| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एससीबी10-1600/22 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$100000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

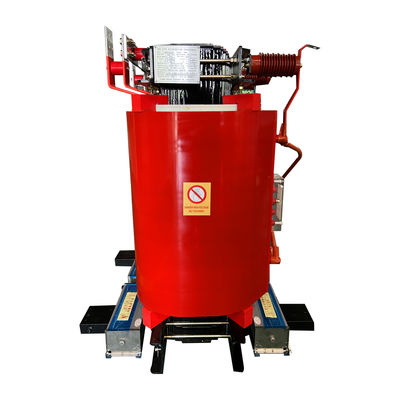

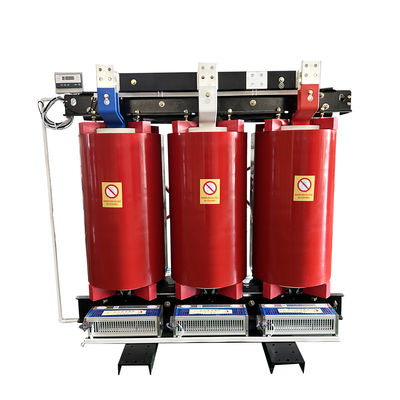

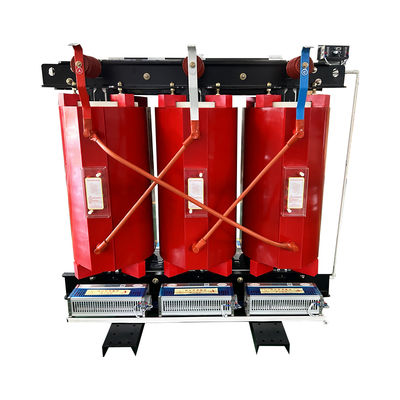

1600KVA थ्री फेज ड्राई टाइप कास्ट कॉइल ट्रांसफार्मर निर्माता 22000V से 430KV तक
कास्ट रेजिन ड्राई टाइप ट्रांसफार्मर सीरीज़ एक प्रकार का ट्रांसफार्मर है जो कम शोर, कम नुकसान और कम आंशिक डिस्चार्ज की विशेषता है।उच्च गुणवत्ता वाली सामग्री, वैज्ञानिक डिजाइन, कठोर शिल्प कौशल, उन्नत परीक्षण विधियां
थ्रीडी चित्र
सूखे ट्रांसफार्मर की विशेषताएं
1)विस्फोट-सबूत, गैर-विस्फोटक, गैर-प्रदूषण, और कोई विषाक्त गैसें नहीं।
2)उच्च आर्द्रता प्रतिरोधक, 100% आर्द्रता के साथ कठोर वातावरण में निर्बाध संचालन करने में सक्षम है, बिना निर्बाधकरण प्रक्रियाओं की आवश्यकता के।
3)शॉर्ट सर्किट के लिए मजबूत प्रतिरोध, मजबूत अधिभार क्षमता, AF के दौरान 110% नाममात्र भार और 150% नाममात्र भार पर काम करने में सक्षम।
4)सुंदर उपस्थिति, कॉम्पैक्ट आकार और कम स्थापना लागत।
5)प्रदर्शन और मापदंड GB, IEC, या उद्योग मानकों को पूरा या अधिक करते हैं।
उत्पाद संरचना

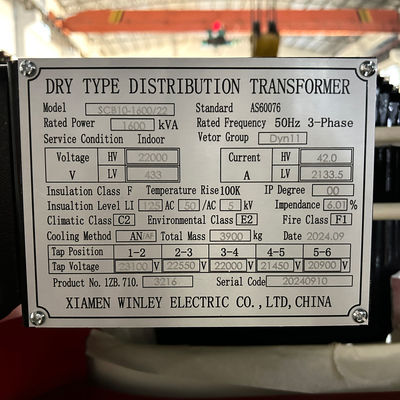

मुख्य डेटा
| ट्रांसफार्मर विनिर्देश डेटा | ||||
| नहीं. | विशेष विवरण | इकाई | विनिर्देश | टिप्पणी |
| 1 | प्रकार | ~ | डाली हुई राल, सूखी प्रकार | |
| 2 | नामित क्षमता | केवीए | 1600 | |
| 3 | चरण संख्या | ~ | 3 | |
| 4 | नामित इनपुट वोल्टेज | वी | 22000 | डेल्टा |
| 5 | नामित आउटपुट वोल्टेज | वी | 433 | वाई-एन |
| 6 | टैपिंग प्रकार | ~ | बंद सर्किट | |
| 7 | टैपिंग रेंज | % | ±2*2.5% | |
| 8 | शीतलन विधि | ~ | एएन/एएफ | |
| 9 | नामित आवृत्ति | हर्ज | 50 | |
| 10 | वेक्टर समूह | ~ | Dyn11 | |
| 11 | इन्सुलेशन वर्ग | ~ | F (155°C) | |
| 12 | तापमान में वृद्धि | क | 100 | |
| 13 | लोड से बाहर हानि | W | 2250 | 10% सहिष्णुता |
| 14 | लोड हानि (120°C) | W | 13600 | |
| 16 | आउटलोड करंट | % | 0.85 | |
| 15 | प्रतिबाधा | % | 6 | |
| 17 | घुमावदार सामग्री | ~ | एल्यूमीनियम | |
| 18 | कोर सामग्री | ~ | सिलिकॉन स्टील | |
| 19 | सेवा की स्थिति | ~ | अंदरूनी | |
| 20 | समुद्र का स्तर | एम | ≤ 1000 | |
| 21 | तापमान सुरक्षा यंत्र | ~ | तापमान नियंत्रक और शीतलन प्रशंसक | |
| 22 | परिवेश का तापमान | °C | -5 से +40 तक | |
विनिर्देश
| उत्पाद विनिर्देश | ||||||||
| नामित क्षमता (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (KV) |
कनेक्शन चिह्न | कोई भार हानि नहीं (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
कोई भार धारा नहीं (%) |
आयाम L*W*H (मिमी) |
वजन (किलो) |
| 100 | 6 केवी 6.3 केवी 10 केवी 10.5 केवी 11 केवी |
0.4 केवी | Dyn11 Yyn0 |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||

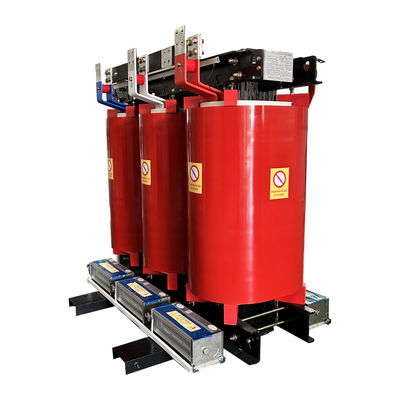

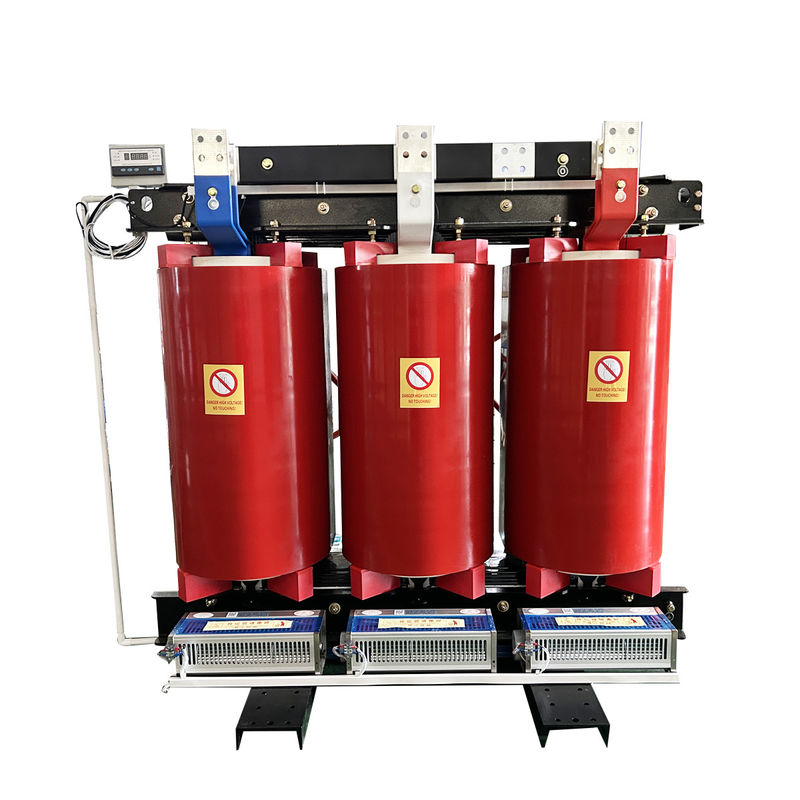

उत्पाद तस्वीरें
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
