| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-167/34.5 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

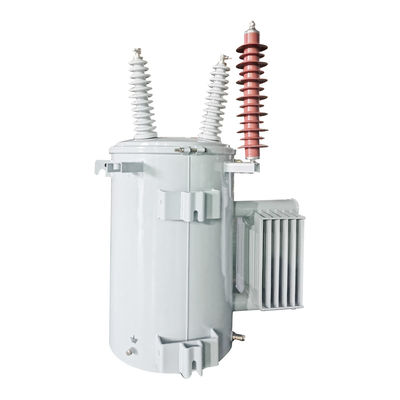

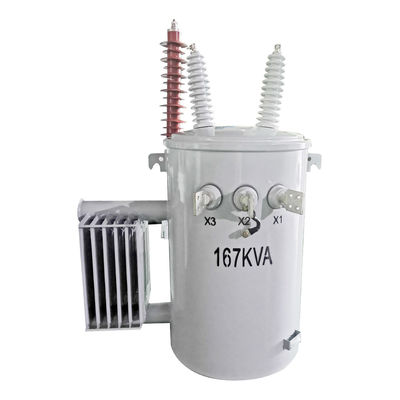

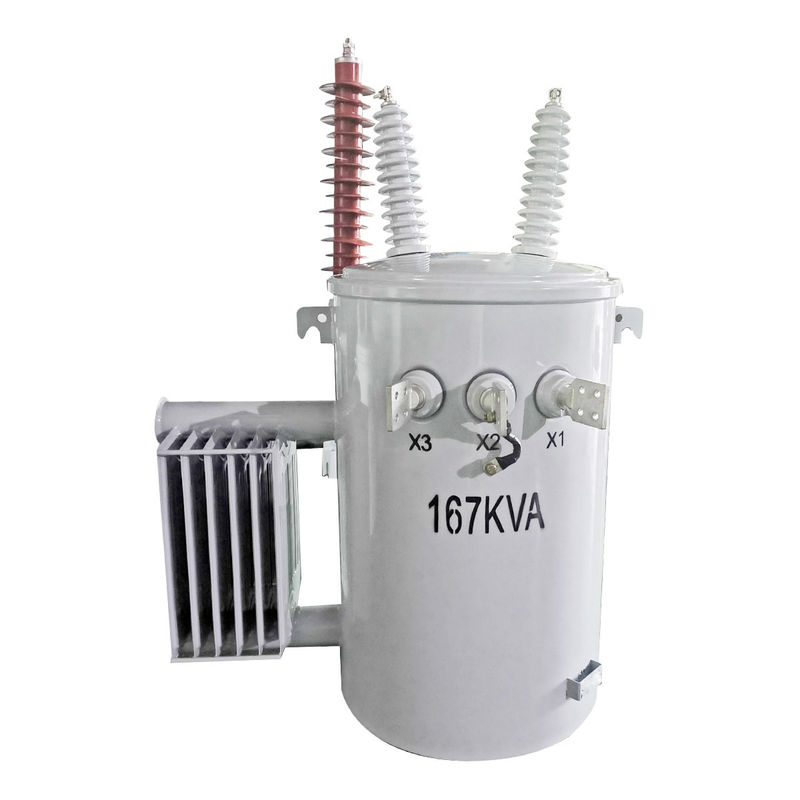

167Kva सिंगल फेज पोल माउंट ट्रांसफार्मर तेल डुबोया गया 34500GrdY/19920
एकल-चरण तेल से डूबा ट्रांसफार्मर
नामित क्षमता:10kva-500kva
प्रकारःकन्वेंशन प्रकार/सीएसपी प्रकार
उच्च वोल्टेज:2400V से 34500 GrdY/19920V तक
संरचनात्मक विशेषताएं
1टैंक के ढक्कनों में उच्च वोल्टेज वाले पोर्सिलेन बुशिंग होते हैं जो रिंग टर्मिनलों के साथ आते हैं, जो एल्यूमीनियम या तांबे के केबलों को समायोजित कर सकते हैं।
2टैंक कवर की गोल सिलाई संरचना तनाव वितरण और विश्वसनीय सील सुनिश्चित करती है।
3टैंक की दीवार पर रिंग बोल्ट कम वोल्टेज बुशिंग और टर्मिनल के रूप में कार्य करते हैं और टिन-प्लेट किए जाते हैं।
4यह आइटम एक दबाव राहत वाल्व के साथ आता है जो स्वयं सील करने में सक्षम है।
5एएनएसआई मानकों के अनुसार, ट्रांसफार्मर के ऊपर और नीचे के निलंबन हुक अनुपालन करते हैं।
6टैंक का ग्राउंड टर्मिनल रिंग बोल्ट ग्राउंड टर्मिनल होता है।
मुख्य डेटा
| सिंगल फेज पोल माउंटेड ट्रांसफार्मर | |||
| नहीं. | आइटम | UNIT | विनिर्देश |
| 1 | प्रकार | ~ | पोल माउंटेड |
| 2 | नामित क्षमता | केवीए | 167 |
| 3 | चरण संख्या | ~ | एकल |
| 4 | प्राथमिक वोल्टेज | वी | 34500GrdY/19920 |
| 5 | प्राथमिक बुशिंग | ~ | (2) पोर्सिलेन बुशिंग |
| 6 | माध्यमिक वोल्टेज | वी | 139/277 |
| 7 | द्वितीयक टर्मिनल | ~ | (3) चार छेद वाला स्पैडल |
| 10 | ध्रुवीयता प्रकार | ~ | घटाव |
| 11 | वेक्टर समूह | ~ | II0 |
| 12 | टैपिंग प्रकार | ~ | ऑफ-सर्किट टैपिंग |
| 13 | टैपिंग रेंज | % | ±2*25 |
| 14 | शीतलन विधि | ~ | ओएनएएन |
| 15 | नामित आवृत्ति | हर्ज | 60 |
| 16 | इन्सुलेशन वर्ग | ~ | ए |
| 17 | तापमान में वृद्धि | क | 65 |
| 18 | लोड से बाहर हानि | W | 455 |
| 19 | लोड हानि (85°C) | W | 1833 |
| 20 | प्रतिबाधा | % | 10.0 से 4.5% |
| 21 | घुमावदार सामग्री | ~ | तामा |
| 22 | कोर सामग्री | ~ | सिलिकॉन स्टील |
| 23 | इन्सुलेशन तरल पदार्थ | ~ | खनिज तेल |
| 24 | टैंक सामग्री | ~ | लेपित स्टील (एएनएसआई 70 ग्रे पेंट) |
| 25 | आयाम | मिमी | 1050*900*1400 |
| 26 | वजन | किलो | 700 |
| 27 | सेवा की स्थिति | ~ | बाहरी |
| 28 | समुद्र का स्तर | m | ≤ 1000 |
| 29 | मानक | ~ | ANSI C57.12.20 |
विनिर्देश
| 10kva-500kva एकल चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
सहायक उपकरण
एकल चरण पोल माउंटेड ट्रांसफार्मर परीक्षण
सिंगल फेज पोल माउंटेड ट्रांसफार्मर की डिलीवरी से पहले, हम परीक्षणों की एक श्रृंखला की व्यवस्था करेंगे जो ग्राहकों को गुणवत्ता सत्यापित करने और सुरक्षा सुनिश्चित करने में मदद करते हैं।आम तौर पर हम नियमित परीक्षण जो अनुपात परीक्षण शामिल प्रदर्शन करेंगे, घुमावदार प्रतिरोध परीक्षण, कोई भार हानि और कोई भार वर्तमान परीक्षण, लागू वोल्टेज और प्रेरण वोल्टेज परीक्षण, रिसाव परीक्षण और इतने पर।हम परीक्षण दस्तावेज पर एक पेशेवर इंजीनियर के हस्ताक्षर के साथ इन सभी परीक्षण परिणाम निर्दिष्ट करके परीक्षण रिपोर्ट आगे भेज देंगेनियमित परीक्षणों के अलावा अन्य वैकल्पिक परीक्षण जैसे प्रतिरोध परीक्षण, तापमान वृद्धि परीक्षण, ध्वनि स्तर परीक्षण आदि हैं।
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
