| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस-500/12 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |
500kva थ्री फेज पैड माउंटेड ट्रांसफार्मर पावर 12000V से 208Y 304 SS NEMA 3R रेडियल फीड
WINLEY ELECTRIC तीन चरण पैड घुड़सवार ट्रांसफार्मर के उत्पादन में माहिर हैं। हमारे उत्पादों UL / CUL प्रमाणन प्राप्त किया है ANSI, IEEE, DOE, सीएसए और अन्य मानकों के अनुरूप।नाममात्र शक्ति आमतौर पर 75kVA से 5500kVA है, और वोल्टेज 34.5 kV तक पहुंच सकता है।

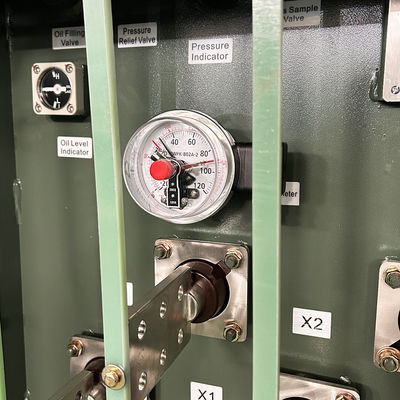

संरचना
मुख्य डेटा
| चरण | तीन चरण |
| क्षमता | 500 केवीए |
| प्राथमिक वोल्टेज | 12000V डेल्टा |
| माध्यमिक वोल्टेज | 208Y/120 Wye-N |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| दक्षता | डीओई 2016 मानक को पूरा करता है |
| शीतलन वर्ग | ओएनएएन |
| सामने | मृत मोर्चा |
| फ़ीड | रेडियल |
| घुमावदार सामग्री | तांबा |
| कैबिनेट सामग्री | 304 स्टेनलेस स्टील |
| संलग्नक रेटिंग | NEMA 3R मौसम प्रतिरोधी |
प्रदर्शन
1पैड-माउंटेड ट्रांसफार्मर 10000 केवीए तक की पावर में निर्मित होते हैं।
2पैड माउंटेड ट्रांसफार्मर को सीएसए, आईईईई सी सहित मानकों के अनुसार डिजाइन और परीक्षण किया जाता है।57, और डीओई के अनुसार लागू हो।

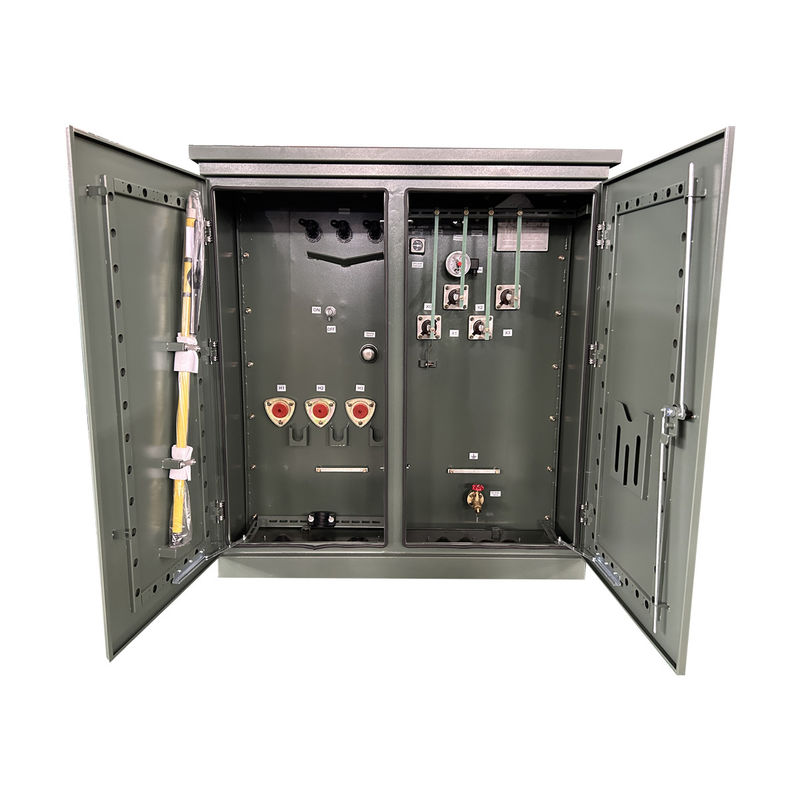

3पैड-माउंटेड ट्रांसफार्मर तेल से भरे होते हैं और एक छेड़छाड़ प्रतिरोधी डिजाइन होते हैं। ट्रांसफार्मर को दो भागों में विभाजित किया जाता है, फ्रंट केबिन और रियर केबिन।
विनिर्देश
| थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
| नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
| नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
| 75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5 केवीए | 200 | 1500 | ||
| 150 केवीए | 280 | 2200 | ||
| 225 केवीए | 400 | 3050 | ||
| 300 केवीए | 480 | 3650 | ||
| 500 केवीए | 680 | 5100 | ||
| 750 केवीए | 980 | 7500 | ||
| 1000 केवीए | 1150 | 10300 | ||
| 1500 केवीए | 1640 | 14500 | ||
| 2000 केवीए | 2160 | 20645 | ||
| 2500 केवीए | 2680 | 23786 | ||
| 3000 केवीए | 3300 | 25300 | ||
| 3750 केवीए | 4125 | 27875 | ||
| 5000 केवीए | 5200 | 30000 | ||
तकनीकी चित्र
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एः बी / एल से 24 महीने। यदि कोई सामान समस्या है, तो बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
