| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एससीबी13-800/33 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

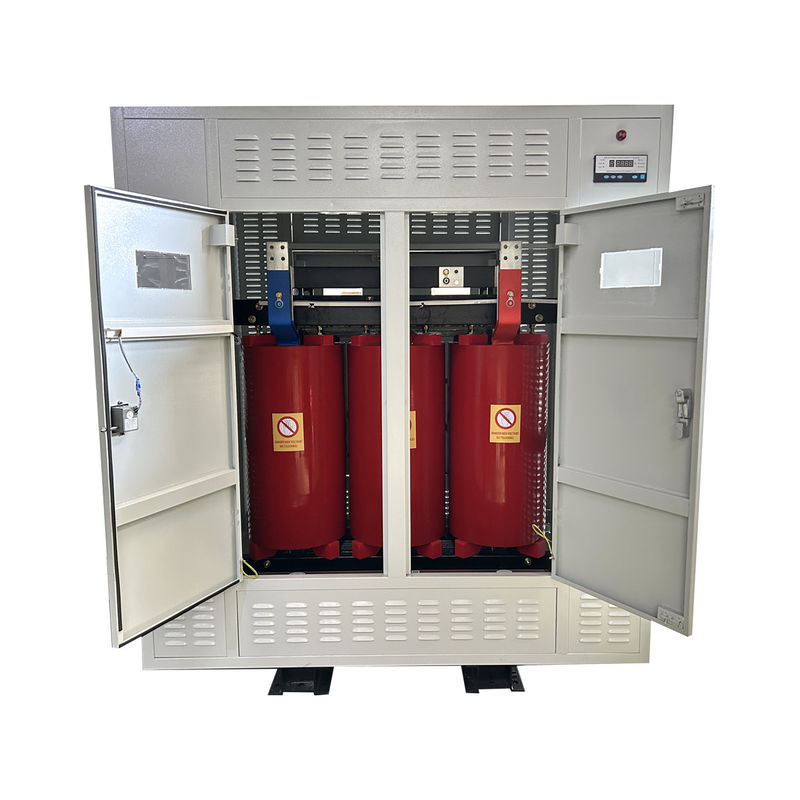

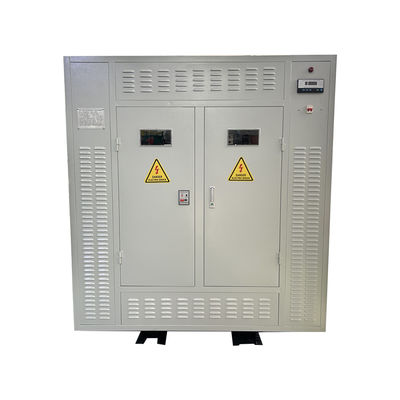

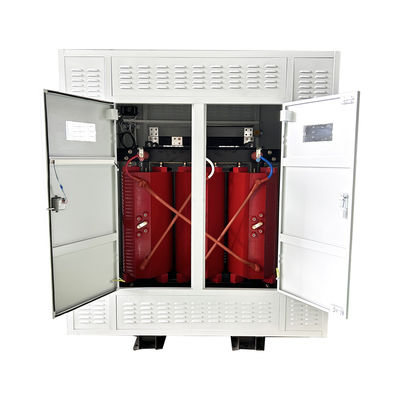

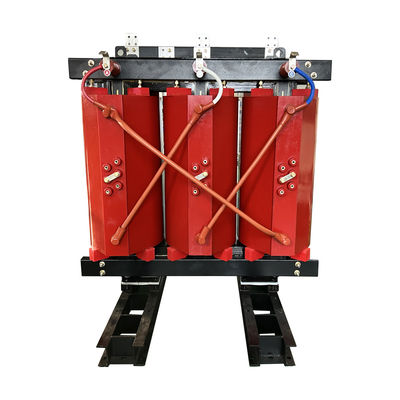

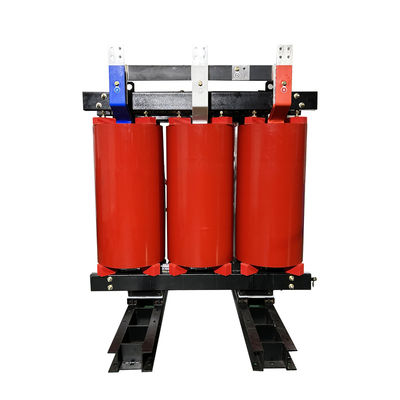

800KVA तीन चरण सूखी प्रकार ट्रांसफार्मर राल कास्ट चरण नीचे 3300V 400Y/220 करने के लिए
हम 10MVA और 35KV के भीतर कास्ट राल ट्रांसफार्मर का उत्पादन कर सकते हैं। कारखाने में उन्नत वैक्यूम कास्टिंग उपकरण और विभिन्न क्षमता विनिर्देशों के मोल्ड हैं,जो उपयोगकर्ताओं की विभिन्न आवश्यकताओं को पूरा कर सकते हैं.
संरचनात्मक
मुख्य डेटा
| नहीं. | विशेष विवरण | इकाई | विनिर्देश |
| 1 | प्रकार | ~ | प्रबलित, कास्ट राल, सूखी प्रकार |
| 2 | नामित क्षमता | केवीए | 800 |
| 3 | चरण संख्या | ~ | 3 |
| 4 | नामित इनपुट वोल्टेज | वी | 3300 |
| 5 | नामित आउटपुट वोल्टेज | वी | 400Y/220 |
| 6 | टैपिंग प्रकार | ~ | बंद सर्किट |
| 7 | टैपिंग रेंज | % | ±2*2.5% |
| 8 | शीतलन विधि | ~ | एएन/एएफ |
| 9 | नामित आवृत्ति | हर्ज | 50 |
| 10 | वेक्टर समूह | ~ | Dyn11 |
| 11 | इन्सुलेशन वर्ग | ~ | F (155°C) |
| 12 | तापमान में वृद्धि | क | 100 |
| 13 | लोड से बाहर हानि | W | 1170 |
| 14 | लोड हानि (120°C) | W | 8000 |
| 16 | आउटलोड करंट | % | <0.5 |
| 15 | प्रतिबाधा | % | 4 |
| 17 | घुमावदार सामग्री | ~ | एल्यूमीनियम |
| 18 | कोर सामग्री | ~ | सिलिकॉन स्टील |
| 19 | सेवा की स्थिति | ~ | अंदरूनी |
| 20 | समुद्र का स्तर | एम | ≤ 1000 |
| 21 | तापमान सुरक्षा यंत्र | ~ | पीटी100 सेंसर और शीतलन प्रशंसकों के साथ तापमान नियंत्रक |
| 22 | घोंसला | ~ | IP23, इलेक्ट्रो-गल्वानाइज्ड |
| 23 | परिवेश का तापमान | °C | -25 से +40 तक |
| 24 | आयाम | मिमी | 1700*1450*1600 |
| 25 | वजन | किलो | 2300 |
प्रक्रिया प्रौद्योगिकी
1) लोहे का कोर उच्च गुणवत्ता वाले सिलिकॉन स्टील शीट से बना है। ट्रांसफार्मर के कम नुकसान और संक्षारण प्रतिरोध को सुनिश्चित करने के लिए सतह को एंटी-जंग और अच्छा गर्मी अपव्यय के साथ लेपित किया गया है।
2)उच्च वोल्टेज वाइंडिंग में एक स्ट्रिप कंडक्टर ((एलुमिनियम या तांबा) और डबल लेयर इन्सुलेशन के साथ एक निरंतर ड्रॉप डाउन डिस्क होता है।
3)कम वोल्टेज वाले घुमाव को एल्यूमीनियम या तांबे की पन्नी से बनाया जाता है और इपोक्सी राल से पूर्व-प्रसन्न एक इन्सुलेटिंग पन्नी के साथ घुमाया जाता है।
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)वैक्यूम कास्टिंग कक्ष में,राल को मोल्ड में डाला जाता है ताकि एक उच्च शक्ति वाले एफआरपी शरीर संरचना का निर्माण किया जा सके।
विनिर्देश
| उत्पाद विनिर्देश | ||||||||
| नामित क्षमता (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (KV) |
कनेक्शन चिह्न | कोई भार हानि नहीं (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
कोई भार धारा नहीं (%) |
आयाम L*W*H (मिमी) |
वजन (किलो) |
| 100 | 6 केवी 6.3 केवी 10 केवी 10.5 केवी 11 केवी |
0.4 केवी | Dyn11 Yyn0 |
540 | 1990 | 2.4 | 1600*1300*2200 | 520 |
| 315 | 970 | 4080 | 1.8 | 1800*1350*2200 | 1085 | |||
| 500 | 1350 | 5790 | 1.8 | 2000*1400*2200 | 1520 | |||
| 630 | 1530 | 6840 | 1.6 | 2000*1400*2200 | 1820 | |||
| 1000 | 2070 | 9780 | 1.4 | 2450*1450*2200 | 2550 | |||
| 1250 | 2380 | 11500 | 1.4 | 2300*1500*2200 | 2900 | |||
| 1600 | 2790 | 13800 | 1.4 | 2400*1550*2200 | 3490 | |||
| 2000 | 3240 | 16300 | 1.2 | 2600*1600*2200 | 4220 | |||
| 2500 | 3870 | 19300 | 1.2 | 2600*1600*2200 | 4955 | |||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एः बी / एल से 24 महीने। यदि कोई सामान समस्या है, तो बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
