| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-75/34.5 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

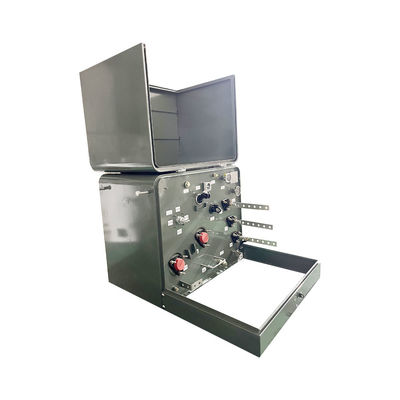

75kva एकल चरण पैड घुड़सवार ट्रांसफार्मर लूप फ़ीड 34500GrdY/19950 से 240/120V तक दोहरी घुमावदार
WINLEY द्वारा उत्पादित एकल चरण पैड माउंट किए गए ट्रांसफार्मर पूरी तरह से ANSI/IEEE, DOE, CSA और अन्य मानकों के अनुरूप या उससे अधिक हैं,और हम स्वतंत्र रूप से तेल टैंक और कोर जैसे प्रमुख घटकों का उत्पादन, प्रति माह 600 से अधिक इकाइयों की डिलीवरी करता है, और 7-35 दिनों के भीतर तेजी से डिलीवरी कर सकता है।

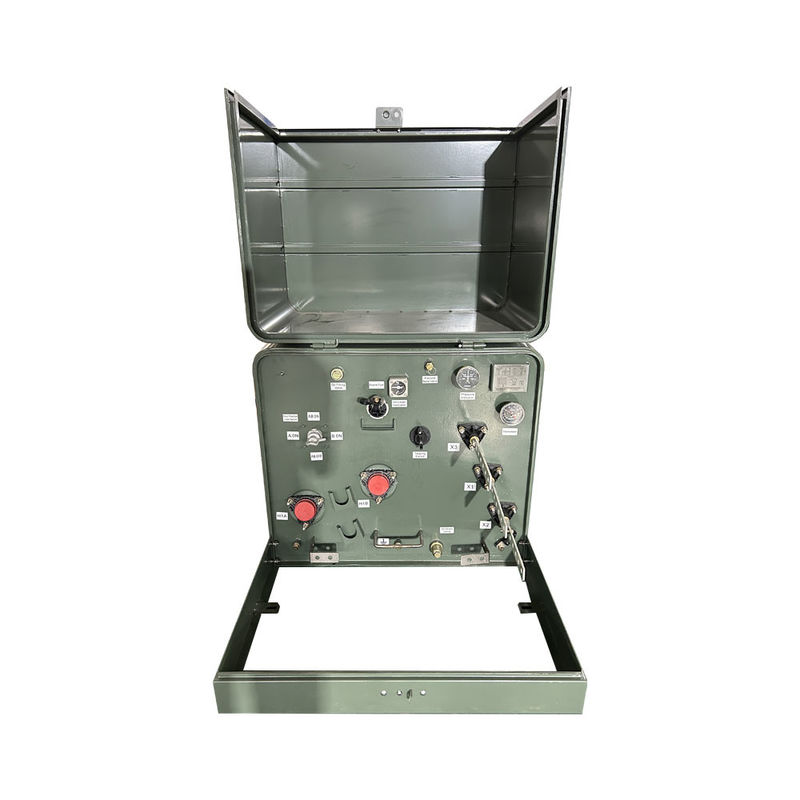

उत्पाद संरचना
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड-माउंटेड, कम्पार्टमेंटल-टाइप II |
| चरण | एकल चरण |
| क्षमता | 75 |
| वेक्टर समूह | II6 |
| प्राथमिक वोल्टेज | 34500GrdY/19950 |
| माध्यमिक वोल्टेज | 240/120V (L-N-L) |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-4 |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 50 डीबीए |
| ऊंचाई (ऊंचाई) | 3300 फीट (1000 मीटर) समुद्र तल से ऊपर या नीचे |
| टैंक सामग्री | लेपित स्टील |
| आयाम* | 33''-W x 34''-D x 24''-H |
| वजन* | 1000 पाउंड |
| दक्षता | 99१०% |
चित्रण
प्रदर्शन विशेषता
1) एकल चरण पैड माउंट किए गए ट्रांसफार्मर एक कैबिनेट के अंदर रखे जाते हैं जिसमें दरवाजे और ताले होते हैं, जो आमतौर पर बाहर स्थित होते हैं।
2) ये ट्रांसफार्मर 15-250 kVA के नामित क्षमताओं के साथ हैं।
3)इन सभी वितरण ट्रांसफार्मर तेल-अछूता, सेफ-कूल्ड, लूप या रेडियल फ़ीड में उपलब्ध हैं और मृत-फ्रंट हैं
4)ये ट्रांसफार्मर दो बुनियादी कॉन्फ़िगरेशन में आते हैं, रेडियो और लूप फ़ीड, जिन्हें उस सर्किट के प्रकार के आधार पर चुना जाता है जिस पर ट्रांसफार्मर को इन्सॉल किया जाना है।
विनिर्देश
| 25kva-500kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | आईईईई/एएनएसआई/डीओई | 1०-४.५% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
