| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एससीबी10-500/11 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

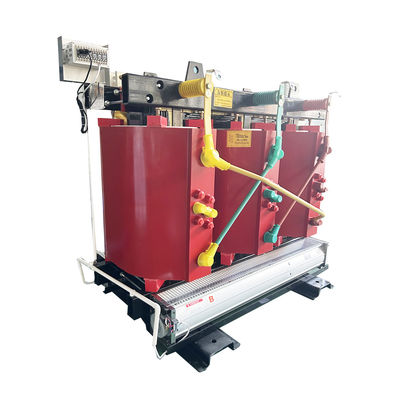

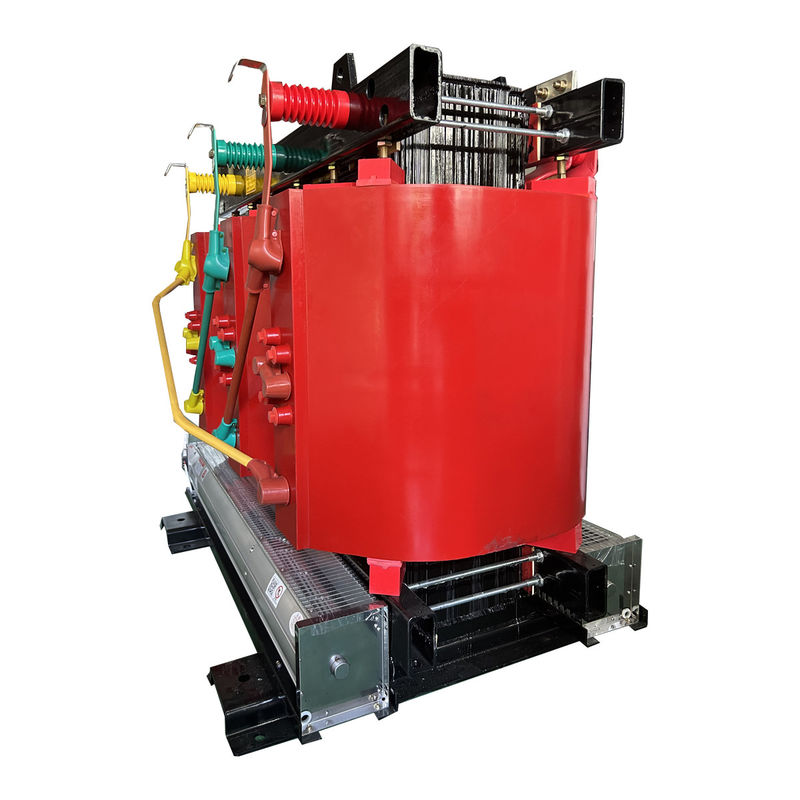

Scb11 सीरीज 500kva तीन चरण कास्ट कॉइल राल ट्रांसफार्मर वितरण 11000v से 433v
WINLEY ELECTRIC के थ्री-फेज एपॉक्सी राल ड्राई-टाइप ट्रांसफार्मर तीन ग्रेड में उपलब्ध हैंः 10KV/20KV/35KV, IEC726, GB/T10228-1997 मानकों के अनुरूप,और कम हानि की विशेषताएं हैं, कॉम्पैक्ट संरचना, कम शोर, नमी प्रतिरोध, उच्च यांत्रिक शक्ति, लौ retardant, और मजबूत अधिभार क्षमता।
उत्पाद संरचना
मुख्य डेटा
| रेटिंग पावर - एएन | केवीए | 500 |
| प्राथमिक घुमाव | वी | 11000 |
| माध्यमिक घुमाव 1 - कोई भार नहीं | वी | 433 |
| प्राथमिक टैपिंग | % | +/-2 X 2.5% |
| प्राथमिक कनेक्शन | डेल्टा | |
| वेक्टर समूह | Dyn11 | |
| आंशिक डिस्चार्ज मूल्य | पीसी | <5 |
| प्राथमिक/द्वितीय इन्सुलेशन वर्ग | एफ/एफ | |
| में स्थापित करने के लिए डिज़ाइन किया गया | आईपी | 22 |
| प्राथमिक/द्वितीय घुमावदार सामग्री | अल/अल |
प्रदर्शन विशेषता

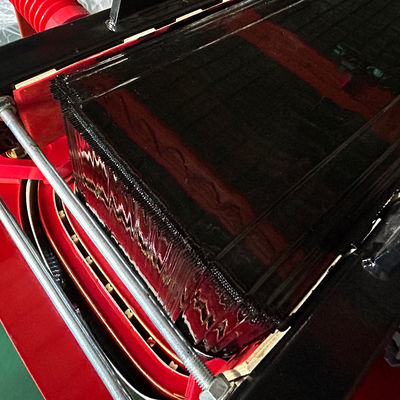

1) लोहे का कोर उच्च गुणवत्ता वाले सिलिकॉन स्टील शीट से बना है। ट्रांसफार्मर के कम नुकसान और संक्षारण प्रतिरोध को सुनिश्चित करने के लिए सतह को एंटी-जंग और अच्छा गर्मी अपव्यय के साथ लेपित किया गया है।

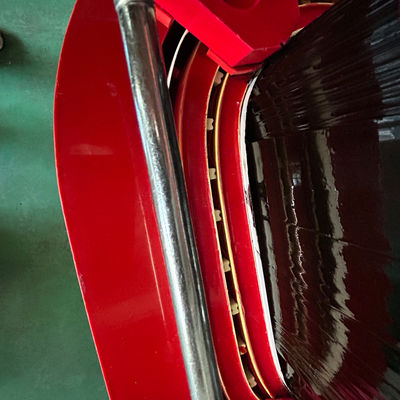

2)उच्च वोल्टेज वाइंडिंग में एक स्ट्रिप कंडक्टर ((एलुमिनियम या तांबा) और डबल लेयर इन्सुलेशन के साथ एक निरंतर ड्रॉप डाउन डिस्क होता है।
3)कम वोल्टेज वाले घुमाव को एल्यूमीनियम या तांबे की पन्नी से बनाया जाता है और इपोक्सी राल से पूर्व-प्रसन्न एक इन्सुलेटिंग पन्नी के साथ घुमाया जाता है।
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)वैक्यूम कास्टिंग कक्ष में,राल को मोल्ड में डाला जाता है ताकि एक उच्च शक्ति वाले एफआरपी शरीर संरचना का निर्माण किया जा सके।

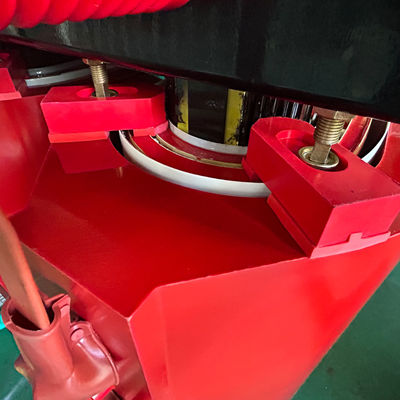

चित्रण
विनिर्देश
| नामित क्षमता | उच्च वोल्टेज | कम | कनेक्शन चिह्न | कोई भार हानि नहीं | लोड पर हानि | कोई भार धारा नहीं | वजन | शॉर्ट सर्किट प्रतिरोध |
| (KVA) | (KV) | वोल्टेज | (डब्ल्यू) | (डब्ल्यू) | (%) | (किलोग्राम) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | Yyn0 | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एः बी / एल से 24 महीने। यदि कोई सामान समस्या है, तो बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
