| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एससीबी10-1000/13.2 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |
एससीबी10 सीरीज 1000Kva थ्री फेज इपॉक्सी रेजिन कास्ट ड्राई टाइप आइसोलेशन ट्रांसफार्मर 13200V आईईसी 60076
WINLEY ELECTRIC के थ्री-फेज एपॉक्सी राल ड्राई-टाइप ट्रांसफार्मर तीन ग्रेड में उपलब्ध हैंः 10KV/20KV/35KV, IEC726, GB/T10228-1997 मानकों के अनुरूप,और कम हानि की विशेषताएं हैं, कॉम्पैक्ट संरचना, कम शोर, नमी प्रतिरोध, उच्च यांत्रिक शक्ति, लौ retardant, और मजबूत अधिभार क्षमता।
उत्पाद संरचना
मुख्य डेटा
| 1000kVA ट्रांसफार्मर विनिर्देश डेटा | ||||
| नहीं. | विशेष विवरण | यूनिट | विनिर्देश | |
| 1 | प्रकार | ~ | डाली हुई राल, सूखी प्रकार | |
| 2 | नामित क्षमता | केवीए | 1000 | |
| 3 | चरण संख्या | ~ | 3 | |
| 4 | प्राथमिक वोल्टेज | वी | 13200 | |
| 5 | माध्यमिक वोल्टेज | वी | 480 और 240 | |
| 6 | टैपिंग प्रकार | ~ | बंद सर्किट | |
| 7 | टैपिंग प्रकार | % | ±2*2.5% | |
| 8 | शीतलन विधि | ~ | एएन/एएफ | |
| 9 | नामित आवृत्ति | हर्ज | 60 | |
| 10 | वेक्टर समूह | ~ | Dy1y1 | |
| 11 | इन्सुलेशन वर्ग | ~ | F | |
| 12 | तापमान में वृद्धि | क | 100 | |
| 13 | लोड से बाहर हानि | W | 2270 | |
| 14 | लोड हानि (120°C) | W | 10400 | |
| 15 | प्रतिबाधा | % | 6 | |
| 16 | घुमावदार सामग्री | ~ | कु | |
| 17 | कोर सामग्री | ~ | सिलिकॉन स्टील | |
| 18 | घोंसला | ~ | IP30 | |
| 19 | सेवा की स्थिति | ~ | अंदरूनी | |
| 20 | समुद्र का स्तर | एम | ≤ 1000 | |
चित्रण
विनिर्देश
| नामित क्षमता | उच्च वोल्टेज | कम | कनेक्शन चिह्न | कोई भार हानि नहीं | लोड पर हानि | कोई भार धारा नहीं | वजन | शॉर्ट सर्किट प्रतिरोध |
| (KVA) | (KV) | वोल्टेज | (डब्ल्यू) | (डब्ल्यू) | (%) | (किलोग्राम) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | Yyn0 | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
प्रदर्शन विशेषता
* सरल रखरखाव: शायद ही कभी किसी प्रकार के रखरखाव की आवश्यकता होती है।
* वे प्रदूषण मुक्त हैं
* इनका प्रयोग प्रदूषित और नम क्षेत्रों में किया जाता है।
* इन्हें स्थापित करना आसान है।
* इनका लंबे समय तक उपयोग करने का समय होता है क्योंकि इनका विद्युत ताप तथा कम ताप होता है।
* संपत्ति और लोगों की रक्षा करता है
* शॉर्ट सर्किट धाराओं के लिए, उनके पास उच्च प्रतिरोध होता है
* प्रदर्शन उत्कृष्ट है

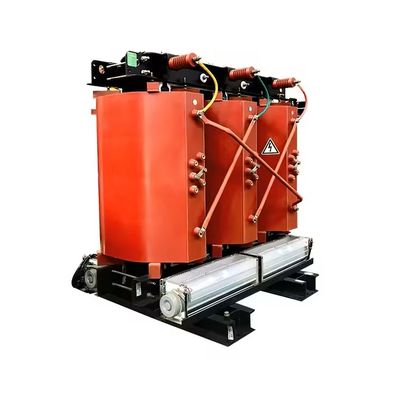

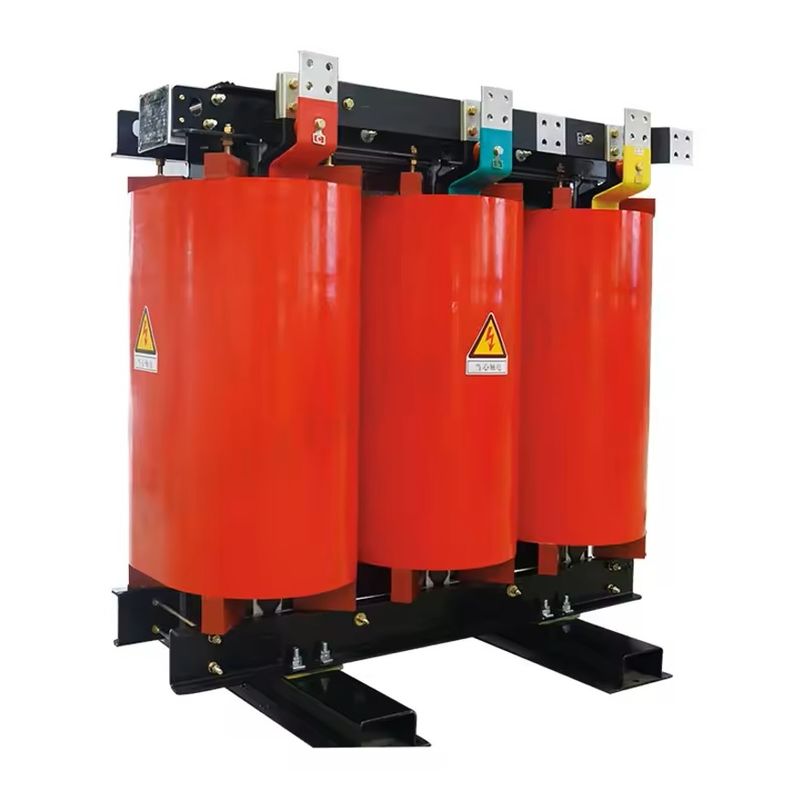

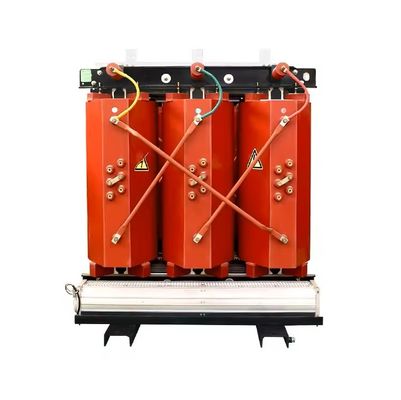

उत्पाद फोटो
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एः बी / एल से 24 महीने। यदि कोई सामान समस्या है, तो बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
