| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस-2000/25 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

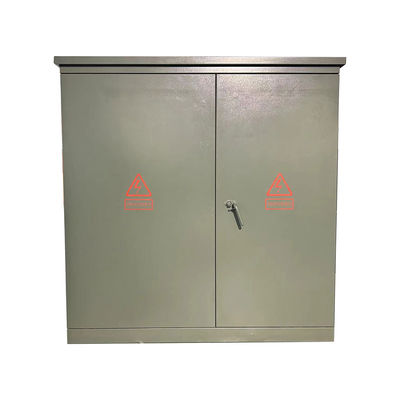

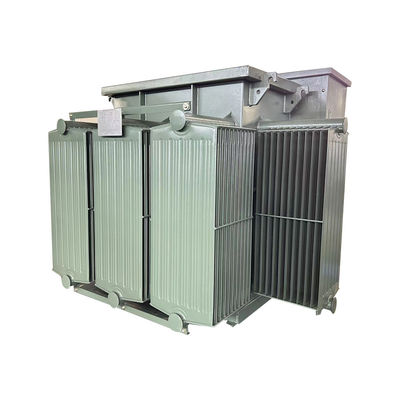

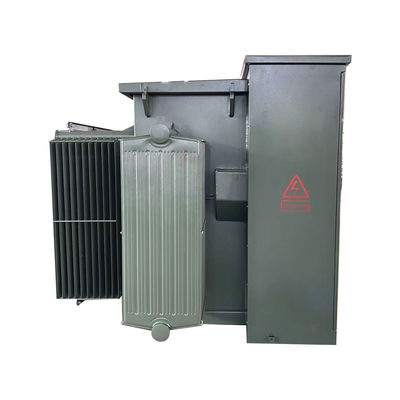

तीन चरण पैड माउंट ट्रांसफार्मर ANSI/IEEE मानक 2000kva 24940y/14400v से 480y/277
सारांश
थ्री-फेज पैड ट्रांसफार्मर ट्रांसफार्मर, स्विचगियर, फ्यूज, टैप चेंजर, कम वोल्टेज पावर डिस्ट्रीब्यूशन डिवाइस और अन्य संबंधित सहायक उपकरणों का संयोजन है।इसमें उन्नत संरचना के फायदे हैं।, विश्वसनीय प्रदर्शन, ऊर्जा की बचत और खपत में कमी।
WINLEY ELECTRIC थ्री-फेज पैड-माउंटेड ट्रांसफार्मर के उत्पादन में माहिर हैं। हमारे उत्पाद एएनएसआई, आईईईई, डीओई, सीएसए और अन्य मानकों का अनुपालन करते हैं। नामित शक्ति आमतौर पर 75kVA से 5500kVA तक होती है,और वोल्टेज 34 तक पहुंच सकता है.5 kV. हमारे उत्पादों को उत्तरी अमेरिका और अन्य स्थानों में बड़ी मात्रा में निर्यात किया जाता है। हम डिजाइन, उत्पादन, और बिक्री के बाद सेवा में समृद्ध अनुभव है।

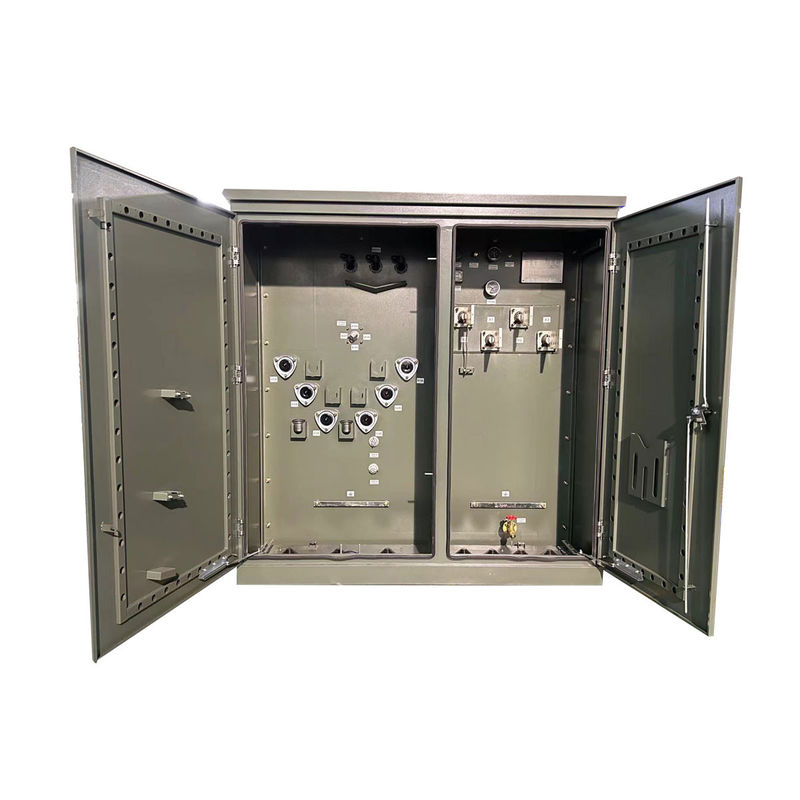

संरचना
मुख्य डेटा
| चरण | तीन चरण |
| क्षमता | 2 एमवीए (2000 केवीए) |
| वेक्टर समूह | YYN0 |
| प्राथमिक वोल्टेज | 24940Y/14400 |
| माध्यमिक वोल्टेज | 480Y/277 |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN - FR-3 द्रव; स्व-ठंडा हुआ |
| प्रतिबाधा (सामान्य) | 5०-७.५% सामान्य |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| इन्सुलेशन द्रव | FR-3 द्रव |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 61 डीबीए |
| ऊंचाई रेटिंग | समुद्र तल से 1000 मीटर की ऊंचाई पर |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| टैंक सामग्री | लेपित स्टील |
| आयाम | 72''-डब्ल्यू x 87''-डी x 73''-एच |
| वजन | 12500 पाउंड |
| दक्षता % | 99.40 प्रतिशत |
विनिर्देश
| नामित शक्ति (KVA) |
उच्च वोल्टेज (KV) |
कम वोल्टेज (V) |
नो लोड हानि (डब्ल्यू) |
लोड पर हानि (डब्ल्यू) |
ऊँचाई (मिमी) |
गहराई (मिमी) |
चौड़ाई (मिमी) |
वजन (किलो) |
वजन पाउंड) |
| 75 केवीए | 34.5 केवी 4.160 केवी 12.47 केवी 13.2 केवी 13.8 केवी 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 या अन्य |
277V 347V 480V 600 वी 120/240 वोल्ट 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 केवीए | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 केवीए | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 केवीए | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 केवीए | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 केवीए | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 केवीए | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 केवीए | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 केवीए | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 केवीए | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
तकनीकी चित्र
सामान्य उपयोग के लिए पर्यावरणीय परिस्थितियाँ
ऊंचाईः 1000 मीटर से अधिक नहीं;
परिवेश का तापमानः +40°C से अधिक नहीं, -25°C से कम नहीं, दैनिक औसत तापमान अंतर 35°C से अधिक नहीं, वार्षिक औसत तापमान अंतर 20°C से अधिक नहीं;
हवा की गति 35m/s से अधिक नहीं है;
स्थापना स्थल में कोई विस्फोट खतरा नहीं है, कोई रासायनिक संक्षारण और गंभीर कंपन नहीं है;
शीतलन विधिः प्राकृतिक वायु शीतलन (एएन)
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एः बी / एल से 24 महीने। यदि कोई सामान समस्या है, तो बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
