| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-167/12 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

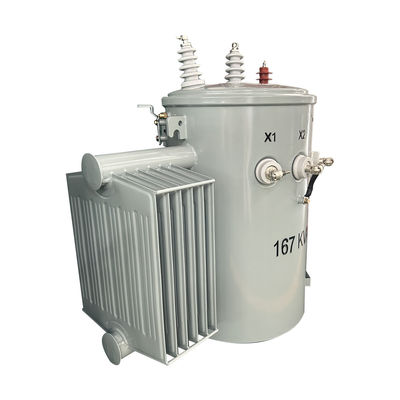

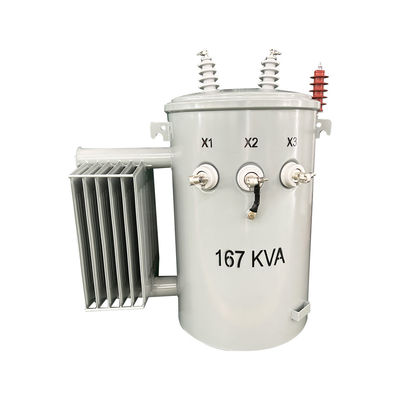

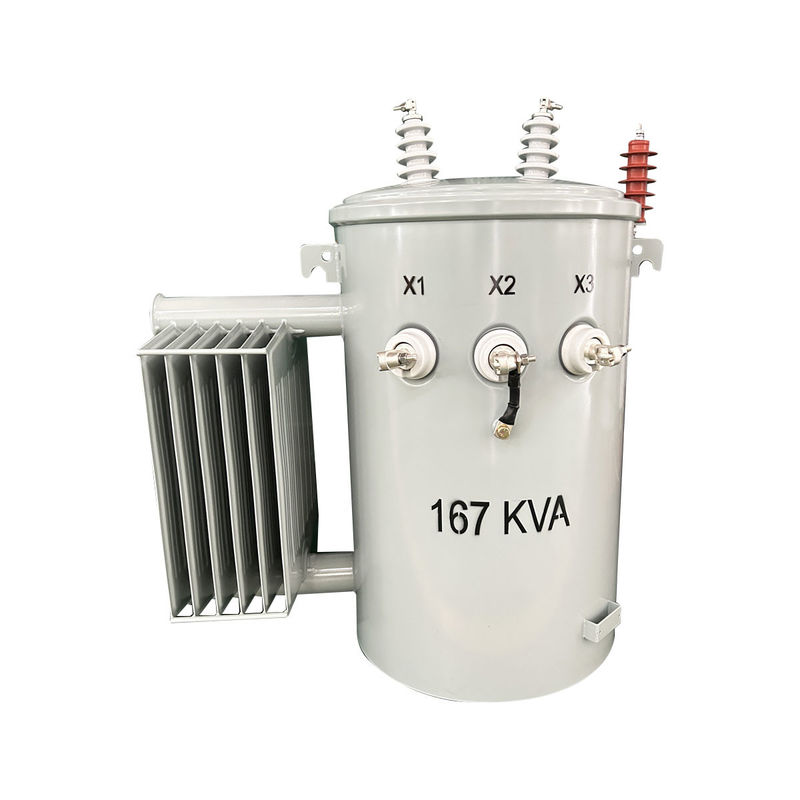

एकल चरण ध्रुव घुड़सवार वितरण ट्रांसफार्मर चरण नीचे 12470V 277/480V करने के लिए
उपयोग की सामान्य शर्तें
ऊंचाई 1000 मीटर से अधिक नहीं हो सकती
अधिकतम परिवेश का तापमानः +40°C
उच्चतम दैनिक औसत तापमानः +30°C
उच्चतम वार्षिक औसत तापमानः +20°C
सबसे कम बाहरी तापमानः -25°C
अनुप्रयोग परिदृश्य
इसका उपयोग ग्रामीण क्षेत्रों, दूरदराज के ग्रामीण क्षेत्रों, बाहरी स्थापना आदि में बिजली आपूर्ति के लिए किया जा सकता है।
विशेष लागू परिस्थितियों में काम करने वाले ट्रांसफार्मर अनुरोध पर उपलब्ध हैं।
संरचना
मुख्य डेटा
| चरण | एकल चरण |
| क्षमता | 167 केवीए |
| प्राथमिक वोल्टेज | 7200/12470GrdY ग्राउंड वाई (2 वायर) |
| माध्यमिक वोल्टेज | 277/480V (L-L-N) |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| शीतलन वर्ग | ओएनएएन |
| कोई लोड हानि नहीं | 350W |
| पूर्ण भार हानि | 1410W |
| दक्षता @ 100% भार | 98.95% |
| प्रतिबाधा (लगभग) | 3% |
| घुमावदार सामग्री | तांबा |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| आयाम | 38' x 33' x 58' |
| वजन | 1542 पाउंड |
| रेटिंग | |
| एएनएसआई / आईईईई मानक सी 57 के अनुरूप है।12.20 |
विनिर्देश
| 10kva-500kva एकल चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
सहायक उपकरण
उत्पादन चित्र
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
