| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-10/12.47 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

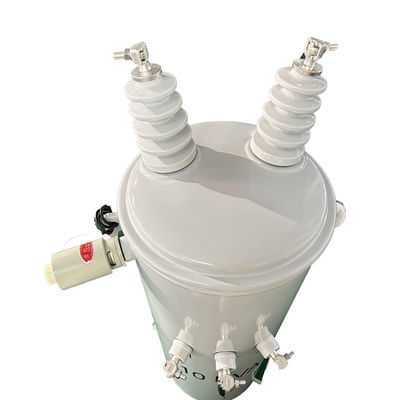

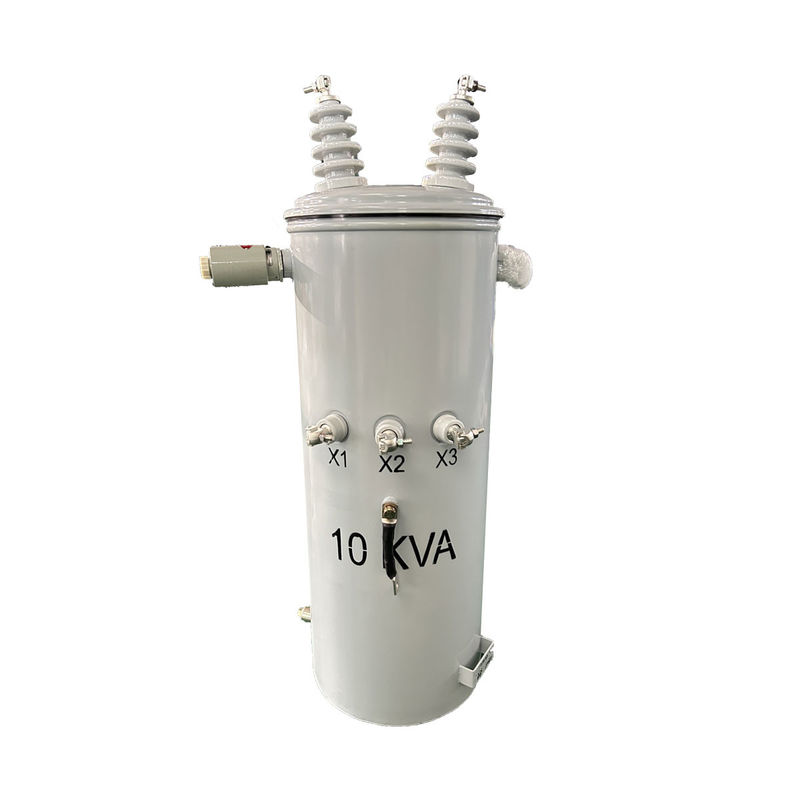

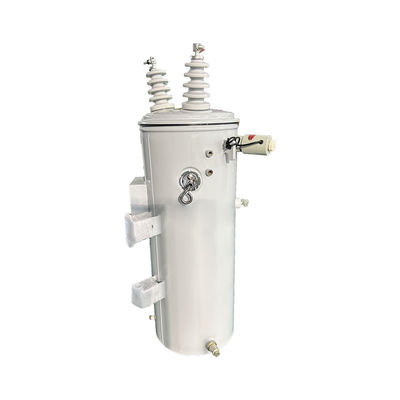

10Kva सिंगल फेज पोल माउंटेड ट्रांसफार्मर स्टेप डाउन ऑयल पावर इलेक्ट्रिक 12470V से 240v DOE 2016 मानकों को पूरा करता है, ANSI/IEEE मानकों को पूरा करता है
WINLEY® एकल-चरण पूरी तरह से अंतरराष्ट्रीय मानकों जैसे ANSI/IEEE, CSA और DOE के अनुरूप या उससे अधिक है। एकल-चरण में ul/cul, CSA, IEEE और अन्य प्रमाण पत्र हैं।इसे उत्तरी अमेरिका में निर्यात किया गया है।, मध्य और दक्षिण अमेरिका और अन्य बाजारों में बड़ी मात्रा में।
संरचना
मुख्य डेटा
| ट्रांसफार्मर प्रकार | ओवरहेड वितरण ट्रांसफार्मर, पारंपरिक प्रकार |
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पोल घुड़सवार |
| ट्रांसफार्मर ध्रुवीयता प्रकार | घटाव |
| चरण | एकल चरण |
| क्षमता | 10 केवीए |
| प्राथमिक वोल्टेज | 12470V |
| माध्यमिक वोल्टेज | 120/240V (L-N-L) |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 48 डीबीए |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| टैंक सामग्री | लेपित स्टील |
| आवास सामग्री | लेपित स्टील w/ संक्षारण प्रतिरोधी कवर बैंड, हटाने योग्य शीर्ष कवर |
| हार्डवेयर सामग्री | स्टेनलेस स्टील हार्डवेयर |
| पेंट प्रकार | मौसम प्रतिरोधी और यूवी प्रतिरोधी इपॉक्सी कोटिंग और अंडरकोटिंग |
| समाप्त रंग | ANSI # 70 ग्रे |
| आयाम* | 18.5''-W x 21.65''-D x 35.83''-H |
| एएनएसआई/आईईईई #सी57 के अनुरूप है।12.20 | |
| दक्षता | 98.30% |
| कोई भार हानि नहीं (वाट में) | +/- 47W |
| पूर्ण भार हानि (वाट में) | +/- 156W |
| कुल भार हानि (वाट में) | +/- 203W |
डिजाइन चित्र
पोल माउंटेड ट्रांसफार्मर की क्राफ्ट
1चुंबकीय सर्किट डिजाइन
लोहे के कोर का आकार, आकार, हाइस्टेरिसिस और एडिडी करंट हानि महत्वपूर्ण कारक हैं। चुंबकीय सर्किट को ठीक से डिजाइन करने से ऊर्जा के कुशल संचरण और कम हानि हो सकती है।
2घुमावदार डिजाइन
डिजाइन प्रक्रिया के दौरान मोड़ों की संख्या, तार सामग्री, इंटरलेयर इन्सुलेशन और वायरिंग विधि जैसे कारकों पर विचार किया जाना चाहिए।एक अच्छी तरह से योजनाबद्ध घुमावदार डिजाइन को लागू करके, ट्रांसफार्मर अधिक भार क्षमता और विश्वसनीयता प्राप्त कर सकता है।
3इन्सुलेशन सामग्री का चयन
सुरक्षा और दीर्घायु सुनिश्चित करने के लिए सही इन्सुलेशन सामग्री चुनना सर्वोपरि है।उच्च तापमान प्रतिरोध, आर्क टूटने प्रतिरोध, और नमी प्रतिरोध।
4. वैक्यूम तेल भरने
एकल-चरण-पोल-माउंटेड ट्रांसफार्मर आम तौर पर वैक्यूम तेल भरने की विधि का उपयोग करते हैं। इसमें ट्रांसफार्मर चिप्स को वैक्यूम के साथ इलाज करना, इन्जेक्शन आइसोलेटिंग तेल, वायु बुलबुले को समाप्त करना,और ट्रांसफार्मर को सील करनावैक्यूम ऑयलिंग प्रक्रिया फायदेमंद है क्योंकि यह ट्रांसफार्मर के इन्सुलेशन प्रदर्शन और थर्मल स्थिरता में वृद्धि करती है, जिससे सेवा जीवन में वृद्धि होती है।
5. ताप उपचार
ट्रांसफार्मर के यांत्रिक गुणों और शक्ति को गर्मी उपचार के माध्यम से बढ़ाया जा सकता है। यह प्रक्रिया सामग्री की संगठनात्मक संरचना को बदल देती है,तनाव और विरूपण को कम करते हुए इसकी कठोरता और पहनने के प्रतिरोध को बढ़ाना.
सहायक उपकरण
विनिर्देश
| 10kva-500kva एकल चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्नः वारंटी कितनी है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करते हैं, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
