| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस-500/34.5 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

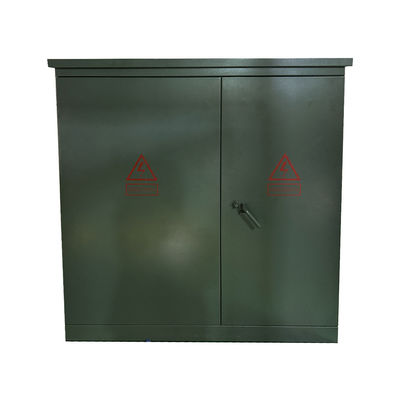

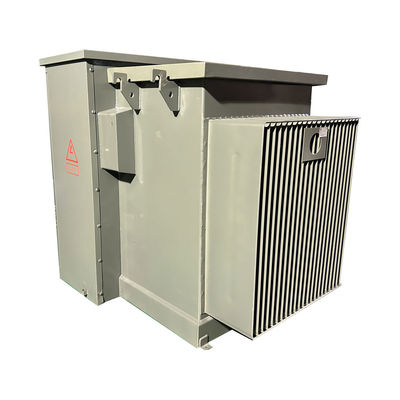

500kva थ्री फेज पैड माउंट ट्रांसफार्मर Ansi मानक लूप फ़ीड 34500v से 480y/277
प्रदर्शन विशेषता

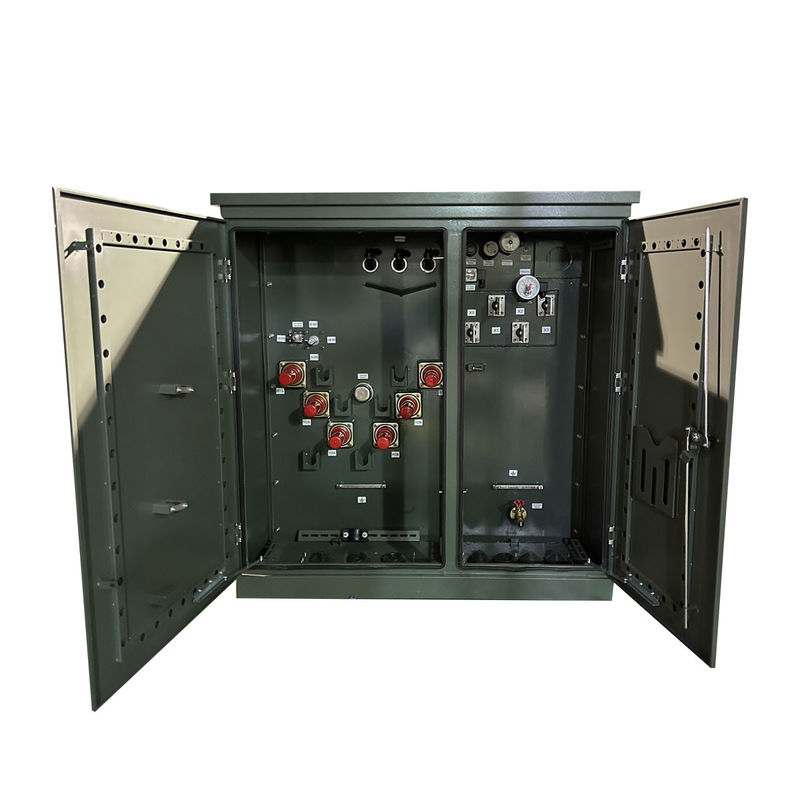

पैडमाउंट ट्रांसफार्मर एक ग्राउंड-माउंटेड उपयोगिता वितरण ट्रांसफार्मर है, जो आमतौर पर एक बंद धातु कैबिनेट में स्थित होता है, जो एक छोटे से कंक्रीट पैड पर स्थित होता है।वे आमतौर पर लगभग 75 से लगभग 5000 केवीए तक की शक्ति के नामों में निर्मित होते हैं और अक्सर निर्मित फ्यूज और स्विच शामिल होते हैं. एक विशिष्ट आवरण में तेल या इसी तरह के में डुबोए हुए पैडमाउंटेड ट्रांसफार्मर के कोर/कोइल संयोजन को पकड़ने के लिए एक टैंक शामिल है,और उच्च और निम्न वोल्टेज बुशिंग को संलग्न करने के लिए उच्च और निम्न वोल्टेज वायरिंग कमरों वाले वायरिंग कैबिनेटहमारे पैड माउंटेड ट्रांसफार्मर को सीएसए, एएनएसआई सी सहित उद्योग मानकों के अनुसार डिजाइन और परीक्षण किया गया है।57डीओई, और आईईईई लागू के रूप में।
उत्पाद संरचना
मुख्य डेटा
| चरण | तीन चरण |
| क्षमता | 500 केवीए |
| प्राथमिक वोल्टेज | 34500V |
| प्राथमिक वोल्टेज वर्ग | 35 केवी वर्ग |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| टैप चेंजर | 5-स्थिति टैप चेंजर |
| लोड ब्रेक स्विच | 4-स्थिति लोड ब्रेक स्विच |
| लोड ब्रेक स्विच रेटिंग | 300-एम्प, 35 केवी |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, सीएसए मानकों को पूरा करता है एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| इन्सुलेशन द्रव | बायोडिग्रेडेबल प्राकृतिक वनस्पति तेल एस्टर इन्सुलेटिंग द्रव - गैर पीसीबी द्रव |
| घुमावदार सामग्री | एल्यूमीनियम |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 56 डीबीए |
| ऊंचाई (ऊंचाई) | समुद्र तल से 1000 मीटर की ऊंचाई पर |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| टैंक सामग्री | लेपित स्टील |
| संलग्नक रेटिंग | NEMA 3R मौसम प्रतिरोधी वायरिंग कैबिनेट, सील टैंक |
| विशेषताएं | पेंटाहेड बोल्ट एंट्री असेंबली |
| उच्च आग बिंदु अछूता तरल पदार्थ | |
| गैर-पीसीबी इन्सुलेटिंग द्रव | |
| छेड़छाड़ प्रतिरोधी आवास | |
| हिंग्ड फ्रंट डिब्बे के दरवाजे, पैड लॉक करने योग्य | |
| NEMA 3R वायरिंग कम्पोस्ट | |
| हॉट स्टिक शामिल, एचवी दरवाजा माउंट | |
| दक्षता % | 99१०% |
तकनीकी चित्र
फैक्ट्री उत्पाद तस्वीरें
विनिर्देश
| थ्री फेज पैड माउंटेड ट्रांसफार्मर के लिए तांत्रिक डेटा | |||||||
| नामित क्षमता | हानि | आयाम ((मिमी) | वजन ((किलो) | ||||
| नो लोड हानि ((W) | लोड पर हानि | W | D | H | तेल का भार (एल) | कुल वजन (किग्रा) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एः बी / एल से 24 महीने। यदि कोई सामान समस्या है, तो बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
