| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | D-75/35 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

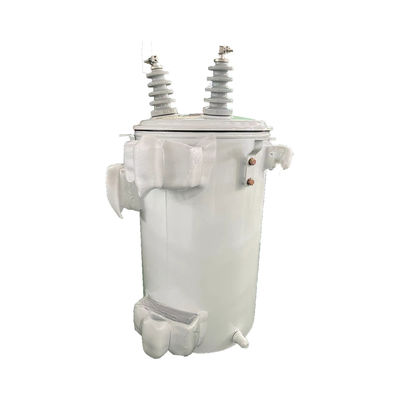

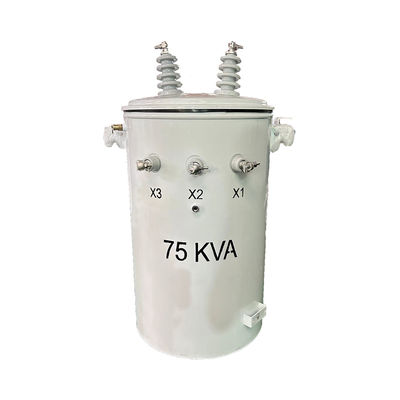

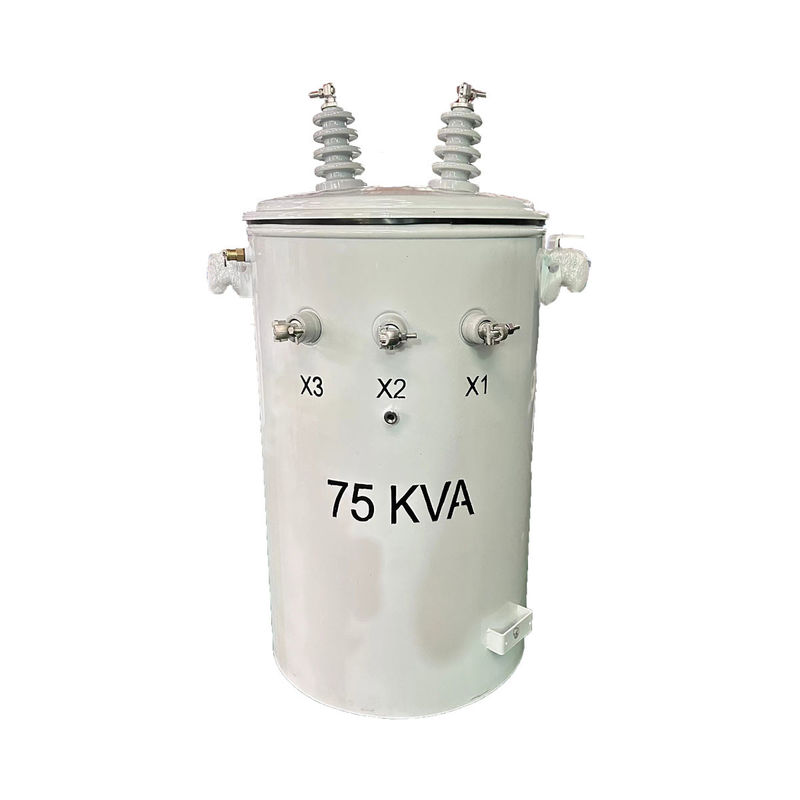

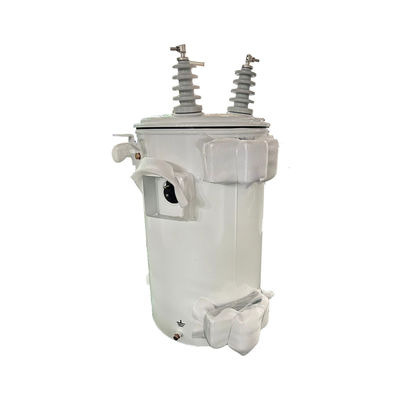

एकल-चरण पोल घुड़सवार स्टेप अप तेल शक्ति विद्युत ट्रांसफार्मर 34.5kv 75kva
ट्रांसफार्मर सिलेंडर सील संरचना है। प्रत्येक को ग्राउंडिंग उपकरणों, हुक, समर्थन लुग जो ANSI मानक के अनुरूप है और कवर पर एक या दो उच्च वोल्टेज बुश के साथ तय किया गया है,टैंक और नेत्रगोलक की दीवार पर कम वोल्टेज बुशिंगबिजली बंद होने के बाद दिए गए निर्देशों के आधार पर टैप स्विचर को समायोजित किया जाना चाहिए।
संरचना
प्रदर्शन विशेषता
1सिंगल फेज पोल माउंटेड ट्रांसफार्मर 333 केवीए तक की पावर में निर्मित होते हैं।
2विंली के पोल माउंट ट्रांसफार्मर को एएनएसआई/सीएसए, आईईईई सी सहित मानकों के अनुसार डिजाइन और परीक्षण किया गया है।57, और IEC60076 के रूप में लागू है।
3एकल-चरण वाले सिलेंडर आमतौर पर बहु-दृश्य अनुप्रयोगों जैसे आवासीय ओवरहेड वितरण भार और हल्के वाणिज्यिक भार के लिए सीधे लकड़ी या कंक्रीट के खंभे पर लगाए जाते हैं।और आमतौर पर पारंपरिक और सीएसपी प्रकारों में विभाजित होते हैं
मुख्य डेटा
| ट्रांसफार्मर प्रकार | ओवरहेड वितरण ट्रांसफार्मर, पारंपरिक प्रकार |
| चरण | एकल चरण |
| क्षमता | 75 केवीए |
| प्राथमिक वोल्टेज | 34500V |
| प्राथमिक वोल्टेज स्विच | नहीं |
| प्राथमिक वोल्टेज वर्ग | 35 केवी वर्ग |
| प्राथमिक फासोर | डेल्टा |
| प्राथमिक बीआईएल | 200 केवी |
| माध्यमिक वोल्टेज | 120/240V (L-N-L) |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 51 डीबीए |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| टैंक सामग्री | लेपित स्टील |
| आवास सामग्री | लेपित स्टील w/ संक्षारण प्रतिरोधी कवर बैंड, हटाने योग्य शीर्ष कवर |
| हार्डवेयर सामग्री | स्टेनलेस स्टील हार्डवेयर |
| पेंट प्रकार | मौसम प्रतिरोधी और यूवी प्रतिरोधी इपॉक्सी कोटिंग और अंडरकोटिंग |
| समाप्त रंग | सफेद |
| घुड़सवार | डबल हैंगर ब्रैकेट |
| घुड़सवार | हैंगर ब्रैकेट के माध्यम से पोल माउंट |
| लिफ्टिंग लग्स | शामिल |
| आयाम* | 26.77''-W x 28.35''-D x 47.24''-H |
विनिर्देश
| 10kva-333kva एकल-चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्नः वारंटी कितनी है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करते हैं, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
