| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-10/5 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

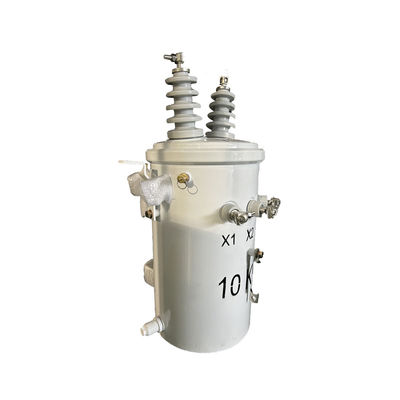

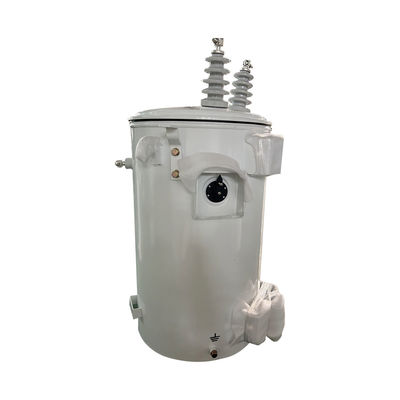

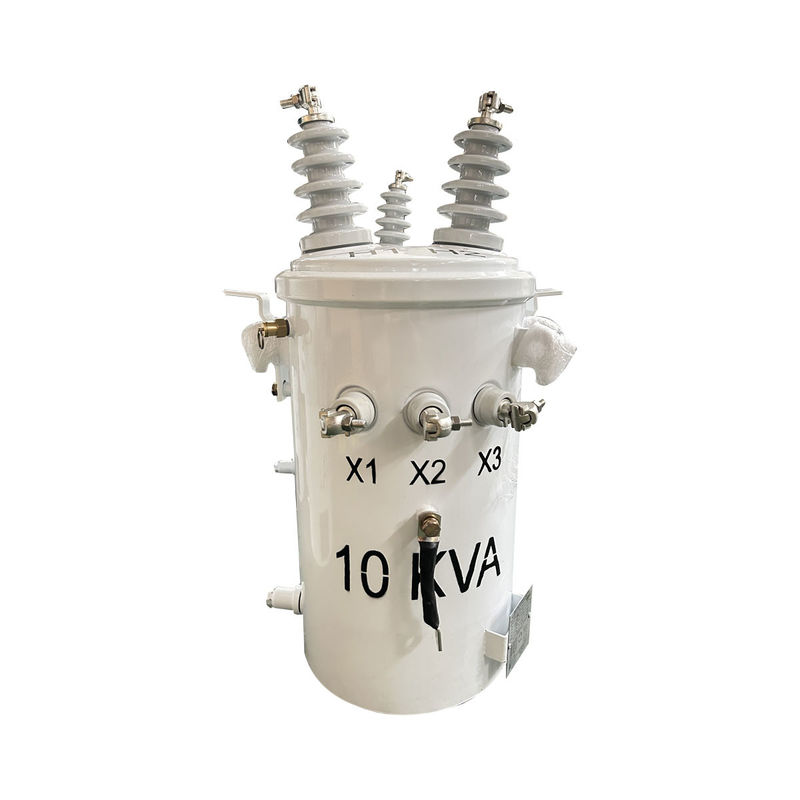

10kva सिंगल फेज पोल माउंट ट्रांसफार्मर तेल डूबा प्रकार 4160V से 240V

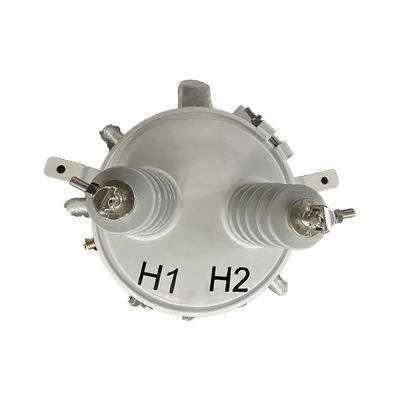

ट्रांसफार्मर सिलेंडर सील संरचना है। प्रत्येक को ग्राउंडिंग उपकरणों, हुक, समर्थन लुग जो ANSI मानक के अनुरूप है और कवर पर एक या दो उच्च वोल्टेज बुश के साथ तय किया गया है,टैंक और नेत्रगोलक की दीवार पर कम वोल्टेज बुशिंगबिजली बंद होने के बाद दिए गए निर्देशों के आधार पर टैप स्विचर को समायोजित किया जाना चाहिए।
प्रदर्शन विशेषता
1इन उत्पादों का व्यापक रूप से औद्योगिक और कृषि विद्युत नेटवर्क के विद्युत संचरण और वितरण में उपयोग किया जाता है।
2लोहे का कोर चुंबकत्व के उच्च चालकता के साथ ठंड लुढ़का सिलिकॉन-स्टील शीट से बना है और खींच-प्लैंक संरचना को अपनाता है, ताकि इसका चुंबकीय मार्ग छोटा हो, नुकसान और शोर का स्तर कम हो।
3घुमाव के लिए संपीड़न तार को अपनाया जाता है जिससे हानि कम होती है और शॉर्ट सर्किट का सामना करने की अच्छी क्षमता होती है।
4तेल टैंक बेल प्रकार का होता है जिसमें पूर्ण तह प्लेट प्रकार की संरचना होती है, जिसमें एक उत्कृष्ट बाहरी और रखरखाव के लिए आसान होता है।
मुख्य डेटा
| चरण | एकल चरण |
| क्षमता | 10 केवीए |
| प्राथमिक वोल्टेज | 4160GrdY/2400 |
| प्राथमिक बीआईएल | 60 केवी |
| माध्यमिक वोल्टेज | 120/240V (L-N-L) |
| माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, सीएसए मानकों को पूरा करता है एएनएसआई/आईईईई मानकों को पूरा करता है |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 48 डीबीए |
चित्रण
विनिर्देश
| 10kva-500kva एकल चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्नः वारंटी कितनी है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करते हैं, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
