| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-15/13.2 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

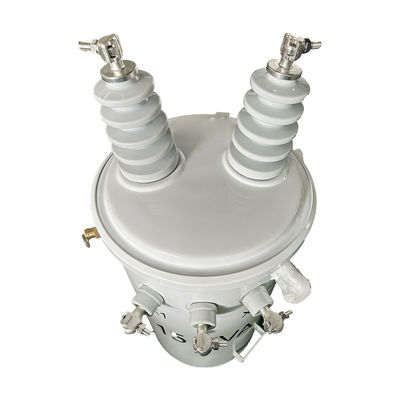

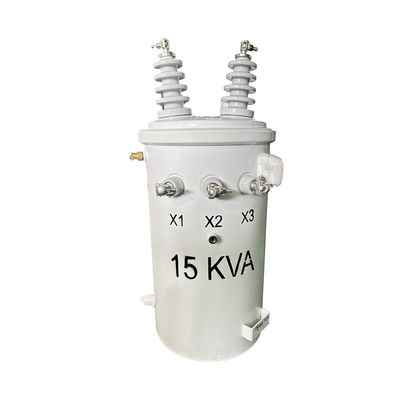

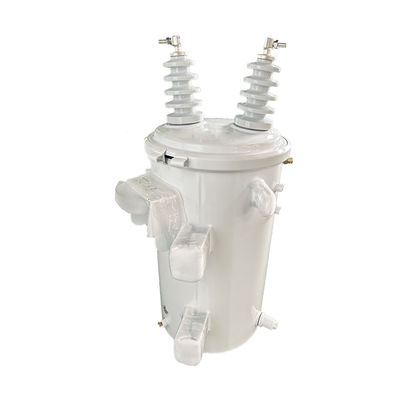

15kva सिंगल फेज ओवरहेड डिस्ट्रीब्यूशन ट्रांसफार्मर तेल डुबोया गया 13200GrdY/7620
WINLEY® एकल-चरण पूरी तरह से अंतरराष्ट्रीय मानकों जैसे ANSI/IEEE, CSA और DOE के अनुरूप या उससे अधिक है। एकल-चरण में ul/cul, CSA, IEEE और अन्य प्रमाण पत्र हैं।इसे उत्तरी अमेरिका में निर्यात किया गया है।, मध्य और दक्षिण अमेरिका और अन्य बाजारों में बड़ी मात्रा में।
उत्पाद संरचना
मानक विशेषता
गुणवत्ता प्रणाली आईएसओ 9001 प्रमाणित
डीओई ऊर्जा दक्षता मानक को पूरा करता है या एएनएसआई/आईईईई और सीएसए मानकों से अधिक है
लिफ्टिंग लैग
पकड़े जाने वाले माउंटिंग पैड
ढक्कन-माउंटेड उच्च वोल्टेज चीनी मिट्टी
आंखों के बंद होने के साथ बुशिंग
कम वोल्टेज बुशिंग के साथ आंखों के बंद होने वाले टर्मिनल
कम वोल्टेज का न्यूट्रल ग्राउंडिंग स्ट्रैप (न दिखाया गया) (केवल B-2 और B-3 वर्ग के 10-50kVA)
नीचे के ब्रैकेट पर लेजर से अंकित नाम प्लेट के साथ एएनएसआई समर्थन लुग्स (हेंजर ब्रैकेट)
पॉलिएस्टर से अछूता कवर
स्व-वेंटिलेशन और फिर से सील करने वाला कवर संयोजन
केंद्र रेखा कोर/कोइल असेंबली समर्थन ब्रैकेट
कम वोल्टेज के तार
कवर ग्राउंड स्ट्रैप के साथ तेल भरने प्लग
टैंक ग्राउंड पैड
प्रवाह अतिरिक्त सुविधाओं केवल स्व संरक्षित प्रकार सीएसपी इकाइयों पर सभी मानक हैं
प्राथमिक सुरक्षात्मक कड़ी (उच्च वोल्टेज बुशिंग में स्थापित)
सर्ज अरेस्टर
माध्यमिक सर्किट ब्रेकर
आपातकालीन अधिभार रीसेट और अधिभार संकेत प्रकाश के साथ माध्यमिक ब्रेकर ऑपरेटिंग हैंडल
मुख्य डेटा
| ट्रांसफार्मर प्रकार | ओवरहेड वितरण ट्रांसफार्मर, पारंपरिक प्रकार |
| चरण | एकल चरण |
| क्षमता | 15 केवीए |
| प्राथमिक वोल्टेज | 13200GrdY/7620 |
| माध्यमिक वोल्टेज | 120/240V (L-N-L) |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 48 डीबीए |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| टैंक सामग्री | लेपित स्टील |
| आयाम* | 19.69''-W x 22.83''-D x 38.19''-H |
| रेटिंग | |
| डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है | |
| एएनएसआई/आईईईई #सी57 के अनुरूप है।12.00 | |
| दक्षता | 98. 50% |
| कोई भार हानि नहीं (वाट में) | +/- 65W |
| पूर्ण भार हानि (वाट में) | +/- 254W |
| कुल भार हानि (वाट में) | +/- 319W |
उत्पाद चित्र
विनिर्देश
| 10kva-500kva एकल चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्नः वारंटी कितनी है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करते हैं, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
