| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-75/15 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

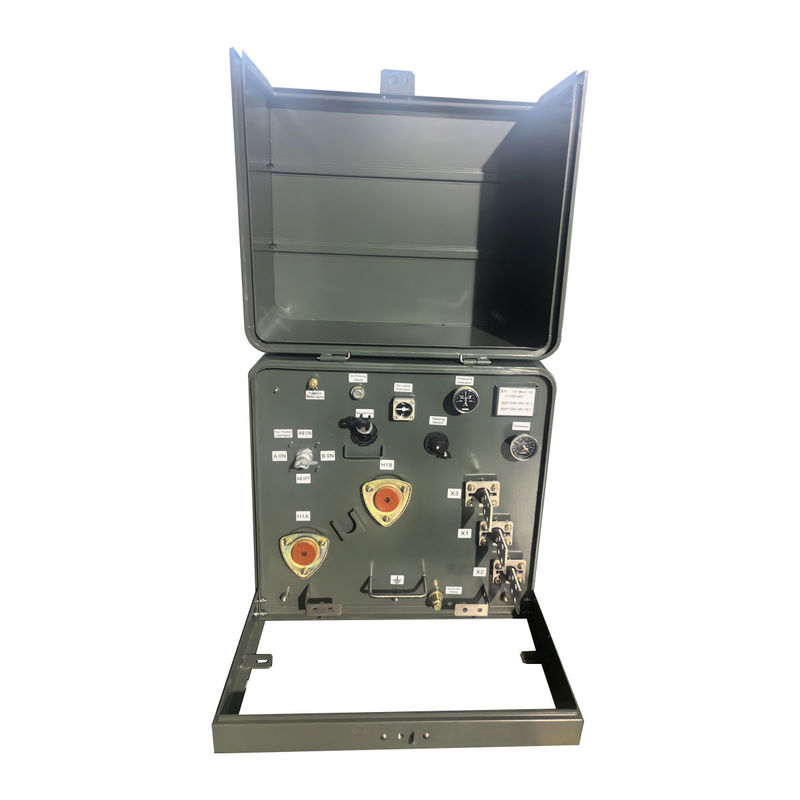

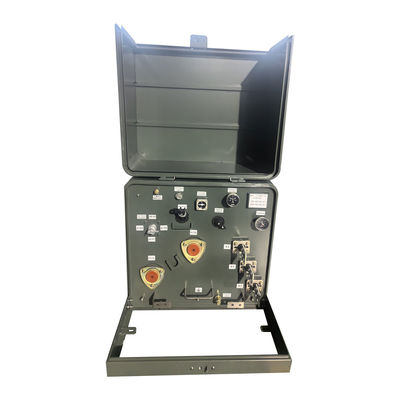

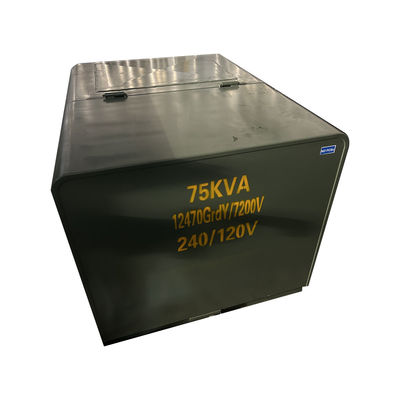

75kva पैड-माउंटेड डिस्ट्रीब्यूशन पावर ट्रांसफार्मर एकल चरण Ansi मानक 13200v 240v
एकल-चरण पैड-माउंटेड ट्रांसफार्मर की नाममात्र क्षमता 15-250 kVA है। एकल-चरण पैड-माउंटेड ट्रांसफार्मर का उपयोग आम तौर पर उन स्थानों में किया जाता है जहां सिविल उपयोग के लिए एकल-चरण बिजली की आवश्यकता होती है,जैसे घरेलू उपकरण, आदि, और इसकी क्षमता तीन चरण पैड-माउंटेड ट्रांसफार्मर की तुलना में अपेक्षाकृत कम है।12.00, C57.12.20, C57.12.38, C57.12.90, सीएसए आदि।
प्रदर्शन विशेषता
एकल-चरण पैड-माउंटेड ट्रांसफार्मर कॉम्पैक्ट, आत्मनिर्भर विद्युत उपकरण हैं
मुख्य रूप से आवासीय और हल्के वाणिज्यिक सेटिंग्स में उपयोग किया जाता है। उनका प्राथमिक अनुप्रयोग उच्च वोल्टेज को कम करना है
घरेलू या छोटे व्यवसाय के उपयोग के लिए उपयुक्त कम वोल्टेज पर उपयोगिता कंपनी द्वारा आपूर्ति की जाने वाली बिजली।
एकल चरण पैड घुड़सवार ट्रांसफार्मर विशेषताएं।
सुरक्षा और सुरक्षाः ये ट्रांसफार्मर आमतौर पर छेड़छाड़-सबूत, लॉक करने योग्य में संलग्न होते हैं
धातु के अलमारियाँ यह डिजाइन सुरक्षा सुनिश्चित करने में मदद करता है, विद्युत भागों के साथ आकस्मिक संपर्क के जोखिम को कम करता है।
रखरखाव में आसानी: इनका डिज़ाइन रखरखाव और मरम्मत के काम के लिए आसान पहुंच की अनुमति देता है। उपयोगिता कर्मचारी आवश्यक कार्यों को करने के लिए जल्दी से कैबिनेट खोल सकते हैं।
वोल्टेज विनियमन: वे वोल्टेज विनियमन में महत्वपूर्ण भूमिका निभाते हैं, यह सुनिश्चित करते हैं कि घरों और व्यवसायों को आपूर्ति की जाने वाली बिजली आवश्यक वोल्टेज सीमा के भीतर हो।
ऊर्जा वितरण: ये ट्रांसफार्मर विद्युत वितरण नेटवर्क का एक महत्वपूर्ण हिस्सा हैं, जो यह सुनिश्चित करते हैं कि बिजली
विद्युत नेटवर्क से अंत उपयोगकर्ताओं तक प्रभावी और सुरक्षित रूप से वितरित किया जाता है।
मुख्य डेटा
| चरण | एकल चरण |
| क्षमता | 75 केवीए |
| प्राथमिक वोल्टेज | 13200GrdY/7620 |
| प्राथमिक वोल्टेज वर्ग | 15 केवी वर्ग |
| प्राथमिक बीआईएल | 95 केवी |
| माध्यमिक वोल्टेज | 240/120 (L-N-L) 120/240V वितरण के लिए |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 51 डीबीए |
| ऊंचाई (ऊंचाई) | 3300 फीट (1000 मीटर) समुद्र तल से ऊपर या नीचे |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| टैंक सामग्री | लेपित स्टील |
| डिब्बे के आधार तारमार्ग के आयाम* | 34-एल x 19-डी |
| डिब्बे के कैबिनेट की गहराई | 19-डी |
| आयाम* | 36.5''-W x 42.5''-D x 36''-H |
| सूखा वजन (तेल सहित) * | 617.28 पाउंड |
| कुल वजन (तरल भरकर) * | 1499.12 पाउंड |
| रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
| सीएसए दक्षता रेटिंग्स को पूरा करता है/अधिक करता है | |
| एएनएसआई / आईईईई सी 57 के अनुरूप है।12.00 | |
| दक्षता | 99.00% |
| ट्रांसफार्मर के आधार पर, जो कि नाम प्लेट के आधार के 50% केवीए पर काम करता है। | |
| कोई भार हानि नहीं (वाट में) * | +/- 247W |
| भार हानि (वाट में) * | +/- 845W |
विनिर्देश
| 25kva-500kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | आईईईई/एएनएसआई/डीओई | 1०-४.५% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
चित्रण
फैक्ट्री उत्पाद तस्वीरें
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
