| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-25/5 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

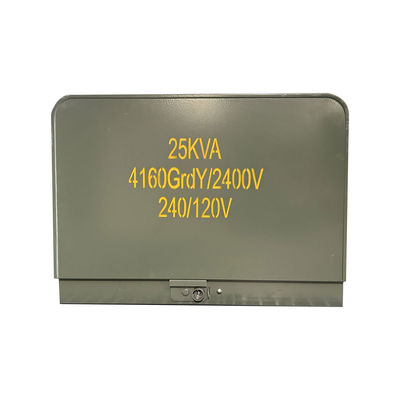

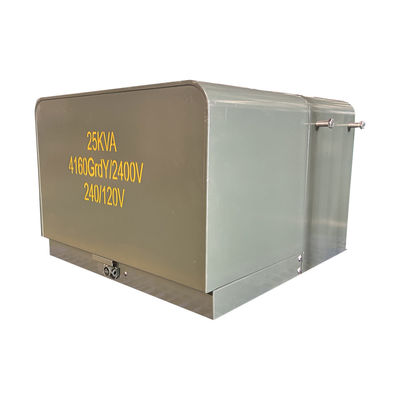

तेल विसर्जित वितरण 25Kva एकल चरण पैड घुड़सवार ट्रांसफार्मर कदम नीचे 4160V t 240V
सिंगल फेज पैड माउंट किए गए ट्रांसफार्मर को दरवाजे और ताले वाले कैबिनेट के अंदर रखा जाता है, आमतौर पर बाहर स्थित होते हैं। इन ट्रांसफार्मर को 15-250 kVA के रेटिंग के साथ बनाया जाता है।
इनमें से सभी वितरण ट्रांसफार्मर तेल-अछूता, सेफ-कूल्ड, लूप या रेडियल फीड में उपलब्ध हैं और मृत-फ्रंट हैं।
ये ट्रांसफार्मर दो बुनियादी कॉन्फ़िगरेशन में आते हैं, रेडियो और लूप फ़ीड, जिन्हें उस सर्किट के प्रकार के आधार पर चुना जाता है जिस पर ट्रांसफार्मर को इन्सॉल किया जाना है।ट्रांसफार्मर में एल्यूमीनियम या तांबे की घुमाव का उपयोग किया जाता है और इसे अधिकतम दक्षता और फोप्रिंट के लिए अनुकूलित किया जाता है
विशेषता

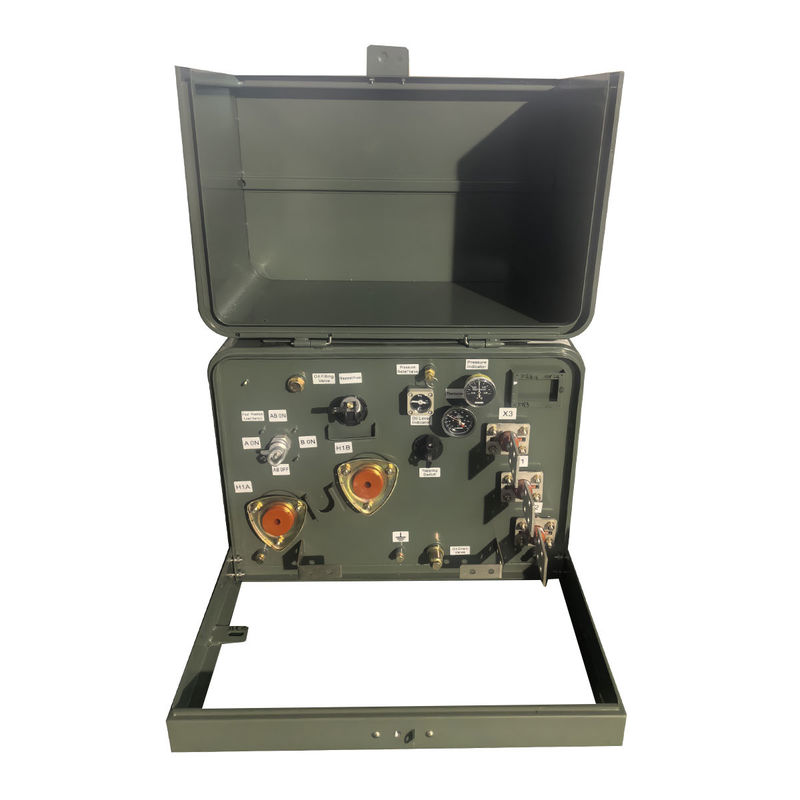

1)लूप फ़ीड ऑपरेशन के लिए दो बाहरी क्लैंप यूनिवर्सल उच्च वोल्टेज बुशिंग कुएं या रेडियल फ़ीड ऑपरेशन के लिए एक बाहरी क्लैंप बुशिंग कुएं
2)एक पूरी तरह से अछूता तटस्थ टर्मिनल के साथ एक हटाने योग्य ग्राउंड स्ट्रैप के साथ तीन बाहरी रूप से क्लैंप किए गए कम वोल्टेज बुशिंग, जिसमें घुमावदार तांबे के स्टड शामिल हैं
3)इम्बोस्ड बुशिंग माउंट; रिसेस्ड ऑयल कंपार्टमेंट तल
ग्रिड, फ्लश माउंट स्टेनलेस स्टील उठाने के प्रावधान
4)स्वचालित दबाव राहत उपकरण
5)ऑक्सीकरण अवरोधक के साथ विद्युत ग्रेड खनिज तेल
6)संक्षारण प्रतिरोधी स्टेनलेस स्टील के हिंज पिन और बैरल के साथ हटाने योग्य हुड
7. हल्के स्टील के आवरण और स्टेनलेस स्टील हार्डवेयर से बंधे हटाने योग्य थ्रेड
8)फ्रंट पैनल के सामान की माउंटिंग ब्रैकेट;
9)पानी के प्रतिधारण को रोकने के लिए हुड और तेल कक्ष पर गुंबददार शीर्ष सतहें
10)तेल भरने/तेल स्तर प्लग; तेल निकासी प्लग; टैंक ग्राउंडिंग प्रावधान
11)कैप्टिव पेंटा-हेड सुरक्षा बोल्ट, फ्लोटिंग नट और पेंडलॉक प्रावधान के साथ संक्षारण प्रतिरोधी तालाबंदी संयोजन
12)डेकल या स्टैंसिल बुशिंग पदनाम
13)लेजर उत्कीर्णित एनोडाइज्ड एल्यूमीनियम नाम प्लेट
14)वर्तमान एएनएसआई, आईईईई, एनईएमए, सीएसए और डीओई मानकों को पूरा करता है या उससे अधिक है, जैसा कि लागू हो
कारखाने की तस्वीरें
मुख्य डेटा
| चरण | एकल चरण |
| केवीए | 25 |
| प्राथमिक वोल्टेज | 4160GrdY/2400 |
| माध्यमिक वोल्टेज | 240/120V (L-N-L) |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 60°C |
| दक्षता | डीओई 2016 मानक को पूरा करें |
| शीतलन वर्ग | KNAN |
| घुमावदार सामग्री | तांबा |
| आयाम | 24 x 29 x 33 |
| वजन | +/- 650 पाउंड |
| रेटिंग | |
| एएनएसआई/आईईईई #सी57 के अनुरूप है।12.25 |
विनिर्देश
| 25kva-500kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | आईईईई/एएनएसआई/डीओई | 1०-४.५% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
चित्रण
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
