| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस-5000/35 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

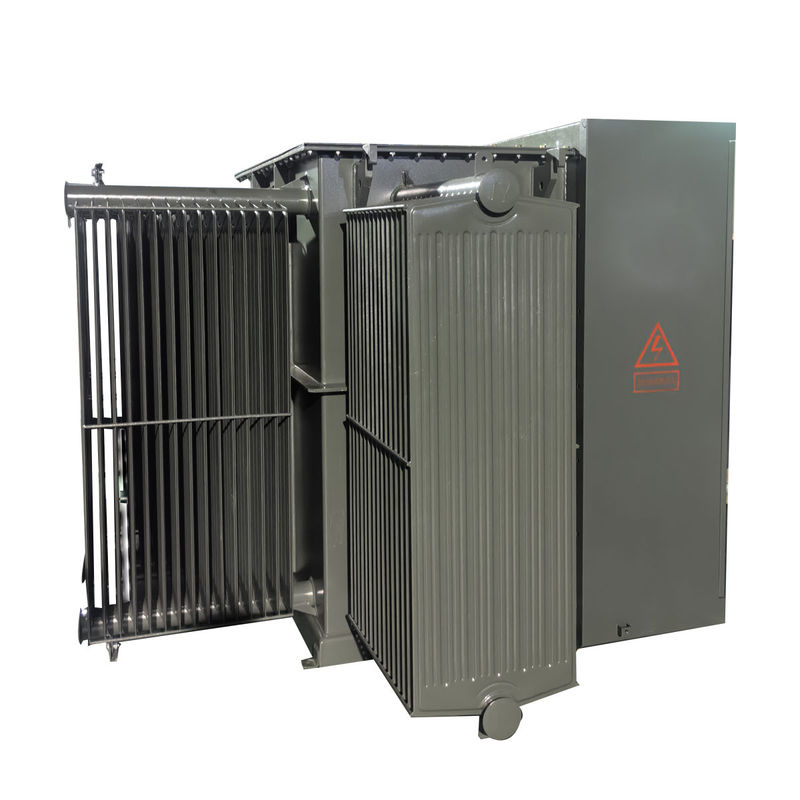

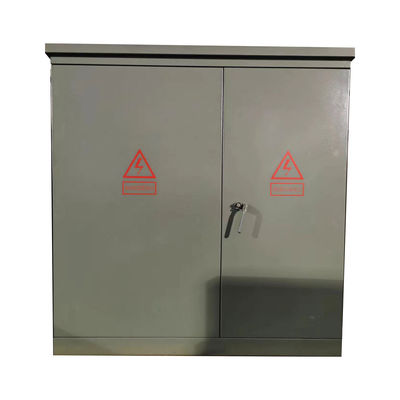

5000Kva तीन चरण पैड माउंट विद्युत ट्रांसफार्मर चरण-नीचे 34.5Kv से 480V तक
तीन-चरण पैड-माउंटेड तेल-डुबकी वितरण ट्रांसफार्मर शक्तिशाली, विश्वसनीय हैं, और पर्यावरण को ध्यान में रखते हुए डिजाइन किए गए हैं।ये ट्रांसफार्मर महत्वपूर्ण उपकरणों की विफलता के खिलाफ विश्वसनीयता और सुरक्षा प्रदान करते हैंइन ट्रांसफार्मरों की कम परिचालन लागत और गर्मी उत्सर्जन उन्हें कई प्रकार के अनुप्रयोगों के लिए आदर्श विकल्प बनाते हैं।

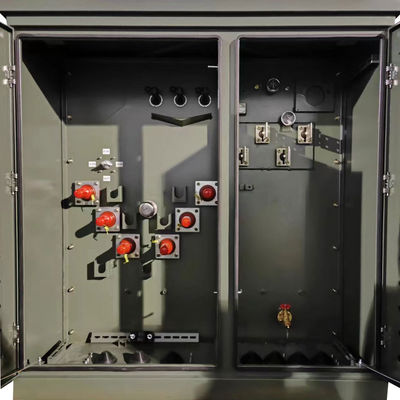

संरचना
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| ऑपरेशन | स्टेप-डाउन ऑपरेशन (स्टेप-अप के लिए अनुमोदित नहीं) |
| चरण | तीन चरण |
| क्षमता | 5 एमवीए (5000 केवीए) |
| वेक्टर समूह | YnD1 |
| प्राथमिक वोल्टेज | 34500GrdY/19920 |
| माध्यमिक वोल्टेज | 480V |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| प्रतिबाधा | 5०.०% विशिष्ट |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, सीएसए मानकों को पूरा करता है एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 65 डीबीए |
| ऊंचाई (ऊंचाई) | समुद्र तल से 1000 मीटर की ऊंचाई पर |
| आयाम* | 96''-W x 108''-D x 94''-H |
| रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
| दक्षता % | 98. 50% |
| कुल भार हानि (वाट में) 50% पर | +/- 16,640W |
तकनीकी चित्र
विनिर्देश
| थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
| नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
| नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
| 75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5 केवीए | 200 | 1500 | ||
| 150 केवीए | 280 | 2200 | ||
| 225 केवीए | 400 | 3050 | ||
| 300 केवीए | 480 | 3650 | ||
| 500 केवीए | 680 | 5100 | ||
| 750 केवीए | 980 | 7500 | ||
| 1000 केवीए | 1150 | 10300 | ||
| 1500 केवीए | 1640 | 14500 | ||
| 2000 केवीए | 2160 | 20645 | ||
| 2500 केवीए | 2680 | 23786 | ||
| 3000 केवीए | 3300 | 25300 | ||
| 3750 केवीए | 4125 | 27875 | ||
| 5000 केवीए | 5200 | 30000 |
||
वैकल्पिक सामान
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एः बी / एल से 24 महीने। यदि कोई सामान समस्या है, तो बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
