| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-200/35 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |
50kva पैड माउंटेड ट्रांसफार्मर 12470V/240V सिंगल फेज डिस्ट्रीब्यूशन ट्रांसफार्मर
WINLEY के एकल-चरण पैड-माउंटेड वितरण ट्रांसफार्मर लागू ANSI, IEEE,एनईएमए और ऊर्जा विभाग के मानकों और भूमिगत विद्युत वितरण नेटवर्क में सुरक्षित और विश्वसनीय संचालन की अनुमति देने के लिए बनाया गया हैहमारे ट्रांसफार्मर रेडियल या लूप फीड वितरण प्रणालियों में स्थापित होने के लिए डिज़ाइन किए गए हैं और निर्दिष्ट स्विचिंग और सुरक्षा आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगर किए जा सकते हैं।
मानक विशेषताएं
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंट, डिब्बे |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | एकल चरण |
| क्षमता | 75 केवीए |
| प्राथमिक वोल्टेज | 12000V |
| प्राथमिक बीआईएल | 95 केवी |
| माध्यमिक वोल्टेज | 120/240 (एल-एन-एल) |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| प्रतिबाधा | 2% |
| प्राथमिक कनेक्शन प्रकार | मृत मोर्चा |
| लोड ब्रेक स्विच रेटिंग | 200-एम्पियर, 15 केवी |
| द्रव (तेल) का भार* | 595.24 पाउंड |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 51 डीबीए |
| ऊंचाई (ऊंचाई) | 3300 फीट (1000 मीटर) समुद्र तल से ऊपर या नीचे |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| घुड़सवार | पैड माउंट |
| आयाम* | 51.4''-W x 45.67''-D x 41.53''-H |
| सूखा वजन (तेल सहित) * | 617.28 पाउंड |
| रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
| दक्षता | 99.00% |
| कुल भार हानि (वाट में) * | +/- 1092W |

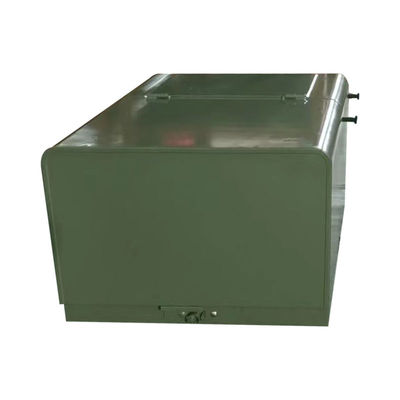

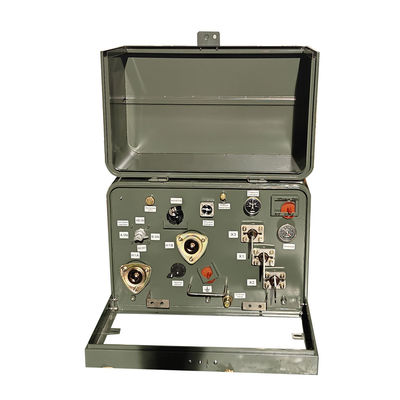

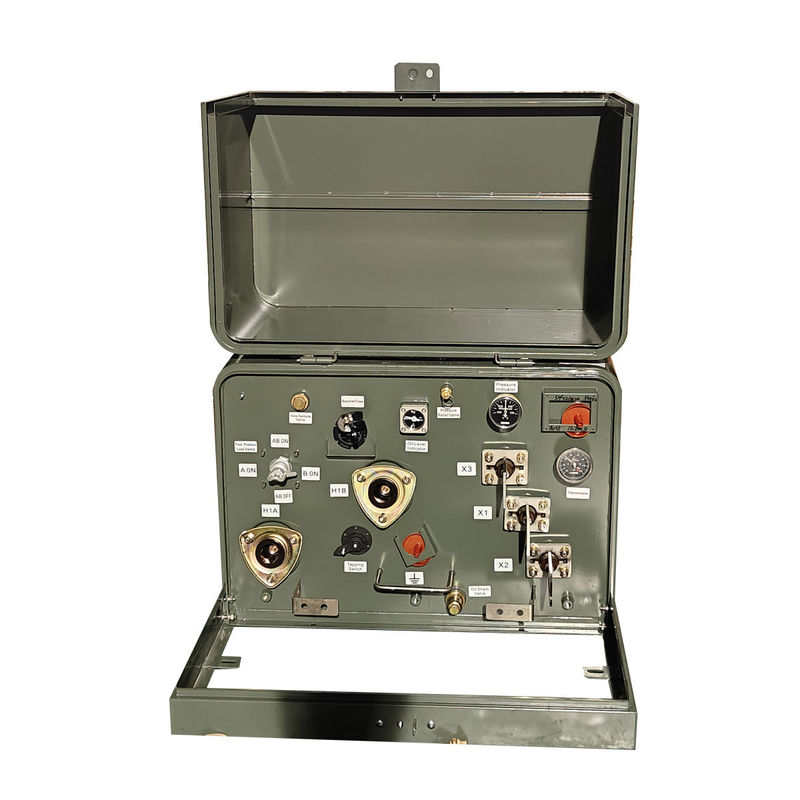

चित्रण
विनिर्देश
| 25kva-500kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | आईईईई/एएनएसआई/डीओई | 1०-४.५% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
सहायक उपकरण
कारखाने की तस्वीरें
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
