| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | D-100/35 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

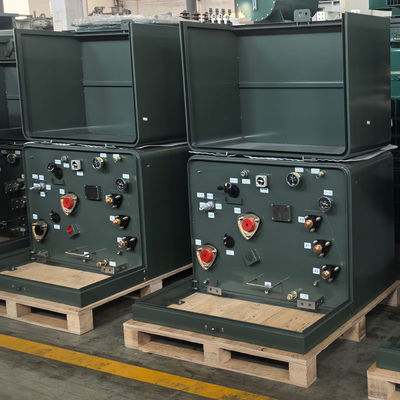

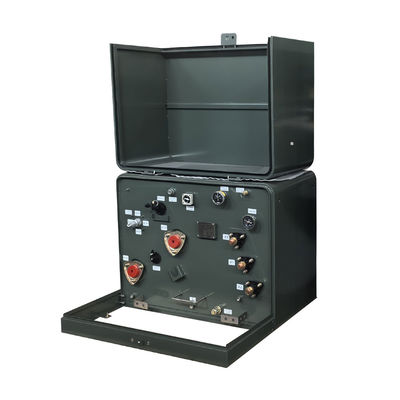

100 केवीए एकल-चरण पैड-माउंटेड वितरण ट्रांसफार्मर तेल में डूबा हुआ DOE 2016 34.5KV से 220V तक मिलता है
एकल-चरण पैड-माउंटेड ट्रांसफार्मर की नाममात्र क्षमता 15-250 kVA है। एकल-चरण पैड-माउंटेड ट्रांसफार्मर का उपयोग आम तौर पर उन स्थानों में किया जाता है जहां सिविल उपयोग के लिए एकल-चरण बिजली की आवश्यकता होती है,जैसे घरेलू उपकरण, आदि, और इसकी क्षमता तीन चरण पैड-माउंटेड ट्रांसफार्मर की तुलना में अपेक्षाकृत कम है।12.00, C57.12.20, C57.12.38, C57.12.90, सीएसए आदि।
संरचना
कारखाने की तस्वीरें
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंटल-टाइप I और II |
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | एकल चरण |
| क्षमता | 100 केवीए |
| प्राथमिक वोल्टेज | 34500GrdY/19920 |
| प्राथमिक वोल्टेज वर्ग | 35 केवी वर्ग |
| प्राथमिक बीआईएल | 150 केवी |
| माध्यमिक वोल्टेज | 240/120 (L-N-L) 120/240V वितरण के लिए |
| माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| प्रतिबाधा | 1.7-2.7% विशिष्ट |
| प्राथमिक समाप्ति व्यवस्था | एएनएसआई प्रकार I व्यवस्था |
| प्राथमिक समाप्ति | बाहरी रूप से क्लैम्प्ड इंटीग्रल बुशिंग वि/ हटाने योग्य स्टड, 200A डेड ब्रेक |
| लोड ब्रेक स्विच रेटिंग | 200-एम्पियर, 35 केवी, 10kArms |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 51 डीबीए |
| संलग्नक रेटिंग | NEMA 3R मौसम प्रतिरोधी वायरिंग कैबिनेट, सील टैंक |
| आयाम* | 36.5''-W x 42.5''-D x 36''-H |
| सूखा वजन (तेल सहित) * | 749.56 पाउंड |
| कुल वजन (तरल भरकर) * | 2,024.36 पाउंड |
| रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
| दक्षता | 99१०% |
| कोई भार हानि नहीं (वाट में) * | +/- 273W |
| भार हानि (वाट में) * | +/- 1,105W |
विनिर्देश
| 25kva-500kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | आईईईई/एएनएसआई/डीओई | 1०-४.५% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
चित्रण
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
