| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | WINLEY |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | डी-75/15 |
| न्यूनतम आदेश मात्रा: | एक इकाई |
| मूल्य: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000सेट/माह |
| चरण: | एकल चरण | निर्धारित क्षमता: | 75KVA या अनुकूलित |
|---|---|---|---|
| प्राथमिक वोल्टेज: | 12470V या अनुकूलित | माध्यमिक वोल्टेज: | 220 वोल्ट |
| कूलिंग क्लास: | KNAN; स्व-ठंडा हुआ | प्रतिबाधा: | 2.4% |
| घुमावदार सामग्री: | कॉपर या अनुकूलित | दक्षता: | 99.15% |
| हाई लाइट: | सिंगल फेज पैड माउंटेड डिस्ट्रीब्यूशन ट्रांसफार्मर,75 केवीए पैड माउंटेड डिस्ट्रीब्यूशन ट्रांसफार्मर,220V पैड माउंट वितरण ट्रांसफार्मर |
||

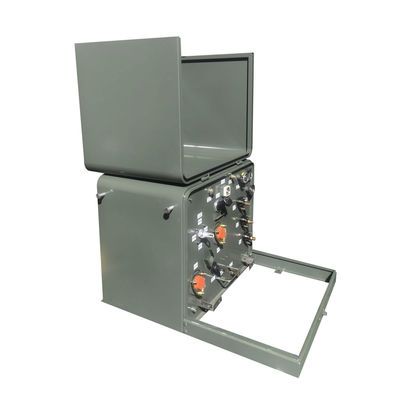

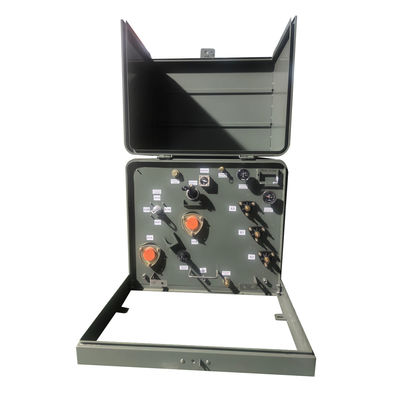

75Kva एकल चरण पैड घुड़सवार वितरण ट्रांसफार्मर कदम नीचे 12470v 220v आउटडोर
एकल-चरण पैड-माउंटेड ट्रांसफार्मर की नाममात्र क्षमता 15-250 kVA है। एकल-चरण पैड-माउंटेड ट्रांसफार्मर का उपयोग आम तौर पर उन स्थानों में किया जाता है जहां सिविल उपयोग के लिए एकल-चरण बिजली की आवश्यकता होती है,जैसे घरेलू उपकरण, आदि, और इसकी क्षमता तीन चरण पैड-माउंटेड ट्रांसफार्मर की तुलना में अपेक्षाकृत कम है।12.00, C57.12.20, C57.12.38, C57.12.90, सीएसए आदि।
विशेषता
गुणवत्ता प्रणाली आईएसओ 9001 प्रमाणित
डीओई ऊर्जा दक्षता मानक को पूरा करें या एएनएसआई/आईईईई और एनईएमए मानकों से अधिक
टैंक कोटिंग IEEE Std C57 से अधिक है।12.28TM-2005 और IEEE Std C57.12.29TM-2005 मानक (केवल स्टेनलेस स्टील इकाइयां)
IEEE Std C57 के साथ पूर्ण अनुपालन।12.28TM-2005 मानक के लिए आवरण की अखंडता की आवश्यकताएं
1. दबाव कम करने वाला उपकरण
2. तरल भरने और निकालने के प्रावधान
3. लेजर उत्कीर्णित नाम प्लेट
4. आसान संरेखण के लिए फ्लोटिंग लॉक जेब
5. डेकल बुशिंग नाम
6. वेल्डेड गुंबद टैंक कवर
7ट्रांसफार्मर चित्र प्राप्त करने के लिए यहाँ क्लिक करें
8गैर संक्षारक सामग्री की छेड़छाड़ पट्टी
9. मुकुट टैंक
10. हटाने योग्य बेंच
11. स्टेनलेस स्टील की पिन्स और बैरल के साथ hinged दरवाजा
12टैंक ग्राउंड के लिए X2 से ग्राउंड स्ट्रैप
13. मृत सामने कोहनी कनेक्टर्स के लिए एचवी बुशिंग कुओं
14उच्च वोल्टेज बुशिंग कुएं-200A और निम्न वोल्टेज बुशिंग कुएं
कारखाने की तस्वीरें
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| ऑपरेशन | चरण-नीचे का संचालन |
| चरण | तीन चरण |
| क्षमता | 75 केवीए |
| वेक्टर समूह | यिनयिन0 |
| प्राथमिक वोल्टेज | 13800GrdY/7968 |
| प्राथमिक वोल्टेज वर्ग | 15 केवी वर्ग |
| प्राथमिक फासोर | मिट्टी से बना वाई |
| प्राथमिक बीआईएल | 95 केवी |
| माध्यमिक वोल्टेज | 208Y/120 |
| माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
| माध्यमिक फासोर | वाई-एन |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| लोड ब्रेक स्विच रेटिंग | 200-एम्पियर, 15 केवी |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, सीएसए मानकों को पूरा करता है एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 51 डीबीए |
| टैंक कवर एक्सेस हैंडल | नहीं |
| आयाम* | 61"W x 43"D x 69"H |
| सूखा वजन (तेल सहित) * | 730 पाउंड |
| कुल वजन (तरल भरकर) * | 2,160 पाउंड |
| दक्षता % | 99१०% |
विनिर्देश
| 25kva-500kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | आईईईई/एएनएसआई/डीओई | 1०-४.५% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
चित्रण
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
