| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | WINLEY |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | एस-5000/35 |
| न्यूनतम आदेश मात्रा: | एक इकाई |
| मूल्य: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000सेट/माह |
| चरण: | तीन फ़ेज़ | क्षमता: | 5000 केवीए |
|---|---|---|---|
| प्राथमिक वोल्टेज: | 34500GrdY/19920 | माध्यमिक वोल्टेज: | 480 वी |
| आवृत्ति: | 60 हर्ट्ज | तापमान बढ़ना: | 65 डिग्री सेल्सियस |
| ध्वनि का स्तर: | 65 डीबीए | घुमावदार सामग्री: | ताँबा |
| हाई लाइट: | 5000 kVA पैड माउंट वितरण ट्रांसफार्मर,तेल डूबा हुआ पैड माउंट वितरण ट्रांसफार्मर,तीन चरण पैड माउंट वितरण ट्रांसफार्मर |
||

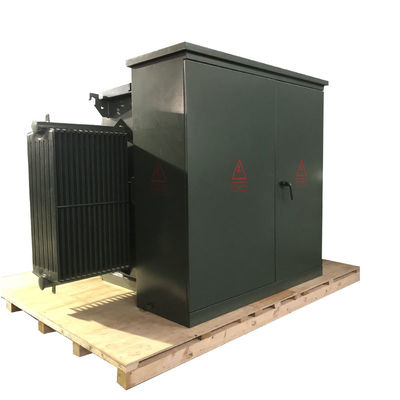

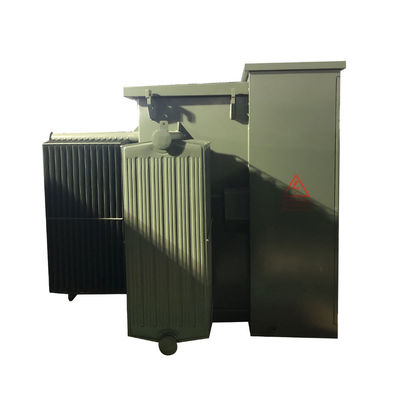

5000 केवीए पैड माउंट तीन चरण तेल डूबा वितरण ट्रांसफार्मर 35kv
विन्ली ने तरल से भरे तीन चरण पैड-माउंटेड वितरण ट्रांसफार्मर की एक व्यापक श्रृंखला प्रस्तुत की है जो प्रासंगिक एएनएसआई®/आईईईई® मानकों का पालन करते हैं।उच्च वोल्टेज को संभालने में सक्षम 34 तक तक पहुँचने के लिए.5 kV और 5000 kVA तक के नामित, ये ट्रांसफार्मर उच्च वोल्टेज और पर्याप्त क्षमता की मांग करने वाले अनुप्रयोगों के लिए आदर्श हैं, जिसमें पावर सबस्टेशन और औद्योगिक बिजली की खपत शामिल है।
संरचना
1)संयुक्त राज्य अमेरिका के संस्करण का ट्रांसफार्मर भाग और नियंत्रण कैबिनेट भाग, जिसमें से ट्रांसफार्मर भाग एक पूरी तरह से सील संरचना है,और अछूता तेल दो प्रकार के उच्च प्रज्वलन बिंदु तेल या साधारण तेल हो सकता है.

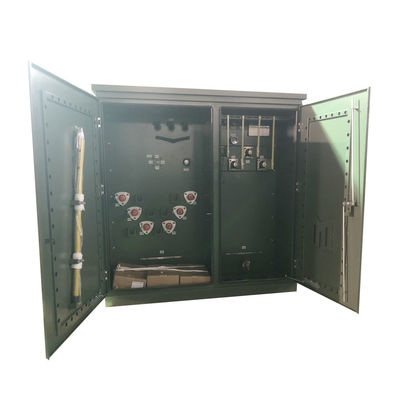

2)कंट्रोल कैबिनेट को एक उच्च वोल्टेज कक्ष और एक निम्न वोल्टेज कक्ष में विभाजित किया गया है।
3)उच्च वोल्टेज कक्ष के साथ सुसज्जित हैः उच्च वोल्टेज केबल प्लग, बिजली रोधी, लोड स्विच ऑपरेटिंग हैंडल, गैर उत्तेजना नल स्विच हैंडल, प्लग-इन फ्यूज, दबाव रिलीज़ वाल्व,थर्मामीटर, प्रेशर गेज, ऑयल पोजीशन गेज, ऑयल फिलिंग प्लग, ऑयल ड्रेन वाल्व आदि, लोड स्विच, ऑफ-एक्सिटेंस नल चेंजर्स, प्लग-इन फ्यूज आदि।सभी ट्रांसफार्मर तेल में ट्रांसफार्मर कोर के साथ विसर्जित हैंउच्च वोल्टेज केबल और ट्रांसफार्मर को कोहनी केबल कनेक्टरों से जोड़ा जाता है।
4)कम वोल्टेज पक्ष को वायु सर्किट ब्रेकर, करंट ट्रांसफार्मर, साथ ही विद्युत ऊर्जा मीटर, एम्पेरमीटर और वोल्टमीटर के साथ स्थापित किया जा सकता है,और आउटपुट सर्किट और क्षमता मुआवजा उपकरणों उपयोगकर्ता की जरूरतों के अनुसार कॉन्फ़िगर किया जा सकता है.
प्रदर्शन
1.टैंक सील करने के लिए वैकल्पिक रूप से घुमावदार टैंक की संरचना का उपयोग करना, हवा के संपर्क में आने से रोकने के लिए, ट्रांसफार्मर के संपर्क में पानी, तेल की उम्र बढ़ने की डिग्री को कम करना,ट्रांसफार्मर के सेवा जीवन का विस्तार करने के लिएट्रांस्फार्मर तेल के थर्मल बील्स के वॉल्यूम परिवर्तन को समायोजित करने के लिए लहराती तेल के लोचदार विरूपण के माध्यम से ठंड सिकुड़ जाती है।
2. आउटडोर प्रकार के लिए उत्पाद संरचना, तेल मुक्त तकिया, उच्च स्तर का विरोधी फोड़;; सामान्य उपयोग अवधि में प्रतिस्थापन ट्रांसफार्मर तेल के बिना, वास्तव में रखरखाव मुक्त,ग्रिड का सुरक्षित संचालन और विश्वसनीयता सुनिश्चित करना.
3. ट्रांसफार्मर में दबाव रिलीज़ सुरक्षा उपकरण हैं, जब ट्रांसफार्मर विफलता दबाव बहुत अधिक है,यह दुर्घटना के विस्तार को रोकने के लिए दबाव राहत वाल्व के माध्यम से सुरक्षित रूप से विश्वसनीय रूप से जारी किया जा सकता है.
मुख्य डेटा
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| ऑपरेशन | स्टेप-डाउन ऑपरेशन (स्टेप-अप के लिए अनुमोदित नहीं) |
| चरण | तीन चरण |
| क्षमता | 5 एमवीए (5000 केवीए) |
| वेक्टर समूह | YnD1 |
| प्राथमिक वोल्टेज | 34500GrdY/19920 |
| प्राथमिक वोल्टेज वर्ग | 35 केवी वर्ग |
| प्राथमिक फासोर | मिट्टी से बना वाई |
| प्राथमिक बीआईएल | 200 केवी |
| माध्यमिक वोल्टेज | 480V |
| माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
| माध्यमिक फासोर | डेल्टा |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| प्रतिबाधा | 5०.०% विशिष्ट |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, सीएसए मानकों को पूरा करता है एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| पल्स ड्राइव रेटिंग | नहीं |
| इन्सुलेशन द्रव | बायोडिग्रेडेबल प्राकृतिक वनस्पति तेल एस्टर इन्सुलेटिंग द्रव - गैर पीसीबी द्रव |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 65 डीबीए |
| ऊंचाई (ऊंचाई) | समुद्र तल से 3300 फीट (1000 मीटर) ऊपर |
| संलग्नक रेटिंग | NEMA 3R मौसम प्रतिरोधी वायरिंग कैबिनेट, सील टैंक |
| आयाम* | 96''-W x 108''-D x 94''-H |
| सूखा वजन (तेल सहित) * | 8,040 पाउंड |
| कुल वजन (तरल भरकर) * | 14,330 पाउंड |
| रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
| विशेषताएं | पेंटाहेड बोल्ट एंट्री असेंबली |
| दक्षता % | 98. 50% |
तकनीकी चित्र
विनिर्देश
| थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
| नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
| नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
| 75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5 केवीए | 200 | 1500 | ||
| 150 केवीए | 280 | 2200 | ||
| 225 केवीए | 400 | 3050 | ||
| 300 केवीए | 480 | 3650 | ||
| 500 केवीए | 680 | 5100 | ||
| 750 केवीए | 980 | 7500 | ||
| 1000 केवीए | 1150 | 10300 | ||
| 1500 केवीए | 1640 | 14500 | ||
| 2000 केवीए | 2160 | 20645 | ||
| 2500 केवीए | 2680 | 23786 | ||
| 3000 केवीए | 3300 | 25300 | ||
| 3750 केवीए | 4125 | 27875 | ||
| 5000 केवीए | 5200 | 30000 | ||
वैकल्पिक सामान
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
