| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | WINLEY |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | डी-250/5 |
| न्यूनतम आदेश मात्रा: | एक इकाई |
| मूल्य: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000सेट/माह |
| चरण: | एकल चरण | निर्धारित क्षमता: | 250kva |
|---|---|---|---|
| कूलिंग क्लास: | <i>ONAN;</i> <b>एक पर;</b> <i>Self-Cooled</i> <b>स्वयं ठंडा</b> | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| प्राथमिक वोल्टेज: | 4160जीआरडीवाई/2400 | माध्यमिक वोल्टेज: | 240/120V |
| घुमावदार सामग्री: | ताँबा | दक्षता: | 99.20% |
| हाई लाइट: | सिंगल फेज पैड माउंट ट्रांसफार्मर,4160V विद्युत वितरण पैड पर माउंट ट्रांसफार्मर,250kva पैड माउंटेड ट्रांसफार्मर |
||

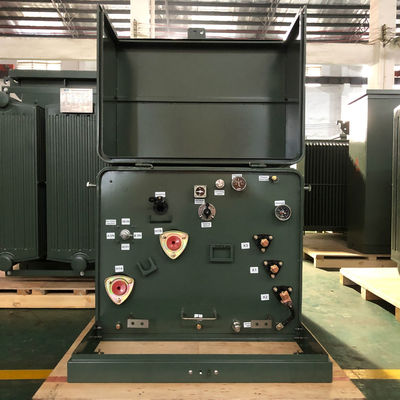

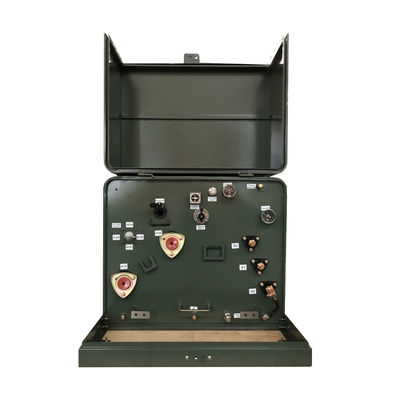

250Kva एकल चरण पैड घुड़सवार ट्रांसफार्मर तेल डूबा हुआ बिजली विद्युत वितरण 4160V
संरचना
सारांश
1) एकल-चरण पैड माउंट किए गए ट्रांसफार्मर एक कैबिनेट के अंदर रखे जाते हैं जिसमें दरवाजे और ताले होते हैं, आमतौर पर बाहर स्थित होते हैं। ये ट्रांसफार्मर 15-250 केवीए से रेटिंग वाले हैं।
2)इन वितरण ट्रांसफार्मर में से सभी तेल से अछूता, सेफ-कूल्ड, लूप या रेडियल फीड में उपलब्ध हैं और मृत-फ्रंट हैं।
इन ट्रांसफार्मरों को दो बुनियादी कॉन्फ़िगरेशन में उपलब्ध कराया जाता है, रेडियो और लूप फ़ीड, जिन्हें उस सर्किट के प्रकार के आधार पर चुना जाता है जिस पर ट्रांसफार्मर को इन्सॉल किया जाना है।
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | एकल चरण |
| क्षमता | 250 |
| प्राथमिक वोल्टेज | 4160GrdY/2400 |
| प्राथमिक फासोर | मिट्टी से बना वाई |
| प्राथमिक बीआईएल | 60 केवी |
| माध्यमिक वोल्टेज | 240/120V (L-N-L) |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| दक्षता | डीओई 2016 मानक को पूरा करें |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 55 डीबीए |
| ऊंचाई (ऊंचाई) | समुद्र तल से 3300 फीट (1000 मीटर) ऊपर |
| टैंक सामग्री | 304 स्टेनलेस स्टील |
| रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
| दक्षता | 99.20% |
| कुल भार हानि (वाट में) * | +/- 3445W |
कारखाने की तस्वीरें
विनिर्देश
| 25kva-500kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | आईईईई/एएनएसआई/डीओई | 1०-४.५% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
चित्रण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
