| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | WINLEY |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | एस-112/13.8 |
| न्यूनतम आदेश मात्रा: | एक इकाई |
| मूल्य: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000सेट/माह |
| ट्रांसफार्मर का प्रकार: | पोल माउंटेड | चरण: | तीन फ़ेज़ |
|---|---|---|---|
| शीतलन विधि: | <i>ONAN;</i> <b>एक पर;</b> <i>Self-Cooled</i> <b>स्वयं ठंडा</b> | तापमान बढ़ना: | 65 डिग्री सेल्सियस |
| प्राथमिक वोल्टेज: | 13800जीआरडीवाई/7968 | माध्यमिक वोल्टेज: | 480Y/277 (एलएनएल) |
| आवृत्ति: | 50/60 हर्ट्ज | घुमावदार सामग्री: | ताँबा |
| हाई लाइट: | थ्री फेज ओवरहेड डिस्ट्रीब्यूशन ट्रांसफार्मर,13.8 केवी ओवरहेड वितरण ट्रांसफार्मर,तेल डूबा हुआ ओवरहेड वितरण ट्रांसफार्मर |
||

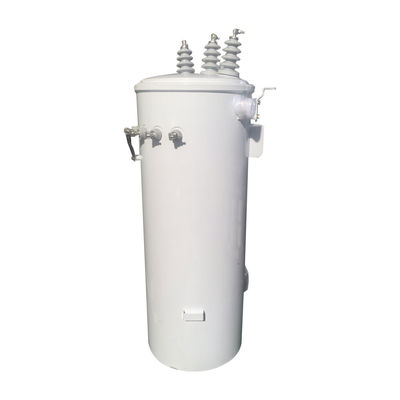

112.5Kva तीन चरण पोल घुड़सवार ओवरहेड वितरण ट्रांसफार्मर तेल 13.8KV 15KVA 25KVA 50KVA 75KVA 20KV 13200V 7620V से 240V
विंली की थ्री फेज पोल माउंट राउंड टैंक को उन क्षेत्रों में सेवा के लिए डिज़ाइन किया गया है जहां तीन चरण की शक्ति की आवश्यकता होती है, लेकिन स्थान सीमित है।यह तीन एकल चरण ट्रांसफार्मर के बैंक की तुलना में कम स्थापना लागत के साथ एक स्वच्छ दिखने वाली सेवा प्रदान करता हैट्रिप्लेक्स कोर/कोइल इलेक्ट्रिक मोटर लोड की सेवा के लिए विशेष रूप से लगातार मोटर स्टार्ट के साथ पसंद है।
मानक विशेषताएं
वर्तमान आईईईई, एनईएमए मानकों को पूरा करता है या उससे अधिक है।
ट्रिप्लेक्स कोर/कोइल डिजाइन।
गीली प्रक्रिया उच्च वोल्टेज बुशिंग।
ढाला हुआ पॉलिमर कम वोल्टेज बुशिंग।
तांबे या एल्यूमीनियम कनेक्शन के लिए उपयुक्त टिन लेपित कांस्य टर्मिनल।
दो टैंक ग्राउंडिंग प्रावधान।
बिजली रोधी को माउंट करने के प्रावधान।
1/2 ̊ ड्रेन प्लग।
स्वचालित दबाव राहत यंत्र।
खनिज तेल।
हल्के स्टील टैंक और बोल्ट कवर।
लेजर उत्कीर्णित नाम की पट्टिका।
मुख्य डेटा
| ट्रांसफार्मर प्रकार | ओवरहेड वितरण ट्रांसफार्मर, पारंपरिक प्रकार |
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पोल घुड़सवार |
| ट्रांसफार्मर ध्रुवीयता प्रकार | घटाव |
| चरण | तीन चरण |
| क्षमता | 112.5 केवीए |
| प्राथमिक वोल्टेज | 13800GrdY/7968 |
| माध्यमिक वोल्टेज | 480Y/277 (L-N-L) |
| माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| टैप चेंजर | 5-स्थिति टैप चेंजर w/ बाहरी ऑपरेटिंग हैंडल |
| टैप चेंजर स्विच स्थान | टैंक शरीर के मध्य, माउंटिंग प्रावधानों के बाईं ओर |
| प्रतिबाधा | 2.70-5% |
| प्राथमिक कनेक्शन प्रकार | लाइव बुशिंग बैग |
| प्राथमिक समाप्ति | पोर्सिलेन उच्च वोल्टेज बुशिंग |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 55 डीबीए |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| टैंक सामग्री | लेपित स्टील |
| आयाम* | 30.71''-W x 31.89''-D x 47.24''-H |
| कुल वजन (तरल भरकर) * | 968 पाउंड |
| रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
| दक्षता | 99१०% |
| कोई भार हानि नहीं (वाट में) | +/- 227W |
| पूर्ण भार हानि (वाट में) | +/- 815W |
विनिर्देश
| केवीए | प्राथमिक श्रेणी के वोल्टेज | माध्यमिक वोल्टेज |
| 30 | 4160 Grdy/2400 तक 24940Grdy/14400 |
208y/120 |
| 45 | 480y/277 | |
| 75 | 240 | |
| 112.5 | 480 | |
| 150 | 240△120मिड-टैप |
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
