| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | D-100/15 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

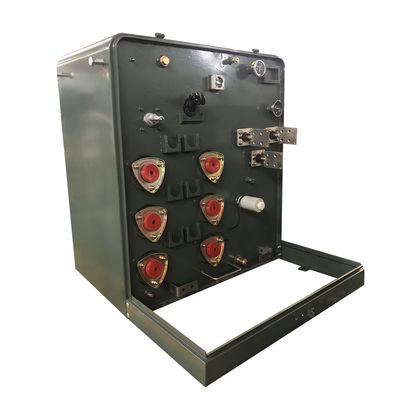

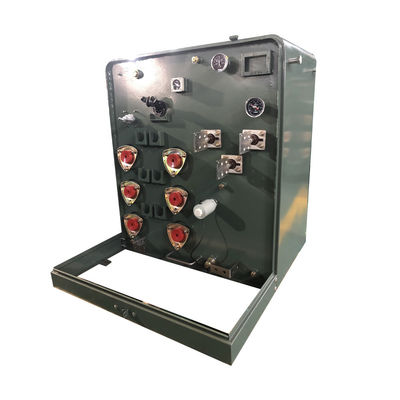

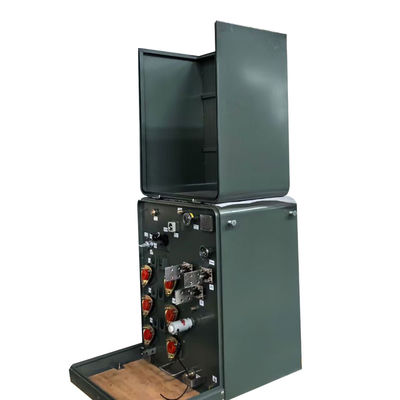

फैक्ट्री उत्पाद तस्वीरें
प्रदर्शन विशेषता
1)संयोजन ट्रांसफार्मर सबस्टेशन, कैबिनेट का शीर्ष स्टील प्लेट क्लैंप रॉक वॉल संरचना के साथ है जिसमें वेंटिलेशन डक्ट है,सौर विकिरण को प्रभावी ढंग से कम कर सकता है और गर्मी के अपव्यय को सुनिश्चित कर सकता है.
2)पूरी कैबिनेट खोल की सतह पर विशेष प्राइमर और पेंट छिड़काव होता है जिसमें मजबूत एंटी-जंग क्षमता होती है।
3)अंदर को क्रमशः उच्च वोल्टेज कक्ष, ट्रांसफार्मर कक्ष और निम्न वोल्टेज कक्ष में विभाजित किया जा सकता है।
4) इसके अलावा यह तापमान सीमा सुनिश्चित करने के लिए तापमान नियंत्रण स्वचालित निकास डिवाइस से लैस है।
5)प्रत्येक इकाई में निर्दोष नियंत्रण, चार्ज डिस्प्ले और प्रकाश व्यवस्था है।
6)एपार्टमेंट उपकरण IP33 सुरक्षा आवश्यकताओं के अनुरूप हैं, उचित डिजाइन, संरचना और प्रौद्योगिकी के साथ, अच्छी गुणवत्ता और आसान रखरखाव के साथ हैं।
उत्पाद का विवरण
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंट, डिब्बे |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | एकल चरण (तीन चरण विद्युत ग्रिड से जुड़ता है) |
| क्षमता | 100 केवीए |
| वेक्टर समूह | II6 |
| प्राथमिक वोल्टेज | 12000V |
| प्राथमिक वोल्टेज वर्ग | 15 केवी वर्ग |
| प्राथमिक फासोर | डेल्टा |
| प्राथमिक बीआईएल | 95 केवी |
| माध्यमिक वोल्टेज | 120/240 (एल-एन-एल) |
| माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| प्रतिबाधा | 2०.०% विशिष्ट |
| प्राथमिक कनेक्शन प्रकार | मृत मोर्चा |
| लोड ब्रेक स्विच | 4-स्थिति एलबीओआर, हॉट स्टिक ऑपरेटेबल |
| लोड ब्रेक स्विच रेटिंग | 200-एम्पियर, 15 केवी |
| दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, सीएसए मानकों को पूरा करता है एएनएसआई/आईईईई मानकों को पूरा करता है |
| के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
| इन्सुलेशन द्रव | खनिज तेल अछूता द्रव - गैर पीसीबी द्रव |
| द्रव (तेल) का भार* | 573.19 पाउंड |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 51 डीबीए |
| ऊंचाई (ऊंचाई) | 3300 फीट (1000 मीटर) समुद्र तल से ऊपर या नीचे |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| घुड़सवार | पैड माउंट |
| नलिका खोलना | भूमिगत प्रवेश/निकास |
| आयाम* | 55.34''-W x 45.28''-D x 41.53''-H |
| सूखा वजन (तेल सहित) * | 881.83 पाउंड |
| कुल वजन (तरल भरकर) * | 1940.04 पाउंड |
| रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
| विशेषताएं | पेंटाहेड बोल्ट एंट्री असेंबली |
| उच्च आग बिंदु अछूता तरल पदार्थ | |
| पीसीबी के 1 पीपीएम से कम युक्त तरल पदार्थ | |
| छेड़छाड़ प्रतिरोधी आवास | |
| NEMA 3R वायरिंग कम्पोस्ट | |
| लिफ्ट-अप पैड लॉक करने योग्य ढक्कन | |
| दक्षता | 99.00% |
उत्पाद तकनीकी
| एकल चरण पैड घुड़सवार ट्रांसफार्मर विनिर्देश | ||||||||
| रेटिंग | उच्च वोल्टेज ((kV) | कोई लोड हानि नहीं | लोड पर हानि | ऊँचाई | गहराई | चौड़ाई | तेल वजन ((किग्रा) | कुल वजन ((किग्रा) |
| (kVA) | (मिमी) | (मिमी) | (मिमी) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 या अन्य |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 केवीए | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
उत्पाद डिजाइन
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
