चरण: | तीन फ़ेज़ | क्षमता: | 300 केवीए |
---|---|---|---|
प्राथमिक वोल्टेज: | 13800V | माध्यमिक वोल्टेज: | 208वाई/120 |
कूलिंग क्लास: | KNAN; स्व-ठंडा हुआ | वेक्टर समूह: | Dyn1 |
आवृत्ति: | 50/60 हर्ट्ज | घुमावदार सामग्री: | तांबा |
हाई लाइट: | 300Kva तीन चरण ट्रांसफार्मर,लूप फ़ीड थ्री फेज ट्रांसफार्मर,13800v पैड माउंटेड ट्रांसफार्मर |

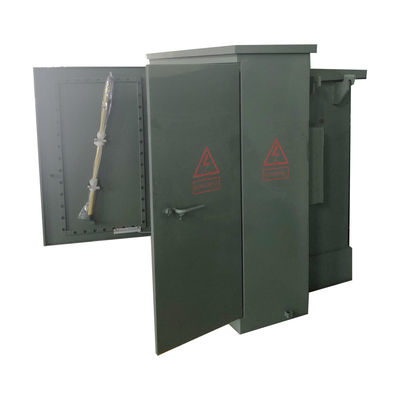

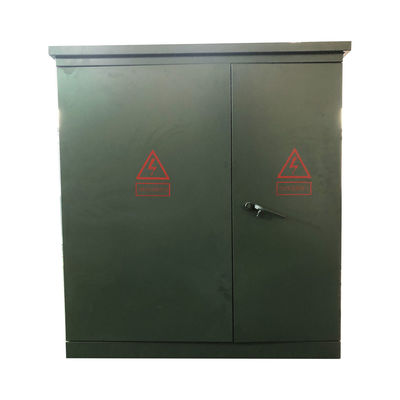

300Kva तीन चरण पैड घुड़सवार ट्रांसफार्मर लूप फ़ीड 13800V से 208Y120V

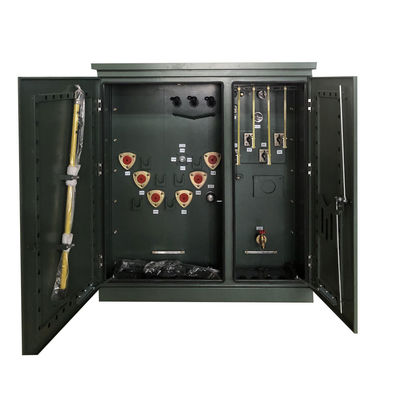

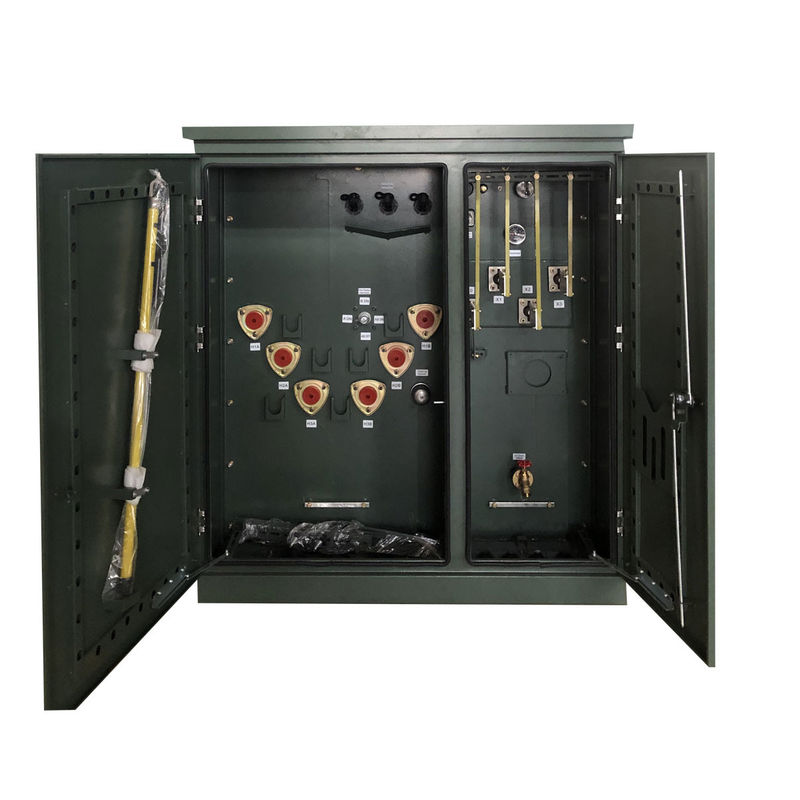

पैडमाउंट ट्रांसफार्मर एक ग्राउंड-माउंटेड उपयोगिता वितरण ट्रांसफार्मर है, जो आमतौर पर एक बंद धातु कैबिनेट में स्थित होता है, जो एक छोटे से कंक्रीट पैड पर स्थित होता है।वे आमतौर पर लगभग 75 से लगभग 5000 केवीए तक की शक्ति के नामों में निर्मित होते हैं और अक्सर निर्मित फ्यूज और स्विच शामिल होते हैं. एक विशिष्ट आवरण में तेल या इसी तरह के में डुबोए हुए पैडमाउंटेड ट्रांसफार्मर के कोर/कोइल संयोजन को पकड़ने के लिए एक टैंक शामिल है,और उच्च और निम्न वोल्टेज बुशिंग को संलग्न करने के लिए उच्च और निम्न वोल्टेज वायरिंग कमरों वाले वायरिंग कैबिनेटहमारे पैड माउंटेड ट्रांसफार्मर को सीएसए, एएनएसआई सी सहित उद्योग मानकों के अनुसार डिजाइन और परीक्षण किया गया है।57डीओई, और आईईईई लागू के रूप में।
विशेषता
• 60 हर्ट्ज का संचालन।
• 65°C औसत घुमावदार वृद्धि।
• रेडियल और लूप फ़ीड व्यवस्थाएं।

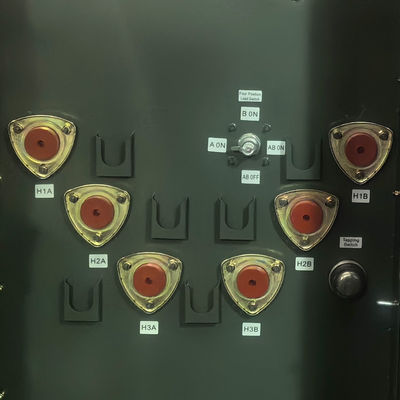

• एचवी टर्मिनलों का मृत और सक्रिय फ्रंट प्रकार।
• HV BIL 45 ₹ 150 kV (मृत मोर्चा) 200 kV (जीवित मोर्चा)
• LV BIL 30 ¢ 60 kV।
• कम वोल्टेज वाले दरवाजे का तीन बिंदु लॉक।
• उच्च वोल्टेज वाला दरवाजा, जिसे केवल इसके बाद खोला जा सकता है
कम वोल्टेज का दरवाजा खुला है।
• कठोर इस्पात विभाजन।
• ट्रांसफार्मर टैंक कवर से आधार तक वेल्डेड है।
• स्थाई नाम की पट्टिका।
• एक इंच का एनपीटी पाइप कैप भरने का प्रावधान।
• ANSI टैंक ग्राउंड पैड।
• एक इंच का ड्रेन वाल्व और सैम्पलर।
• स्वचालित दबाव-बचत वाल्व (35 SCFM) ।
• (2) 2.5% पूर्ण क्षमता नल से ऊपर नल परिवर्तक
और नाममात्र से नीचे है।
• ट्रांसफार्मर में एक 10×18 (या 14×25) हाथ का छेद
टैंक कवर।
• जैतून के हरे रंग का चित्र (Munsell 7GY 3.29/1.5) ।
• डिजाइन, निर्माण और परीक्षण के अनुसार
नवीनतम ANSI मानकों के साथ
मुख्य डेटा
ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
चरण | तीन चरण |
क्षमता | 300 केवीए |
वेक्टर समूह | DYN1 |
प्राथमिक वोल्टेज | 13800V |
प्राथमिक फासोर | डेल्टा |
माध्यमिक वोल्टेज | 208Y/120 |
आवृत्ति | 60 हर्ट्ज |
तापमान में वृद्धि | 65°C |
इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
टैप चेंजर | 5-स्थिति टैप चेंजर |
प्रतिबाधा | 5७५% |
लोड ब्रेक स्विच | 4-स्थिति लोड ब्रेक स्विच |
दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, सीएसए मानकों को पूरा करता है एएनएसआई/आईईईई मानकों को पूरा करता है |
घुमावदार सामग्री | तांबा |
परिवेश तापमान रेटिंग | 40°C |
परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
ध्वनि स्तर | 55 डीबीए |
आयाम* | 61-डब्ल्यू x 54-डी x 69-एच |
कुल वजन (तरल भरकर) * | 3,637 पाउंड |
रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
सीएसए दक्षता रेटिंग्स को पूरा करता है/अधिक करता है | |
दक्षता % | 99.00% |
कुल भार हानि (वाट में) 100% पर | +/- 3,500W |
तकनीकी चित्र
विनिर्देश
थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5 केवीए | 200 | 1500 | ||
150 केवीए | 280 | 2200 | ||
225 केवीए | 400 | 3050 | ||
300 केवीए | 480 | 3650 | ||
500 केवीए | 680 | 5100 | ||
750 केवीए | 980 | 7500 | ||
1000 केवीए | 1150 | 10300 | ||
1500 केवीए | 1640 | 14500 | ||
2000 केवीए | 2160 | 20645 | ||
2500 केवीए | 2680 | 23786 | ||
3000 केवीए | 3300 | 25300 | ||
3750 केवीए | 4125 | 27875 | ||
5000 केवीए | 5200 | 30000 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
