| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | WINLEY |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | एस-75/15 |
| न्यूनतम आदेश मात्रा: | एक इकाई |
| मूल्य: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000सेट/माह |
| चरण: | तीन फ़ेज़ | क्षमता: | 75 केवीए या अनुकूलित |
|---|---|---|---|
| प्राथमिक वोल्टेज: | 12470जीआरडीवाई/7200वी | माध्यमिक वोल्टेज: | 480वाई/277 |
| कूलिंग क्लास: | KNAN; स्व-ठंडा हुआ | इन्सुलेशन रेटिंग: | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| मुख्य सामग्री: | अनाज उन्मुख इस्पात | घुमावदार सामग्री: | तांबा/एल्यूमीनियम |
| हाई लाइट: | पैड माउंटेड इलेक्ट्रिक ट्रांसफार्मर,75 केवीए तीन चरण विद्युत ट्रांसफार्मर,थ्रीफेज पैड माउंटेड ट्रांसफार्मर |
||

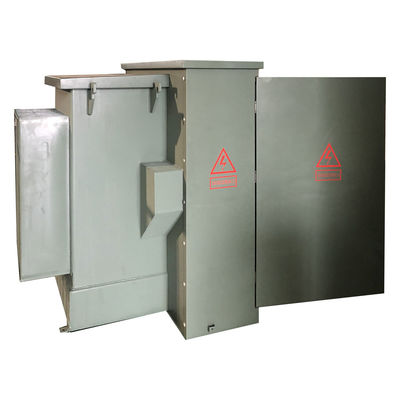

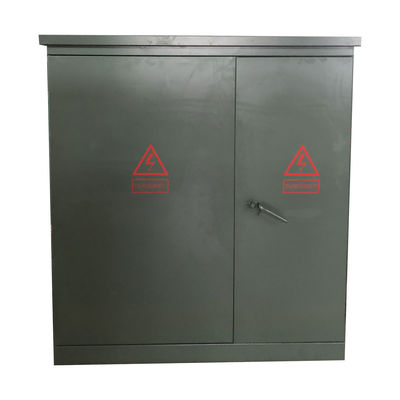

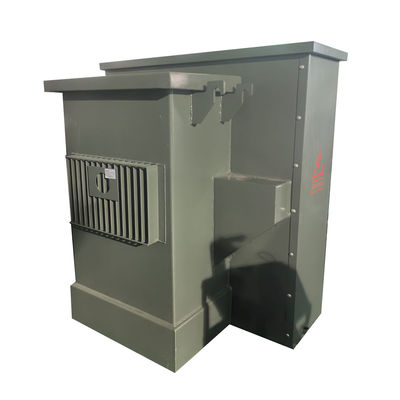

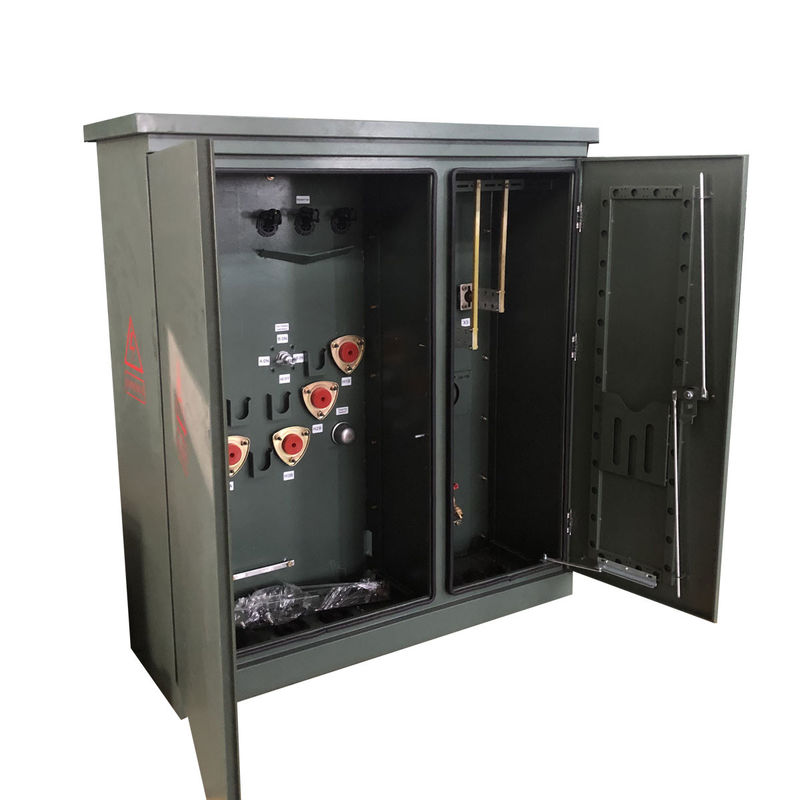

75 केवीए तीन चरण पैड से लगे विद्युत ट्रांसफार्मर 12470V से 480V तक
विंली लागू एएनएसआई®/आईईईई® मानकों को पूरा करने वाले तरल से भरे थ्रीफेज पैड-माउंटेड वितरण ट्रांसफार्मर की एक पूरी लाइन प्रदान करता है। इसमें छोटी मात्रा और उचित संरचना है।संयुक्त ट्रांसफार्मर विशेष रूप से लोड केंद्र शहर ग्रिड के लिए लागू होता है, इसलिए यह खपत को कम कर सकता है और बिजली की आपूर्ति की गुणवत्ता में सुधार कर सकता है।सार्वजनिक स्थान और औद्योगिक खनन उद्यम और अन्य वितरण स्थल.
प्रदर्शन
1) संरचना कॉम्पैक्ट और उचित है, और मात्रा छोटी है, जो समान क्षमता के यूरोपीय शैली के बॉक्स परिवर्तन का केवल एक तिहाई है;
2)पूरी तरह से सील, पूरी तरह से अछूता संरचना, सुरक्षा बाधाओं को स्थापित करने की आवश्यकता नहीं है, और व्यक्तिगत सुरक्षा के लिए विश्वसनीय गारंटी;
3)उपयोगकर्ताओं के लिए चुनने के लिए विभिन्न प्रकार की बिजली आपूर्ति योजनाएं हैं, जो टर्मिनल बिजली आपूर्ति को अपना सकती हैं और रिंग नेटवर्क या दोहरी बिजली आपूर्ति को महसूस कर सकती हैं;
4)S11 तेल-डुबकी शक्ति ट्रांसफार्मर अपनाया जाता है, जिसमें कम हानि, कम तापमान वृद्धि और मजबूत अधिभार क्षमता होती है;
5)सुरक्षा के लिए डबल फ्यूज (बैकअप प्रोटेक्शन फ्यूज + प्लग-इन फ्यूज) का प्रयोग किया जाता है।और प्लग-इन फ्यूज फ्यूज में उत्पाद के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करने के लिए वर्तमान और तापमान दोहरी संवेदनशीलता विशेषताएं हैं;
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | तीन चरण |
| क्षमता | 75 केवीए |
| वेक्टर समूह | यिनयिन0 |
| प्राथमिक वोल्टेज | 12470GrdY/7200 |
| माध्यमिक वोल्टेज | 480Y/277 |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| टैप चेंजर | 5-स्थिति टैप चेंजर |
| Qty पर टैप करें | (2) नल से ऊपर एफसीएएन, (2) नल से नीचे एफसीबीएन |
| टैप करें % | 2.5 प्रतिशत |
| टैप चेंजर स्विच रेटिंग | 200-एम्पियर, 15 केवी |
| प्रतिबाधा (सामान्य) | 3०% |
| घुमावदार सामग्री | एल्यूमीनियम |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 51 डीबीए |
| आयाम* | 61''-W x 43''-D x 69''-H |
| कुल वजन (तरल भरकर) * | 2,160 पाउंड |
| रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
| दक्षता % | 99१०% |
| कोई भार हानि नहीं (वाट में) | +/- 190W |
| 100% पर पूर्ण भार हानि (वाट में) | +/- 950W |
तकनीकी चित्र
विनिर्देश
| थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
| नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
| नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
| 75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5 केवीए | 200 | 1500 | ||
| 150 केवीए | 280 | 2200 | ||
| 225 केवीए | 400 | 3050 | ||
| 300 केवीए | 480 | 3650 | ||
| 500 केवीए | 680 | 5100 | ||
| 750 केवीए | 980 | 7500 | ||
| 1000 केवीए | 1150 | 10300 | ||
| 1500 केवीए | 1640 | 14500 | ||
| 2000 केवीए | 2160 | 20645 | ||
| 2500 केवीए | 2680 | 23786 | ||
| 3000 केवीए | 3300 | 25300 | ||
| 3750 केवीए | 4125 | 27875 | ||
| 5000 केवीए | 5200 | 30000 | ||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
