चरण: | तीन फ़ेज़ | क्षमता: | 3000 केवीए या अनुकूलित |
---|---|---|---|
प्राथमिक वोल्टेज: | 34500GrdY | माध्यमिक वोल्टेज: | 208वाई/120 |
कूलिंग क्लास: | KNAN; स्व-ठंडा हुआ | तापमान बढ़ना: | 65 डिग्री सेल्सियस |
वेक्टर समूह: | YnYn | घुमावदार सामग्री: | ताँबा |
हाई लाइट: | एएनएसआई मानक पैड माउंट ट्रांसफार्मर,आईईईई इलेक्ट्रिकल पैड माउंटेड ट्रांसफार्मर,तेल में डूबा ट्रांसफार्मर 34500V |
एएनएसआई आईईईई मानक 13200 वी से 208 वी लूप फीड तेल डूबे हुए इलेक्ट्रिकल पैड माउंट ट्रांसफार्मर

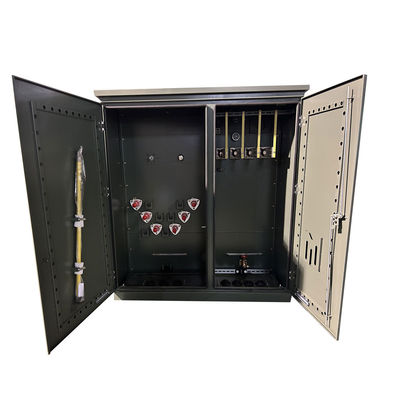

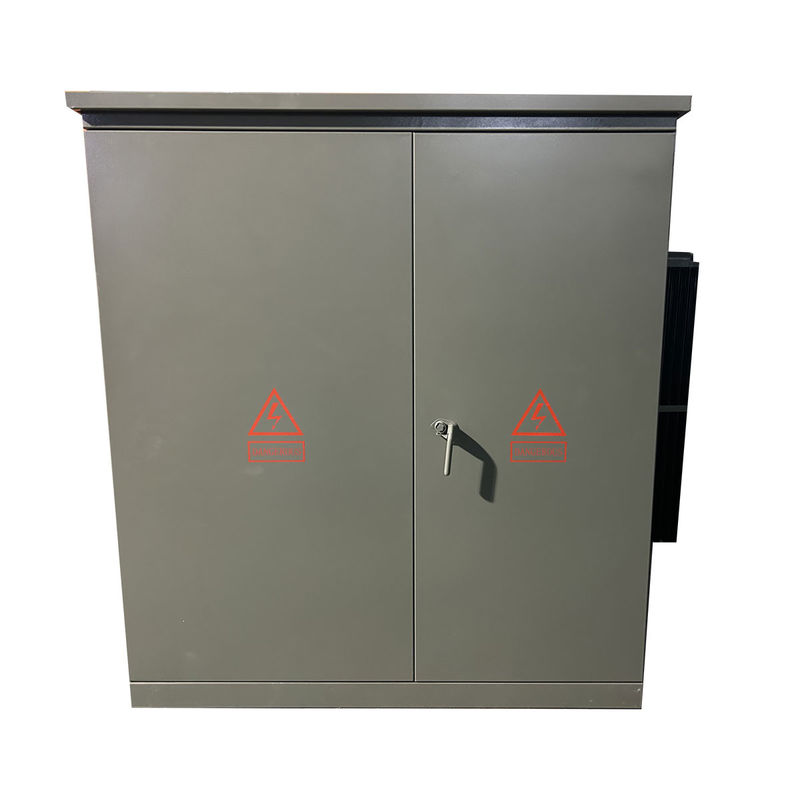

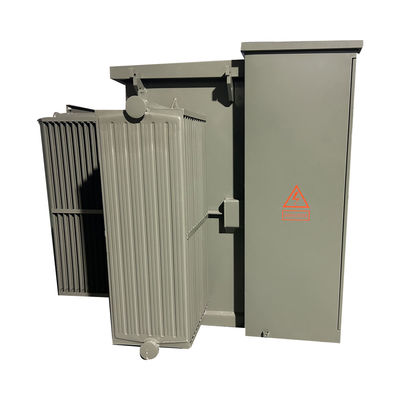

एक पैडमाउंट या पैड-माउंटेड ट्रांसफार्मर एक कंक्रीट पैड पर माउंट किए गए एक लॉक स्टील कैबिनेट में ग्राउंड माउंटेड इलेक्ट्रिक पावर डिस्ट्रीब्यूशन ट्रांसफार्मर है।चूंकि सभी संचालित कनेक्शन बिंदुओं को एक जमीन धातु आवास में सुरक्षित रूप से संलग्न कर रहे हैं, एक पैडमाउंट ट्रांसफार्मर को उन स्थानों पर स्थापित किया जा सकता है जहां एक बाड़दार संलग्नक के लिए जगह नहीं है।
उत्पाद संरचना
1) संरचना कॉम्पैक्ट और उचित है, और मात्रा छोटी है, जो समान क्षमता के यूरोपीय शैली के बॉक्स परिवर्तन का केवल एक तिहाई है;
2)पूरी तरह से सील, पूरी तरह से अछूता संरचना, सुरक्षा बाधाओं को स्थापित करने की आवश्यकता नहीं है, और व्यक्तिगत सुरक्षा के लिए विश्वसनीय गारंटी;
3)उपयोगकर्ताओं के लिए चुनने के लिए विभिन्न प्रकार की बिजली आपूर्ति योजनाएं हैं, जो टर्मिनल बिजली आपूर्ति को अपना सकती हैं और रिंग नेटवर्क या दोहरी बिजली आपूर्ति को महसूस कर सकती हैं;
4)S11 तेल-डुबकी शक्ति ट्रांसफार्मर अपनाया जाता है, जिसमें कम हानि, कम तापमान वृद्धि और मजबूत अधिभार क्षमता होती है;
5)सुरक्षा के लिए डबल फ्यूज (बैकअप प्रोटेक्शन फ्यूज + प्लग-इन फ्यूज) का प्रयोग किया जाता है।और प्लग-इन फ्यूज फ्यूज में उत्पाद के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करने के लिए वर्तमान और तापमान दोहरी संवेदनशीलता विशेषताएं हैं;
200 ए केबल कनेक्टर को लोड के तहत प्लग और अनप्लग किया जा सकता है, और आपात स्थिति में लोड स्विच के रूप में संचालित किया जा सकता है। इसमें एक अलगाव स्विच की विशेषताएं भी हैं।
7. घुमाव Dyn11 कनेक्शन को अपनाता है और लोहे के कोर एक तीन-चरण चार-स्तंभ संरचना को अपनाता है, ताकि उत्पाद किसी भी असममित भार के तहत चल सके, और तटस्थ बिंदु बहाव नहीं करता है,वोल्टेज स्थिर, बिजली की आपूर्ति की गुणवत्ता उच्च है, कैबिनेट गर्म हो जाता है, शोर कम है, और बिजली संरक्षण प्रदर्शन अच्छा है;
8)कैबिनेट विरोधी संक्षारण डिजाइन और विशेष स्प्रे पेंट उपचार, सुंदर और उपन्यास, विभिन्न वातावरण के लिए उपयुक्त, और शहर को सुंदर बनाने के प्रभाव को प्राप्त करता है।
मुख्य डेटा
ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
ऑपरेशन | चरण-नीचे का संचालन |
चरण | तीन चरण |
क्षमता | 3MVA (3000 KVA) |
वेक्टर समूह | यिनयिन |
प्राथमिक वोल्टेज | 34500 वोल्ट |
प्राथमिक बीआईएल | 150 केवी |
माध्यमिक वोल्टेज | 13200गर्डी |
तापमान में वृद्धि | 65°C |
इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
प्रतिबाधा | 5७५% |
आवृत्ति | 60 हर्ट्ज |
घुमावदार सामग्री | तांबा |
दक्षता % | 99.20% |
कोई भार हानि नहीं (वाट में) | +/- 2,700W |
100% पर पूर्ण भार हानि (वाट में) | +/- 15,500W |
सामान्य उपयोग के लिए पर्यावरणीय परिस्थितियाँ
ऊंचाईः 1000 मीटर से अधिक नहीं;
परिवेश का तापमानः +40°C से अधिक नहीं, -25°C से कम नहीं, दैनिक औसत तापमान अंतर 35°C से अधिक नहीं, वार्षिक औसत तापमान अंतर 20°C से अधिक नहीं;
हवा की गति 35m/s से अधिक नहीं है;
स्थापना स्थल में कोई विस्फोट खतरा नहीं है, कोई रासायनिक संक्षारण और गंभीर कंपन नहीं है;
शीतलन विधिः प्राकृतिक वायु शीतलन (एएन)
तकनीकी चित्र
विनिर्देश
थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5 केवीए | 200 | 1500 | ||
150 केवीए | 280 | 2200 | ||
225 केवीए | 400 | 3050 | ||
300 केवीए | 480 | 3650 | ||
500 केवीए | 680 | 5100 | ||
750 केवीए | 980 | 7500 | ||
1000 केवीए | 1150 | 10300 | ||
1500 केवीए | 1640 | 14500 | ||
2000 केवीए | 2160 | 20645 | ||
2500 केवीए | 2680 | 23786 | ||
3000 केवीए | 3300 | 25300 | ||
3750 केवीए | 4125 | 27875 | ||
5000 केवीए | 5200 | 30000 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
