| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | WINLEY |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | एस-1000/15 |
| न्यूनतम आदेश मात्रा: | एक इकाई |
| मूल्य: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000सेट/माह |
| चरण: | तीन फ़ेज़ | क्षमता: | 1000 केवीए |
|---|---|---|---|
| प्राथमिक वोल्टेज: | 34500V | माध्यमिक वोल्टेज: | 208वाई/120 |
| कूलिंग क्लास: | KNAN; स्व-ठंडा हुआ | तापमान बढ़ना: | 65 डिग्री सेल्सियस |
| मुख्य सामग्री: | अनाज उन्मुख इस्पात | घुमावदार सामग्री: | ताँबा |
| हाई लाइट: | तेल से डूबा हुआ ट्रांसफार्मर 1000kva,आईएसओ पैड माउंट ट्रांसफार्मर,1 एमवीए तेल में डूबा ट्रांसफार्मर |
||

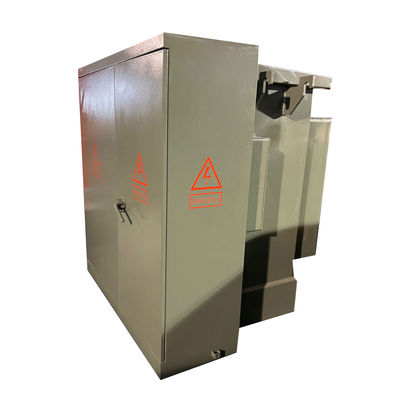

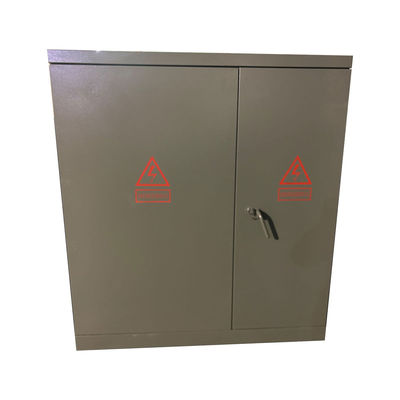

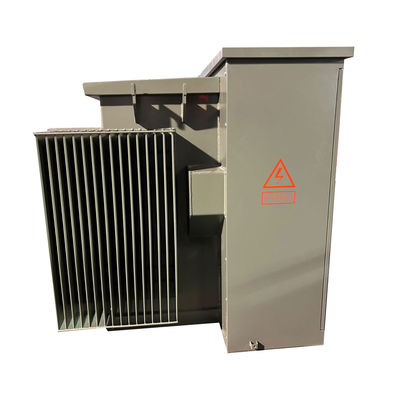

तीन चरण 1000kva तेल डूबा हुआ विद्युत पैड घुड़सवार प्रकार ट्रांसफार्मर 34.5KV से 208V
विन्ली लागू एएनएसआई®/आईईईई® मानकों को पूरा करने वाले तरल से भरे थ्रीफेज पैड-माउंटेड वितरण ट्रांसफार्मर की एक पूरी लाइन प्रदान करता है।,यह उच्च वोल्टेज और बड़ी क्षमता वाले अवसरों के लिए उपयुक्त है, जैसे कि पावर सबस्टेशन, औद्योगिक बिजली की खपत, आदि।तेल से डूबे हुए ट्रांसफार्मर में बेहतर प्रदर्शन और स्थिरता होती है.
उत्पाद संरचना
1) ट्रांसफार्मर भाग और नियंत्रण कैबिनेट भाग संयुक्त राज्य अमेरिका संस्करण का, जिसमें ट्रांसफार्मर भाग एक पूरी तरह से सील संरचना है,और अछूता तेल दो प्रकार के उच्च प्रज्वलन बिंदु तेल या साधारण तेल हो सकता है.

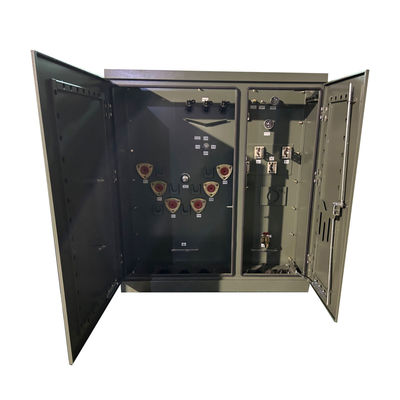

2) नियंत्रण कक्ष को उच्च वोल्टेज कक्ष और निम्न वोल्टेज कक्ष में विभाजित किया गया है।
3) उच्च वोल्टेज कक्ष के साथ सुसज्जित हैः उच्च वोल्टेज केबल प्लग, बिजली arrester, लोड स्विच ऑपरेटिंग हैंडल, गैर उत्तेजना नल स्विच हैंडल, प्लग-इन फ्यूज, दबाव रिलीज वाल्व,थर्मामीटर, प्रेशर गेज, ऑयल पोजीशन गेज, ऑयल फिलिंग प्लग, ऑयल ड्रेन वाल्व आदि, लोड स्विच, ऑफ-एक्सिटेंस नल चेंजर्स, प्लग-इन फ्यूज आदि।सभी ट्रांसफार्मर तेल में ट्रांसफार्मर कोर के साथ विसर्जित हैंउच्च वोल्टेज केबल और ट्रांसफार्मर को कोहनी केबल कनेक्टरों से जोड़ा जाता है।
4) निम्न वोल्टेज पक्ष को वायु सर्किट ब्रेकर, वर्तमान ट्रांसफार्मर, साथ ही विद्युत ऊर्जा मीटर, एम्पमीटर और वोल्टमीटर के साथ स्थापित किया जा सकता है,और आउटपुट सर्किट और क्षमता मुआवजा उपकरणों उपयोगकर्ता की जरूरतों के अनुसार कॉन्फ़िगर किया जा सकता है.
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| ऑपरेशन | चरण-नीचे का संचालन |
| चरण | तीन चरण |
| क्षमता | 1MVA (1000 KVA) |
| वेक्टर समूह | DYN1 |
| प्राथमिक वोल्टेज | 4160V |
| प्राथमिक बीआईएल | 60 केवी |
| माध्यमिक वोल्टेज | 480Y/277 |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| प्रतिबाधा | 5७५% |
| लोड ब्रेक स्विच रेटिंग | 300-एम्पियर, 5 केवी |
| घुमावदार सामग्री | एल्यूमीनियम/कॉपर |
| दक्षता % | 99.20% |
| कोई भार हानि नहीं (वाट में) | +/- 1,300W |
| 100% पर पूर्ण भार हानि (वाट में) | +/- 8,500W |
मानक विशेषताएं
• 60 हर्ट्ज का संचालन।
• 65°C औसत घुमावदार वृद्धि।
• रेडियल और लूप फ़ीड व्यवस्थाएं।
• एचवी टर्मिनलों का मृत और सक्रिय फ्रंट प्रकार।
• HV BIL 45 ₹ 150 kV (मृत मोर्चा) 200 kV (जीवित मोर्चा)
• LV BIL 30 ¢ 60 kV।
• कम वोल्टेज वाले दरवाजे का तीन बिंदु लॉक।
• उच्च वोल्टेज वाला दरवाजा, जिसे केवल इसके बाद खोला जा सकता है
कम वोल्टेज का दरवाजा खुला है।
• कठोर इस्पात विभाजन।
• ट्रांसफार्मर टैंक कवर से आधार तक वेल्डेड है।
• स्थाई नाम की पट्टिका।
• एक इंच का एनपीटी पाइप कैप भरने का प्रावधान।
• ANSI टैंक ग्राउंड पैड।
• एक इंच का ड्रेन वाल्व और सैम्पलर।
• स्वचालित दबाव-बचत वाल्व (35 SCFM) ।
• (2) 2.5% पूर्ण क्षमता नल से ऊपर नल परिवर्तक
और नाममात्र से नीचे है।
• ट्रांसफार्मर में एक 10×18 (या 14×25) हाथ का छेद
टैंक कवर।
• जैतून के हरे रंग का चित्र (Munsell 7GY 3.29/1.5) ।
• डिजाइन, निर्माण और परीक्षण के अनुसार
नवीनतम ANSI मानकों के साथ
तकनीकी चित्र
विनिर्देश
| थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
| नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
| नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
| 75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5 केवीए | 200 | 1500 | ||
| 150 केवीए | 280 | 2200 | ||
| 225 केवीए | 400 | 3050 | ||
| 300 केवीए | 480 | 3650 | ||
| 500 केवीए | 680 | 5100 | ||
| 750 केवीए | 980 | 7500 | ||
| 1000 केवीए | 1150 | 10300 | ||
| 1500 केवीए | 1640 | 14500 | ||
| 2000 केवीए | 2160 | 20645 | ||
| 2500 केवीए | 2680 | 23786 | ||
| 3000 केवीए | 3300 | 25300 | ||
| 3750 केवीए | 4125 | 27875 | ||
| 5000 केवीए | 5200 | 30000 | ||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
