| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-25/13.2 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

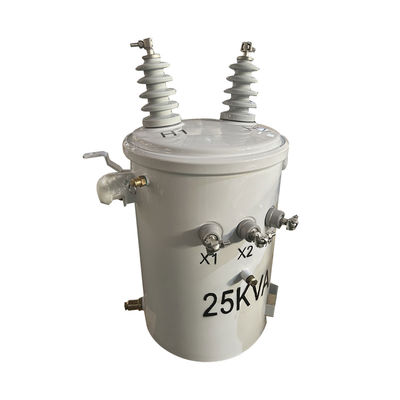

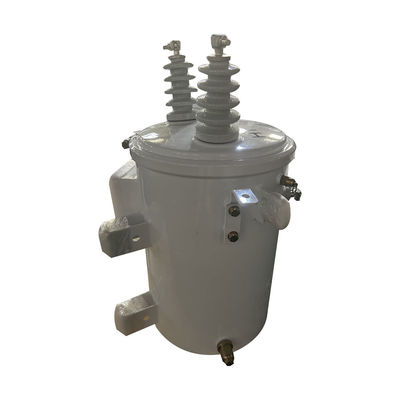

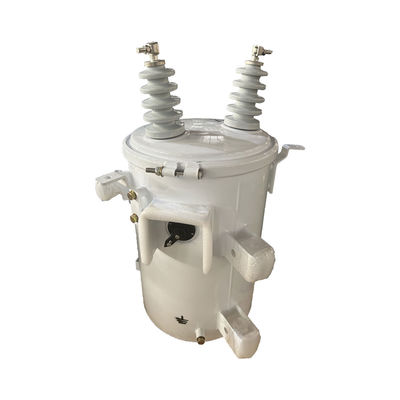

25kva सिंगल फेज पोल माउंट डिस्ट्रीब्यूशन ट्रांसफार्मर 13.2KV से 240V 37.5kva 50kva 250kva 100kva 150kva
विकेन्द्रीकृत विद्युत आपूर्ति वाले वितरण नेटवर्क में, एकल-चरण ट्रांसफार्मर में वितरण ट्रांसफार्मर के रूप में महत्वपूर्ण फायदे हैं।यह कम वोल्टेज वितरण लाइनों की लंबाई को कम कर सकता है, लाइन के नुकसान को कम करने और बिजली की आपूर्ति की गुणवत्ता में सुधार करता है। यह एक उच्च दक्षता वाले ऊर्जा-बचत घाव लोहे के कोर संरचना डिजाइन को अपनाता है।ट्रांसफार्मर की विशेषता है कि यह पोल माउंटिंग प्रकार सस्पेंशन स्थापना विधि को अपनाता हैकम वोल्टेज बिजली आपूर्ति के त्रिज्या को कम कर सकते हैं और कम वोल्टेज लाइन के नुकसान को 60% से अधिक तक कम कर सकते हैं।ट्रांसफार्मर एक मजबूत अधिभार क्षमता के साथ एक पूरी तरह से सील संरचना को अपनाता है, निरंतर संचालन में उच्च विश्वसनीयता, सरल रखरखाव और लंबी सेवा जीवन।
मानक विशेषता
*लागत प्रभावी डिजाइन
*उच्च दक्षता और कम शोर स्तर
*दोहरे वोल्टेज की क्षमता
*कोटिंग IEEE C57 मानक को पूरा करता है या उससे अधिक है
*पर्यावरण कारकों से सुरक्षा के लिए उत्कृष्ट सीलिंग
*पोलीमर प्रकार के कम वोल्टेज बुशिंग

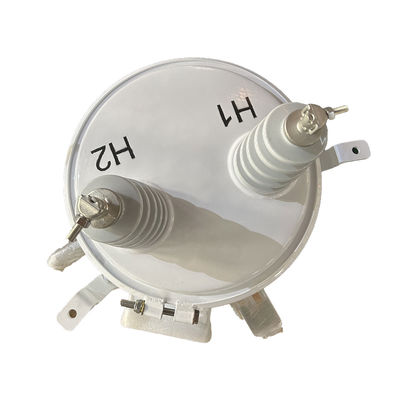

*पोर्सिलेन प्रकार के उच्च वोल्टेज बुशिंग
* सुविधाजनक कवर या साइडमाउंटेड वोल्टेज बुशिंग

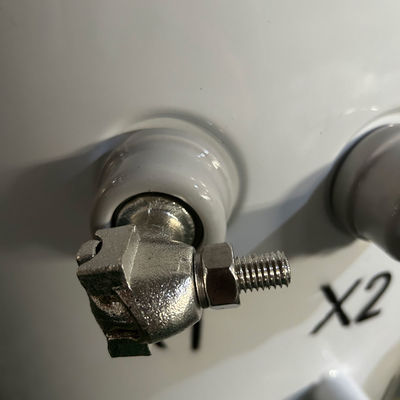

*स्पेड या क्लैंप प्रकार के टर्मिनल
*मिनीरल तेल और बायोडिग्रेडेबल वनस्पति तेल दोनों के साथ संगत
*आवश्यक होने पर उपलब्ध ब्रैकेटों के साथ अधिभार रोधी ब्रैकेट के लिए प्रावधान
मुख्य डेटा
| ट्रांसफार्मर प्रकार | ओवरहेड वितरण ट्रांसफार्मर, पारंपरिक प्रकार |
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पोल घुड़सवार |
| ट्रांसफार्मर ध्रुवीयता प्रकार | घटाव |
| चरण | एकल चरण |
| क्षमता | 25 केवीए |
| प्राथमिक वोल्टेज | 13200GrdY/7620 |
| प्राथमिक वोल्टेज वर्ग | 15 केवी वर्ग |
| प्राथमिक बीआईएल | 95 केवी |
| माध्यमिक वोल्टेज | 120/240V (L-N-L) |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| टैप चेंजर | 5-स्थिति टैप चेंजर w/ बाहरी ऑपरेटिंग हैंडल |
| Qty पर टैप करें | (2) एफसीएएन ऊपर, (2) एफसीबीएन नीचे |
| टैप करें % | 2.5 प्रतिशत |
| टैप चेंजर स्विच स्थान | टैंक शरीर के मध्य, माउंटिंग प्रावधानों के बाईं ओर |
| प्रतिबाधा | 20.5% विशिष्ट |
| द्रव भार* | 99.21 पाउंड |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| ध्वनि स्तर | 48 डीबीए |
| आयाम* | 21.65''-W x 24.8''-D x 40.16''-H |
| कुल वजन (तरल भरकर) * | 470 पाउंड |
विनिर्देश
| 10kva-500kva एकल चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्नः वारंटी कितनी है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करते हैं, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
