चरण: | तीन फ़ेज़ | क्षमता: | 2500 केवीए |
---|---|---|---|
प्राथमिक वोल्टेज: | 4160V | माध्यमिक वोल्टेज: | 480वाई/277 |
वेक्टर समूह: | Dyn1 | तापमान बढ़ना: | 65 डिग्री सेल्सियस |
प्रतिबाधा (सामान्य): | 5.75% | आवृत्ति: | 60 हर्ट्ज |
हाई लाइट: | 2500 क्वा पैड माउंटेड ट्रांसफार्मर,थ्रीफेज पैड माउंटेड ट्रांसफार्मर 480V,आईएसओ तेल प्रकार ट्रांसफार्मर |

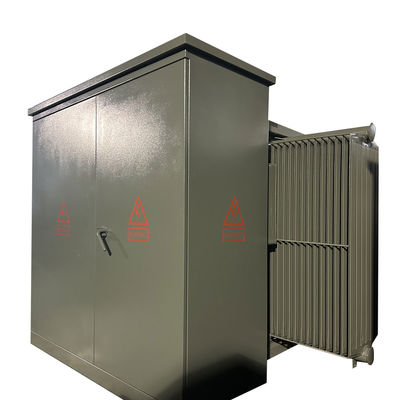

2500Kva तीन चरण पैड घुड़सवार ट्रांसफार्मर कदम नीचे4160V से 480V तक
विवरण:
हम इस सबस्टेशन को अपने ड्राइंग/सिंगल लाइन डायग्राम (एसएलडी) और जरूरत के तहत उपयोगकर्ता और ग्राहकों की आवश्यकता के अनुसार बना सकते हैं।वीमानक IEC62271-200।

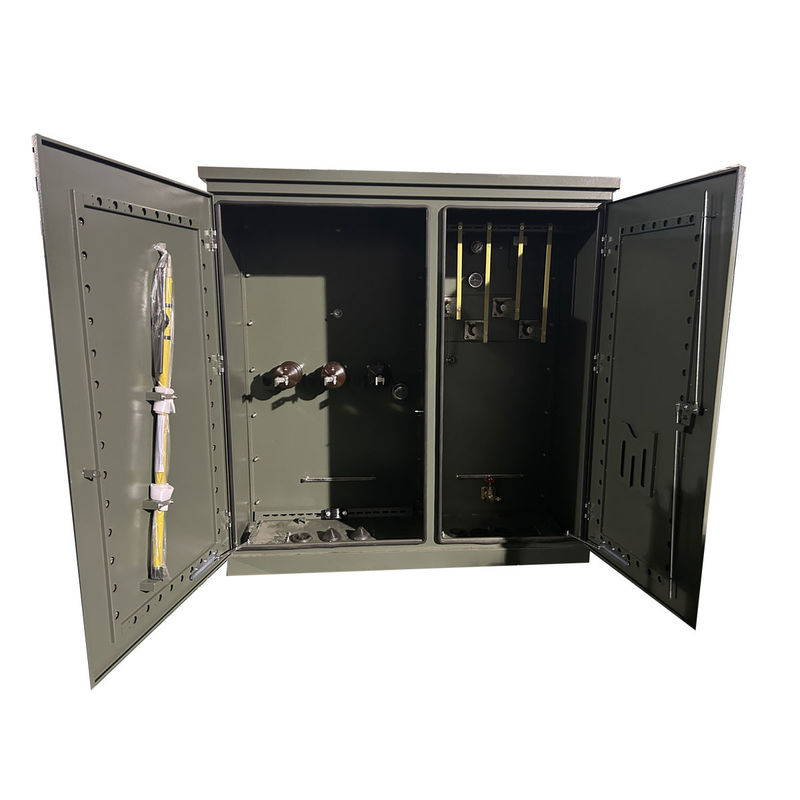

एच.वी. एवं एल.वी. डिब्बा पूर्ण कार्य के साथ है।
1) एच.वी. डिब्बे में बिजली की आपूर्ति की विभिन्न विधियां हैं जब 1 बार में बिजली की आपूर्ति का परीक्षण किया जाता है, यह एच.वी. परीक्षण की मांग को पूरा करने के लिए एच.वी. परीक्षण उपकरणों के साथ भी स्थापित किया जा सकता है।
2) ट्रांसफार्मर कम्पोस्ट S11,S13 या अन्य कम खपत वाले तेल डूबे हुए ट्रांसफार्मर और सूखे प्रकार के ट्रांसफार्मर का चयन किया जा सकता है।ट्रांसफार्मर के डिब्बे में स्वचालित स्टार्ट पवन शीतलन प्रणाली और प्रकाश व्यवस्था है.
3) कम वोल्टेज डिब्बे को उपयोगकर्ताओं की आवश्यकता के अनुसार बनाया जा सकता है, यह विद्युत बिजली आपूर्ति प्रणाली के लिए स्थिर या इकट्ठे संरचना को अपनाता है,इसके पास प्रकाश वितरण जैसे कई कार्य हैं,विद्युत वितरणविद्युत वितरण की गुणवत्ता में सुधार और उपयोगकर्ता की संतुष्टि के लिए।
इस सबस्टेशन के शरीर में मुख्य रूप से धातु सामग्री, स्टेनलेस स्टील सामग्री, गैर धातु सामग्री है... जो उपयोगकर्ता और ग्राहकों द्वारा चुना जा सकता है
यह सबस्टेशन विद्युत केबल बिजली नेटवर्क में एक बहुत ही महत्वपूर्ण बिजली वितरण और आपूर्ति इकाई है। यह एच.वी. नियंत्रण, सुरक्षा और रूपांतरण के साथ बिजली आपूर्ति का एक पूर्ण सेट है।वितरण.. यह 3 चरण AC 50Hz और रेटेड करंट मैक्स 1600KVA ट्रांसफार्मर में प्रयोग किया जाता है। यह व्यापक रूप से औद्योगिक और खनन उद्यमों, आवासीय क्षेत्रों, अस्पताल, मॉल,ऊंची इमारतें और अन्य वितरण प्रणाली.

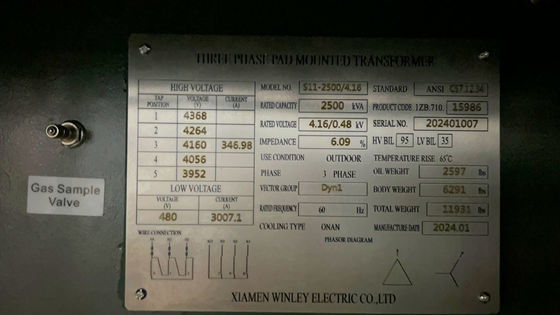

मुख्य डेटा
2500KVA विनिर्देश डेटा | |||
नहीं. | विशेष विवरण | इकाई | विनिर्देश |
1 | प्रकार | ~ | पैड माउंट, रेडियल फ़ीड |
2 | नामित क्षमता | केवीए | 2500 |
3 | चरण संख्या | ~ | 3 |
4 | प्राथमिक वोल्टेज | वी | 4160 |
5 | प्राथमिक समाप्ति | ~ | पोर्सिलेन बुशिंग |
6 | माध्यमिक वोल्टेज | वी | 480Y/277 |
7 | द्वितीयक कनेक्शन | ~ | 12 छेद |
8 | टैपिंग प्रकार | ~ | ऑफ-सर्किट टैपिंग |
9 | टैपिंग रेंज | % | ±2*2.5% |
10 | शीतलन विधि | ~ | ओएनएएन |
11 | नामित आवृत्ति | हर्ज | 60 |
12 | वेक्टर समूह | ~ | डायन1 |
13 | इन्सुलेशन वर्ग | ~ | A(105°C) |
14 | तापमान में वृद्धि | क | 65 |
15 | लोड से बाहर हानि | W | 2700 |
16 | लोड हानि (85°C) | W | 23200 |
17 | प्रतिबाधा | % | 5.0~7.5 |
18 | घुमावदार सामग्री | ~ | तामा |
विशेषता
1प्राथमिक स्विचिंग
१.५ पोजीशन टैप चेंजर।
2)4 स्थिति भार ब्रेक स्विच,एक गर्म छड़ी संचालित किया जा सकता है और मरम्मत और रखरखाव में लचीलापन की अनुमति देता है।
2समापन कनेक्शन
1)प्राथमिक बिजली केबल को कोहनी कनेक्टरों से जोड़ा जाता है।
2) लोडब्रेक सम्मिलन के साथ बाहरी रूप से क्लैंप किए गए बुशिंग कुएं।
3)इंटेग्रल लोडब्रेक या गैर लोडब्रेक बुशिंग।
4) द्वितीयक समापन NEMA 4-छेद, 6-छेद, 8-छेद, 10-छेद या 12-छेद के पैड के साथ बाहरी clamped bushings, पैड समर्थन उपलब्ध हैं।
3सुरक्षा यंत्र
1) बायोनेट फ्यूज आंशिक रेंज करंट लिमिटिंग फ्यूज।
2) स्वचालित क्रिया दबाव राहत उपकरण।
3) तेल स्तर मापक।
4) तेल तापमान माप।
5) प्रेशर वैक्यूम गेज।
6) नमूना लेने वाला निकासी वाल्व।
7)वितरण वर्ग, धातु ऑक्साइड रोधी, 3-36 केवी।
8)वितरण वर्ग, वाल्व प्रकार के बिजली रोधी, 3-27 kV।
विनिर्देश
थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5 केवीए | 200 | 1500 | ||
150 केवीए | 280 | 2200 | ||
225 केवीए | 400 | 3050 | ||
300 केवीए | 480 | 3650 | ||
500 केवीए | 680 | 5100 | ||
750 केवीए | 980 | 7500 | ||
1000 केवीए | 1150 | 10300 | ||
1500 केवीए | 1640 | 14500 | ||
2000 केवीए | 2160 | 20645 | ||
2500 केवीए | 2680 | 23786 | ||
3000 केवीए | 3300 | 25300 | ||
3750 केवीए | 4125 | 27875 | ||
5000 केवीए | 5200 | 30000 |
तकनीकी चित्र
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
