चरण: | तीन फ़ेज़ | क्षमता: | 5000 केवीए |
---|---|---|---|
प्राथमिक वोल्टेज: | 13800V | माध्यमिक वोल्टेज: | 480वाई/277 |
वेक्टर समूह: | Dyn1 | तापमान बढ़ना: | 65 डिग्री सेल्सियस |
प्रतिबाधा (सामान्य): | 5.75% | घुमावदार सामग्री: | एल्यूमीनियम |
हाई लाइट: | तेल प्रकार ट्रांसफार्मर 5000kva,13.8kv इलेक्ट्रिक ऑयल टाइप ट्रांसफार्मर,5000KVA पैड माउंट ट्रांसफार्मर |

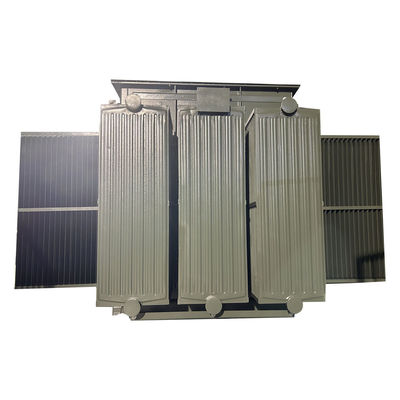

13.8kv तीन 3 चरण पैड घुड़सवार इलेक्ट्रिक तेल प्रकार ट्रांसफार्मर 5000kva
प्रदर्शन
1) संरचना कॉम्पैक्ट और उचित है, और आयतन छोटा है, जो समान क्षमता के यूरोपीय शैली के बॉक्स परिवर्तन का केवल एक तिहाई है;
2) पूरी तरह से सील, पूरी तरह से अछूता संरचना, सुरक्षा बाधाओं को स्थापित करने की आवश्यकता नहीं है, और व्यक्तिगत सुरक्षा के लिए विश्वसनीय गारंटी;
3) उपयोगकर्ताओं के लिए चुनने के लिए विभिन्न प्रकार की बिजली आपूर्ति योजनाएं हैं, जो टर्मिनल बिजली आपूर्ति को अपना सकती हैं और रिंग नेटवर्क या दोहरी बिजली आपूर्ति का एहसास कर सकती हैं;
4) S11 तेल-डुबकी शक्ति ट्रांसफार्मर अपनाया जाता है, जिसमें कम हानि, कम तापमान वृद्धि और मजबूत अधिभार क्षमता होती है;
5) सुरक्षा के लिए डबल फ्यूज (बैकअप प्रोटेक्शन फ्यूज + प्लग-इन फ्यूज) का प्रयोग किया जाता है।और प्लग-इन फ्यूज फ्यूज में उत्पाद के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करने के लिए वर्तमान और तापमान दोहरी संवेदनशीलता विशेषताएं हैं;
6) 200 ए केबल कनेक्टर को लोड के तहत प्लग और अनप्लग किया जा सकता है, और आपात स्थिति में लोड स्विच के रूप में संचालित किया जा सकता है। इसमें एक अलगाव स्विच की विशेषताएं भी हैं।
7) घुमाव Dyn11 कनेक्शन को अपनाता है और लोहे के कोर एक तीन-चरण चार-स्तंभ संरचना को अपनाता है, ताकि उत्पाद किसी भी असममित भार के तहत चल सके, और तटस्थ बिंदु बहाव नहीं करता है,वोल्टेज स्थिर, बिजली की आपूर्ति की गुणवत्ता उच्च है, कैबिनेट गर्म हो जाता है, शोर कम है, और बिजली संरक्षण प्रदर्शन अच्छा है;
8) कैबिनेट विरोधी संक्षारण डिजाइन और विशेष स्प्रे पेंट उपचार, सुंदर और उपन्यास, विभिन्न वातावरण के लिए उपयुक्त, और शहर को सुंदर बनाने के प्रभाव को प्राप्त करता है।
उत्पाद का विवरण
मुख्य डेटा
विनिर्देश डेटा | |||
नहीं. | विशेष विवरण | इकाई | विनिर्देश |
1 | प्रकार | ~ | पैड माउंट, लूप फ़ीड |
2 | नामित क्षमता | केवीए | 5000 |
3 | चरण संख्या | ~ | 3 |
4 | प्राथमिक वोल्टेज | वी | 13800डेल्टा |
5 | प्राथमिक बुशिंग | ~ | 600 ए बुशिंग |
6 | माध्यमिक वोल्टेज | वी | 480Y/277 |
10 | शीतलन विधि | ~ | ओएनएएन |
11 | नामित आवृत्ति | हर्ज | 60 |
12 | वेक्टर समूह | ~ | डायन1 |
13 | इन्सुलेशन वर्ग | ~ | ए |
14 | तापमान में वृद्धि | क | 65 |
15 | लोड से बाहर हानि | W | 4310 |
16 | लोड हानि (75°C) | W | 31000 |
17 | प्रतिबाधा | % | 7.5 |
18 | घुमावदार सामग्री | ~ | तांबा या एल्यूमीनियम |
19 | कोर सामग्री | ~ | सिलिकॉन स्टील |
20 | शीतलन सामग्री | खनिज तेल | |
21 | आवास सामग्री | ~ | 304 स्टेनलेस स्टील |
22 | आवास का रंग | ~ | मुन्सेल हरा |
23 | सेवा की स्थिति | ~ | घर के अंदर या बाहर |
24 | समुद्र का स्तर | एम | ≤ 1000 |
25 | मानक | ~ | ASNI |
उत्पाद संरचना

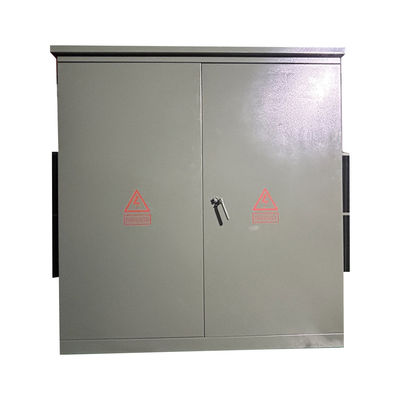

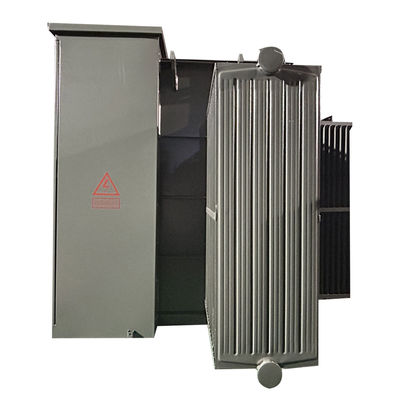

1)संयुक्त राज्य अमेरिका के संस्करण का ट्रांसफार्मर भाग और नियंत्रण कैबिनेट भाग, जिसमें से ट्रांसफार्मर भाग एक पूरी तरह से सील संरचना है,और अछूता तेल दो प्रकार के उच्च प्रज्वलन बिंदु तेल या साधारण तेल हो सकता है.

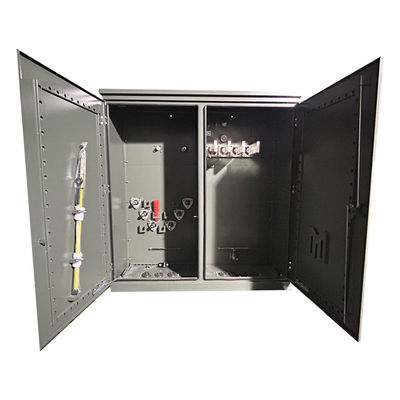

2)कंट्रोल कैबिनेट को एक उच्च वोल्टेज कक्ष और एक निम्न वोल्टेज कक्ष में विभाजित किया गया है।

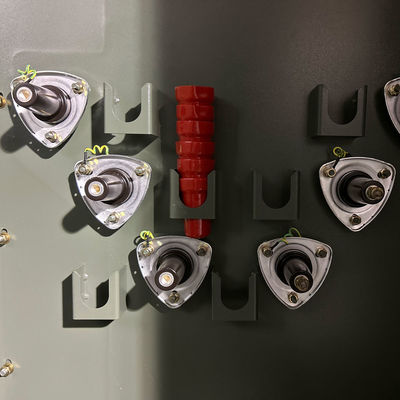

3)उच्च वोल्टेज कक्ष के साथ सुसज्जित हैः उच्च वोल्टेज केबल प्लग, बिजली रोधी, लोड स्विच ऑपरेटिंग हैंडल, गैर उत्तेजना नल स्विच हैंडल, प्लग-इन फ्यूज, दबाव रिलीज़ वाल्व,थर्मामीटर, प्रेशर गेज, ऑयल पोजीशन गेज, ऑयल फिलिंग प्लग, ऑयल ड्रेन वाल्व आदि, लोड स्विच, ऑफ-एक्सिटेंस नल चेंजर्स, प्लग-इन फ्यूज आदि।सभी ट्रांसफार्मर तेल में ट्रांसफार्मर कोर के साथ विसर्जित हैंउच्च वोल्टेज केबल और ट्रांसफार्मर को कोहनी केबल कनेक्टरों से जोड़ा जाता है।
4)कम वोल्टेज पक्ष को वायु सर्किट ब्रेकर, करंट ट्रांसफार्मर, साथ ही विद्युत ऊर्जा मीटर, एम्पेरमीटर और वोल्टमीटर के साथ स्थापित किया जा सकता है,और आउटपुट सर्किट और क्षमता मुआवजा उपकरणों उपयोगकर्ता की जरूरतों के अनुसार कॉन्फ़िगर किया जा सकता है.
विनिर्देश
थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5 केवीए | 200 | 1500 | ||
150 केवीए | 280 | 2200 | ||
225 केवीए | 400 | 3050 | ||
300 केवीए | 480 | 3650 | ||
500 केवीए | 680 | 5100 | ||
750 केवीए | 980 | 7500 | ||
1000 केवीए | 1150 | 10300 | ||
1500 केवीए | 1640 | 14500 | ||
2000 केवीए | 2160 | 20645 | ||
2500 केवीए | 2680 | 23786 | ||
3000 केवीए | 3300 | 25300 | ||
3750 केवीए | 4125 | 27875 | ||
5000 केवीए | 5200 | 30000 |
तकनीकी चित्र
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
