चरण: | तीन फ़ेज़ | क्षमता: | 2500 केवीए |
---|---|---|---|
प्राथमिक वोल्टेज: | 13200V | माध्यमिक वोल्टेज: | 480वाई/277 |
वेक्टर समूह: | Dyn1 | तापमान बढ़ना: | 65 डिग्री सेल्सियस |
प्रतिबाधा (सामान्य): | 5.75% | आवृत्ति: | 60 हर्ट्ज |
हाई लाइट: | पैड माउंटेड ट्रांसफार्मर 2500Kva,वितरण सबस्टेशन 13200V,थ्रीफेज वितरण सबस्टेशन |

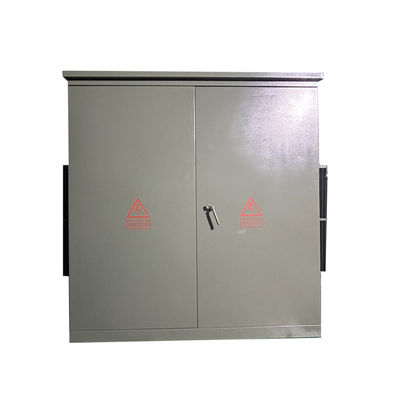

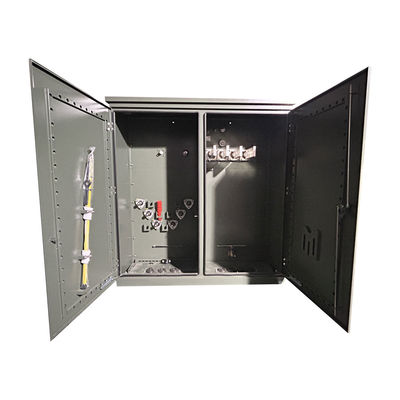

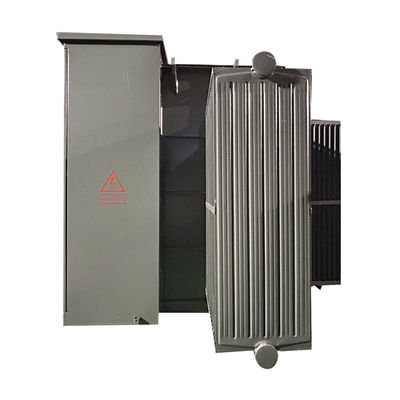

तीन चरण पैड घुड़सवार ट्रांसफार्मर वितरण पावर सबस्टेशन 13200V से 480V 2500 Kva
प्रदर्शन
1) संरचना कॉम्पैक्ट और उचित है, और आयतन छोटा है, जो समान क्षमता के यूरोपीय शैली के बॉक्स परिवर्तन का केवल एक तिहाई है;
2) पूरी तरह से सील, पूरी तरह से अछूता संरचना, सुरक्षा बाधाओं को स्थापित करने की आवश्यकता नहीं है, और व्यक्तिगत सुरक्षा के लिए विश्वसनीय गारंटी;
3) उपयोगकर्ताओं के लिए चुनने के लिए विभिन्न प्रकार की बिजली आपूर्ति योजनाएं हैं, जो टर्मिनल बिजली आपूर्ति को अपना सकती हैं और रिंग नेटवर्क या दोहरी बिजली आपूर्ति का एहसास कर सकती हैं;
4) S11 तेल-डुबकी शक्ति ट्रांसफार्मर अपनाया जाता है, जिसमें कम हानि, कम तापमान वृद्धि और मजबूत अधिभार क्षमता होती है;
5) सुरक्षा के लिए डबल फ्यूज (बैकअप प्रोटेक्शन फ्यूज + प्लग-इन फ्यूज) का प्रयोग किया जाता है।और प्लग-इन फ्यूज फ्यूज में उत्पाद के सुरक्षित और विश्वसनीय संचालन को सुनिश्चित करने के लिए वर्तमान और तापमान दोहरी संवेदनशीलता विशेषताएं हैं;
6) 200 ए केबल कनेक्टर को लोड के तहत प्लग और अनप्लग किया जा सकता है, और आपात स्थिति में लोड स्विच के रूप में संचालित किया जा सकता है। इसमें एक अलगाव स्विच की विशेषताएं भी हैं।
7) घुमाव Dyn11 कनेक्शन को अपनाता है और लोहे के कोर एक तीन-चरण चार-स्तंभ संरचना को अपनाता है, ताकि उत्पाद किसी भी असममित भार के तहत चल सके, और तटस्थ बिंदु बहाव नहीं करता है,वोल्टेज स्थिर, बिजली की आपूर्ति की गुणवत्ता उच्च है, कैबिनेट गर्म हो जाता है, शोर कम है, और बिजली संरक्षण प्रदर्शन अच्छा है;
8) कैबिनेट विरोधी संक्षारण डिजाइन और विशेष स्प्रे पेंट उपचार, सुंदर और उपन्यास, विभिन्न वातावरण के लिए उपयुक्त, और शहर को सुंदर बनाने के प्रभाव को प्राप्त करता है।
मुख्य डेटा
चरण | तीन चरण |
क्षमता | 2500 केवीए |
वेक्टर समूह | YnD1 |
प्राथमिक वोल्टेज | 480Y/277 |
प्राथमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
प्राथमिक फासोर | वाई-एन |
प्राथमिक बीआईएल | 30 केवी |
माध्यमिक वोल्टेज | 13200GrdY/7620 |
माध्यमिक वोल्टेज वर्ग | 15 केवी वर्ग |
माध्यमिक फासोर | मिट्टी से बना वाई |
माध्यमिक बीआईएल | 95 केवी |
आवृत्ति | 60 हर्ट्ज |
तापमान में वृद्धि | 65°C |
इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
प्रतिबाधा (सामान्य) | 5७५% |
लोड ब्रेक स्विच रेटिंग | 200-एम्पियर, 15 केवी |
लोड ब्रेक स्विच स्थान | उच्च वोल्टेज (एचवी) फ्रंट कॉम्पार्टमेंट |
दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
घुमावदार सामग्री | तांबा |
परिवेश तापमान रेटिंग | 40°C |
ध्वनि स्तर | 61 डीबीए |
ऊंचाई रेटिंग | समुद्र तल से 1000 मीटर की ऊंचाई पर |
मूल सामग्री | अनाज उन्मुख इस्पात |
टैंक सामग्री | लेपित स्टील |
सूखा वजन (तेल सहित) * | 4,566 पाउंड |
कुल वजन (तरल भरकर) * | 10,567 पाउंड |
दक्षता % | 99१०% |
कोई भार हानि नहीं (वाट में) | +/- 2,100W |
100% पर पूर्ण भार हानि (वाट में) | +/- 14,500W |
विशेषता
• 60 हर्ट्ज का संचालन।
• 65°C औसत घुमावदार वृद्धि।
• रेडियल और लूप फ़ीड व्यवस्थाएं।
• एचवी टर्मिनलों का मृत और सक्रिय फ्रंट प्रकार।
• HV BIL 45 ₹ 150 kV (मृत मोर्चा) 200 kV (लाइव मोर्चा)
• LV BIL 30 ¢ 60 kV।
• निम्न वोल्टेज वाले दरवाजे का तीन बिंदु लॉक।
• उच्च वोल्टेज वाला दरवाजा, जिसे केवल इसके बाद खोला जा सकता है
कम वोल्टेज का दरवाजा खुला है।
• कठोर इस्पात विभाजन।
• ट्रांसफार्मर टैंक कवर से आधार तक वेल्डेड है।
• स्थाई नाम की पट्टिका।
• एक इंच का एनपीटी पाइप कैप भरने का प्रावधान।
• ANSI टैंक ग्राउंड पैड।
• एक इंच का ड्रेन वाल्व और सैम्पलर।
• स्वचालित दबाव-बचत वाल्व (35 SCFM) ।
• (2) 2.5% पूर्ण क्षमता नल से ऊपर नल परिवर्तक
और नाममात्र से नीचे है।
• ट्रांसफार्मर में एक 10×18 (या 14×25) हाथ का छेद
टैंक कवर।
• जैतून के हरे रंग का चित्र (Munsell 7GY 3.29/1.5) ।
• डिजाइन, निर्माण और परीक्षण के अनुसार
नवीनतम ANSI मानकों के साथ
विनिर्देश
थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5 केवीए | 200 | 1500 | ||
150 केवीए | 280 | 2200 | ||
225 केवीए | 400 | 3050 | ||
300 केवीए | 480 | 3650 | ||
500 केवीए | 680 | 5100 | ||
750 केवीए | 980 | 7500 | ||
1000 केवीए | 1150 | 10300 | ||
1500 केवीए | 1640 | 14500 | ||
2000 केवीए | 2160 | 20645 | ||
2500 केवीए | 2680 | 23786 | ||
3000 केवीए | 3300 | 25300 | ||
3750 केवीए | 4125 | 27875 | ||
5000 केवीए | 5200 | 30000 |
तकनीकी चित्र
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
