| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | D-50/15 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

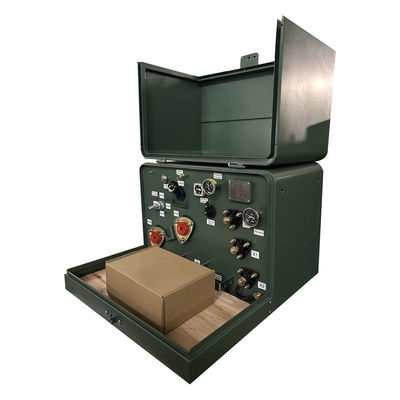

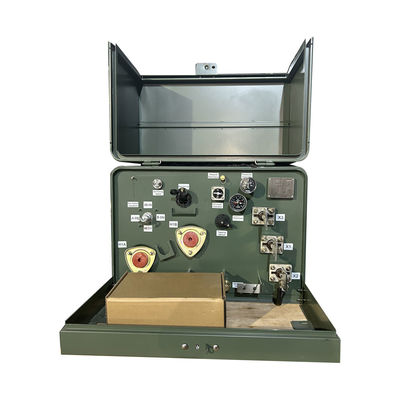

50Kva एकल चरण पैड माउंटेड ट्रांसफार्मर कदम नीचे 12.47Kv करने के लिए 208V
सिंगल फेज पैड माउंटेड ट्रांसफार्मर तेल-डुबकी वितरण ट्रांसफार्मर है। पारंपरिक ट्रांसफार्मर को बॉक्स-प्रकार के खोल में डिज़ाइन किया गया है। इसमें छोटे आकार, हल्के वजन,कम शोर, कम हानि, सुरक्षा और विश्वसनीयता.यह व्यापक रूप से आवासीय क्वार्टरों, वाणिज्यिक केंद्रों, अस्पतालों, पार्कों, स्कूलों, आदि में प्रयोग किया जाता है.लूप या रेडियल फीड में उपलब्ध, और मृत सामने हैं,एएनएसआई / सीएसए / आईईईई मानकों को पूरा या उससे अधिक है।
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड-माउंटेड, कम्पार्टमेंटल-टाइप II |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | एकल चरण |
| क्षमता | 50 केवीए |
| वेक्टर समूह | II6 |
| प्राथमिक वोल्टेज | 12470GrdY/7200 |
| प्राथमिक वोल्टेज वर्ग | 15 केवी वर्ग |
| प्राथमिक फासोर | मिट्टी से बना वाई |
| प्राथमिक बीआईएल | 95 केवी |
| माध्यमिक वोल्टेज | 120/240 (एल-एन-एल) |
| माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
| माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| प्रतिबाधा | 2% विशिष्ट |
| घुमावदार सामग्री | तांबा |
| आयाम* | 34.25''-W x 37.4''-D x 25.2''-H |
| सूखा वजन (तेल सहित) * | 507.05 पाउंड |
| कुल वजन (तरल भरकर) * | 1432.98 पाउंड |
| रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
| दक्षता | 99.00% |
| कोई भार हानि नहीं (वाट में) * | +/- 176W |
| भार हानि (वाट में) * | +/- 650W |
विशेषता
• ANSI®, IEEE® और NEMA® मानकों को पूरा करता है या उससे अधिक है
• वितरण ट्रांसफार्मर के लिए DOE ऊर्जा दक्षता मानक 10 CFR भाग 431 को पूरा करता है
• टैंक कोटिंग IEEE Std C57 से अधिक है।12.28TM-2005 और IEEE Std C57.12.29TM-2005 मानक (केवल स्टेनलेस स्टील इकाइयां)
• IEEE Std C57 के साथ पूर्ण अनुपालन।12.28TM-2005 मानक के लिए संलग्नक की अखंडता की आवश्यकताएं
• लेजर से उत्कीर्ण नाम की पट्टिका
• स्टेनलेस स्टील के लिफ्टिंग प्रावधान
• टैंक की ग्राउंडिंग के प्रावधान
• स्वचालित दबाव राहत उपकरण
• विद्युत ग्रेड खनिज तेल
• स्टेनलेस स्टील के पिन और बैरल के साथ हिंगिंग दरवाजा
• आसानी से संरेखित करने के लिए फ्लोटिंग लॉक जेब
• कैप्टिव स्टेनलेस स्टील पेंटाहेड दरवाजा लॉक बोल्ट
• तेल भरने और निकालने के प्रावधान
• हटाने योग्य थ्रेशोल्ड
• वेल्डेड गुंबददार टैंक कवर
• उच्च वोल्टेज बुशिंग कुएं - 200 ए
कारखाने की तस्वीरें
विनिर्देश
| 25kva-500kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | आईईईई/एएनएसआई/डीओई | 1०-४.५% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
चित्रण
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
