चरण: | तीन फ़ेज़ | क्षमता: | 225 के.वी.ए |
---|---|---|---|
प्राथमिक वोल्टेज: | 12470जीआरडीवाई/7200 | माध्यमिक वोल्टेज: | 480वाई/277 |
कूलिंग क्लास: | KNAN; स्व-ठंडा हुआ | घुमावदार सामग्री: | ताँबा |
प्रतिबाधा (सामान्य): | 5.75% | दक्षता: | 99.00% |
हाई लाइट: | 3 चरण तेल में डूबा विद्युत ट्रांसफार्मर,225Kva तेल डूबा हुआ विद्युत ट्रांसफार्मर,स्टेप डाउन इलेक्ट्रिकल ट्रांसफार्मर 480 वी |

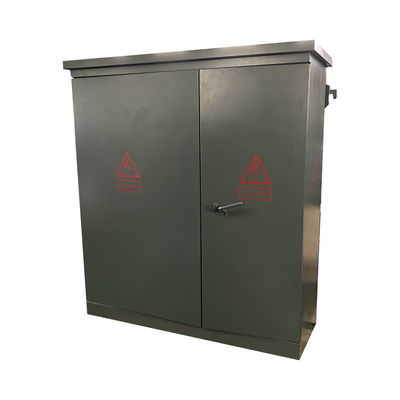

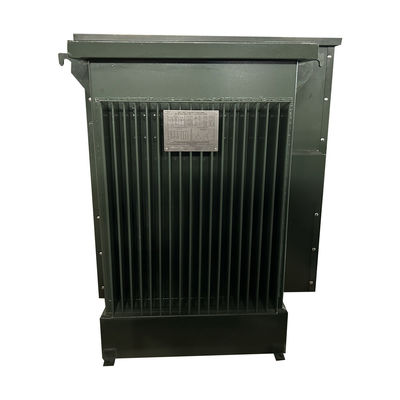

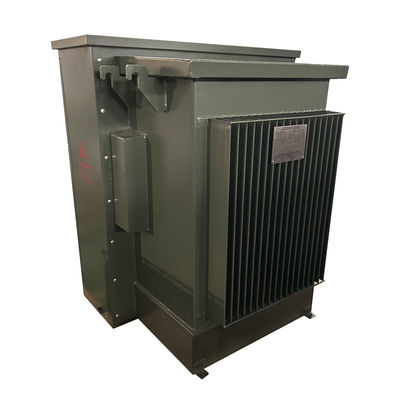

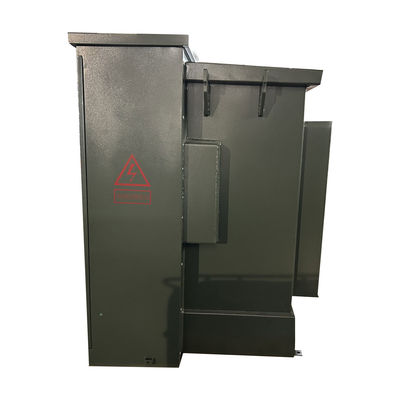

225 क्वा थ्री फेज पैड माउंट तेल डुबोया विद्युत ट्रांसफार्मर चरण नीचे 12.47 केवी से 480 वी
विवरण
हम इस सबस्टेशन को अपने ड्राइंग/सिंगल लाइन डायग्राम (एसएलडी) और जरूरत के तहत उपयोगकर्ता और ग्राहकों की आवश्यकता के अनुसार बना सकते हैं।वीमानक IEC62271-200।
एच.वी. एवं एल.वी. डिब्बा पूर्ण कार्य के साथ है।
1) एच.वी. डिब्बे में बिजली की आपूर्ति की विभिन्न विधियां हैं जब 1 बार में बिजली की आपूर्ति का परीक्षण किया जाता है, यह एच.वी. परीक्षण की मांग को पूरा करने के लिए एच.वी. परीक्षण उपकरणों के साथ भी स्थापित किया जा सकता है।
2) ट्रांसफार्मर कम्पोस्ट S11,S13 या अन्य कम खपत वाले तेल डूबे हुए ट्रांसफार्मर और सूखे प्रकार के ट्रांसफार्मर का चयन किया जा सकता है।ट्रांसफार्मर के डिब्बे में स्वचालित स्टार्ट पवन शीतलन प्रणाली और प्रकाश व्यवस्था है.
3) कम वोल्टेज डिब्बे को उपयोगकर्ताओं की आवश्यकता के अनुसार बनाया जा सकता है, यह विद्युत बिजली आपूर्ति प्रणाली के लिए स्थिर या इकट्ठे संरचना को अपनाता है,इसके पास प्रकाश वितरण जैसे कई कार्य हैं,विद्युत वितरणविद्युत वितरण की गुणवत्ता में सुधार और उपयोगकर्ता की संतुष्टि के लिए।
इस सबस्टेशन के शरीर में मुख्य रूप से धातु सामग्री, स्टेनलेस स्टील सामग्री, गैर धातु सामग्री है... जो उपयोगकर्ता और ग्राहकों द्वारा चुना जा सकता है
यह सबस्टेशन विद्युत केबल बिजली नेटवर्क में एक बहुत ही महत्वपूर्ण बिजली वितरण और आपूर्ति इकाई है। यह एच.वी. नियंत्रण, सुरक्षा और रूपांतरण के साथ बिजली आपूर्ति का एक पूर्ण सेट है।वितरण.. यह 3 चरण AC 50Hz और रेटेड करंट मैक्स 1600KVA ट्रांसफार्मर में प्रयोग किया जाता है। यह व्यापक रूप से औद्योगिक और खनन उद्यमों, आवासीय क्षेत्रों, अस्पताल, मॉल,ऊंची इमारतें और अन्य वितरण प्रणाली.
मुख्य डेटा
ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
ऑपरेशन | चरण-नीचे का संचालन |
चरण | तीन चरण |
क्षमता | 225 केवीए |
वेक्टर समूह | यिनयिन0 |
प्राथमिक वोल्टेज | 12470GrdY/7200 |
प्राथमिक वोल्टेज वर्ग | 15 केवी वर्ग |
प्राथमिक फासोर | मिट्टी से बना वाई |
प्राथमिक बीआईएल | 95 केवी |
माध्यमिक वोल्टेज | 480Y/277 |
माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
माध्यमिक फासोर | वाई-एन |
माध्यमिक बीआईएल | 30 केवी |
आवृत्ति | 60 हर्ट्ज |
तापमान में वृद्धि | 65°C |
इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
द्रव (तेल) क्षमता* | 126 गैलन |
द्रव (तेल) का भार* | ९७० पाउंड |
घुमावदार सामग्री | तामा |
परिवेश तापमान रेटिंग | 40°C |
ध्वनि स्तर | 55 डीबीए |
ऊंचाई (ऊंचाई) | समुद्र तल से 3300 फीट ऊपर |
मूल सामग्री | अनाज उन्मुख इस्पात |
टैंक सामग्री | लेपित स्टील |
कैबिनेट सामग्री | लेपित स्टील |
आधार प्लेटफार्म सामग्री | लेपित स्टील |
आयाम* | 61''-W x 49''-D x 69''-H |
सूखा वजन (तेल सहित) * | 1463 पाउंड |
कुल वजन (तरल भरकर) * | 3,420 पाउंड |
रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
दक्षता % | 99.00% |
कोई भार हानि नहीं (वाट में) | +/- 400W |
100% पर पूर्ण भार हानि (वाट में) | +/- 2,300W |
कुल भार हानि (वाट में) 100% पर | +/- 2,700W |
विशेषता
• 60 हर्ट्ज का संचालन।
• 65°C औसत घुमावदार वृद्धि।
• रेडियल और लूप फ़ीड व्यवस्थाएं।
• एचवी टर्मिनलों का मृत और सक्रिय फ्रंट प्रकार।
• HV BIL 45 ₹ 150 kV (मृत मोर्चा) 200 kV (जीवित मोर्चा)
• LV BIL 30 ¢ 60 kV।
• कम वोल्टेज वाले दरवाजे का तीन बिंदु लॉक।
• उच्च वोल्टेज वाला दरवाजा, जिसे केवल इसके बाद खोला जा सकता है
कम वोल्टेज का दरवाजा खुला है।
• कठोर इस्पात विभाजन।
• ट्रांसफार्मर टैंक कवर से आधार तक वेल्डेड है।
• स्थाई नाम की पट्टिका।
• एक इंच का एनपीटी पाइप कैप भरने का प्रावधान।
• ANSI टैंक ग्राउंड पैड।
• एक इंच का ड्रेन वाल्व और सैम्पलर।
• स्वचालित दबाव-बचत वाल्व (35 SCFM) ।
• (2) 2.5% पूर्ण क्षमता नल से ऊपर नल परिवर्तक
और नाममात्र से नीचे है।
• ट्रांसफार्मर में एक 10×18 (या 14×25) हाथ का छेद
टैंक कवर।
• जैतून के हरे रंग का चित्र (Munsell 7GY 3.29/1.5) ।
• डिजाइन, निर्माण और परीक्षण के अनुसार
नवीनतम ANSI मानकों के साथ
विनिर्देश
थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5 केवीए | 200 | 1500 | ||
150 केवीए | 280 | 2200 | ||
225 केवीए | 400 | 3050 | ||
300 केवीए | 480 | 3650 | ||
500 केवीए | 680 | 5100 | ||
750 केवीए | 980 | 7500 | ||
1000 केवीए | 1150 | 10300 | ||
1500 केवीए | 1640 | 14500 | ||
2000 केवीए | 2160 | 20645 | ||
2500 केवीए | 2680 | 23786 | ||
3000 केवीए | 3300 | 25300 | ||
3750 केवीए | 4125 | 27875 | ||
5000 केवीए | 5200 | 30000 |
तकनीकी चित्र
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
