| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | एस-3500/15 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

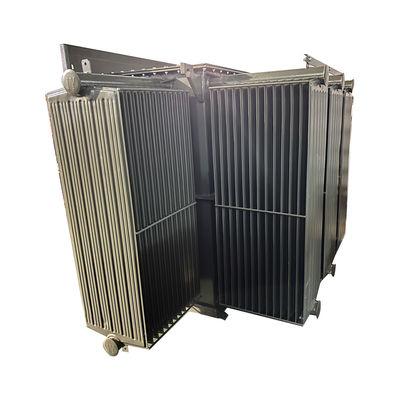

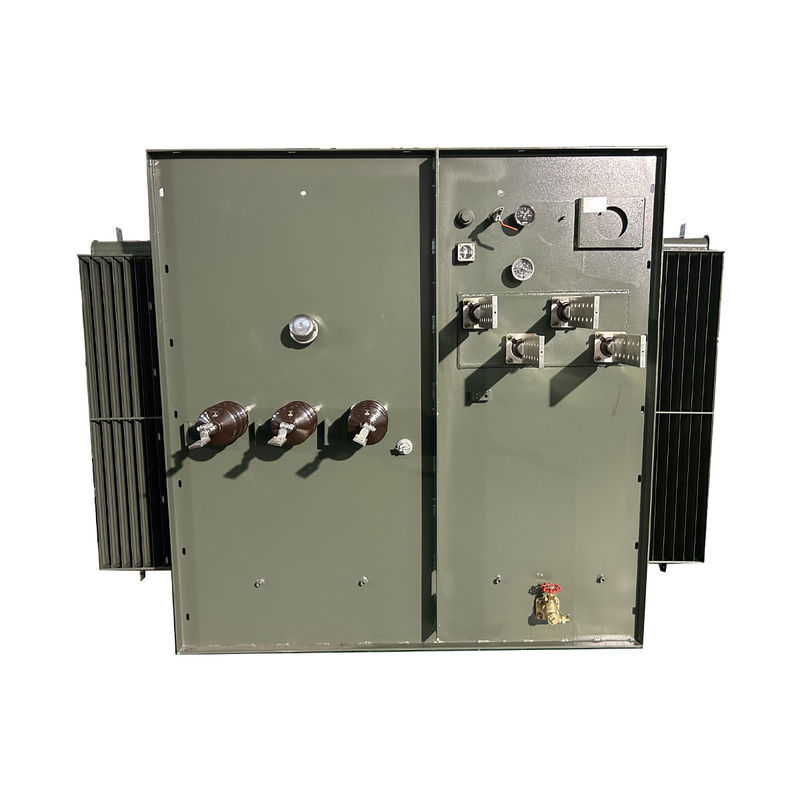

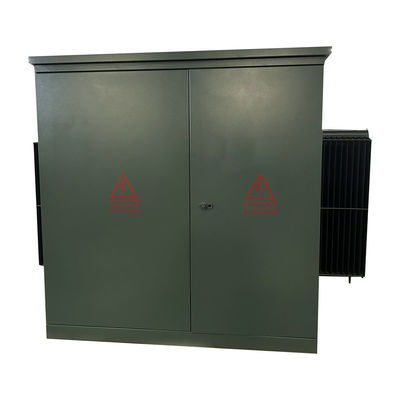

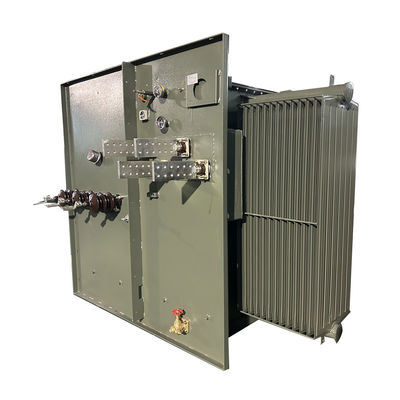

2500Kva 3750 Kva थ्री फेज पैड माउंट ट्रांसफार्मर स्टेप डाउन 13.8KV से 480V
एक पैडमाउंट या पैड-माउंटेड ट्रांसफार्मर एक कंक्रीट पैड पर माउंट किए गए एक लॉक स्टील कैबिनेट में ग्राउंड माउंटेड इलेक्ट्रिक पावर डिस्ट्रीब्यूशन ट्रांसफार्मर है।चूंकि सभी संचालित कनेक्शन बिंदुओं को एक जमीन धातु आवास में सुरक्षित रूप से संलग्न कर रहे हैं, एक पैडमाउंट ट्रांसफार्मर को उन स्थानों पर स्थापित किया जा सकता है जहां एक बाड़दार संलग्नक के लिए जगह नहीं है।
मुख्य डेटा
| विनिर्देश डेटा | |||
| नहीं. | विशेष विवरण | इकाई | विनिर्देश |
| 1 | प्रकार | ~ | पैड माउंट, लूप फ़ीड |
| 2 | नामित क्षमता | केवीए | 3750 |
| 3 | चरण संख्या | ~ | 3 |
| 4 | प्राथमिक वोल्टेज | वी | 13800डेल्टा |
| 5 | प्राथमिक बुशिंग | ~ | 600 ए बुशिंग |
| 6 | माध्यमिक वोल्टेज | वी | 480Y/277 |
| 10 | शीतलन विधि | ~ | ओएनएएन |
| 11 | नामित आवृत्ति | हर्ज | 60 |
| 12 | वेक्टर समूह | ~ | डायन1 |
| 13 | इन्सुलेशन वर्ग | ~ | ए |
| 14 | तापमान में वृद्धि | क | 65 |
| 15 | लोड से बाहर हानि | W | 3610 |
| 16 | लोड हानि (75°C) | W | 27300 |
| 17 | प्रतिबाधा | % | 7.5 |
| 18 | घुमावदार सामग्री | ~ | तांबा या एल्यूमीनियम |
| 19 | कोर सामग्री | ~ | सिलिकॉन स्टील |
| 20 | शीतलन सामग्री | खनिज तेल | |
| 21 | आवास सामग्री | ~ | 304 स्टेनलेस स्टील |
| 22 | आवास का रंग | ~ | मुन्सेल हरा |
| 23 | सेवा की स्थिति | ~ | घर के अंदर या बाहर |
| 24 | समुद्र का स्तर | एम | ≤ 1000 |
| 25 | मानक | ~ | ASNI |
विशेषता
• 60 हर्ट्ज का संचालन।
• 65°C औसत घुमावदार वृद्धि।
• रेडियल और लूप फ़ीड व्यवस्थाएं।

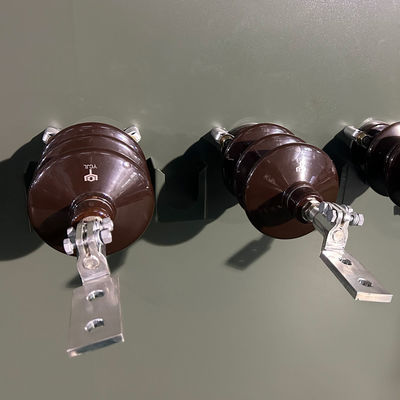

• एचवी टर्मिनलों के मृत और सक्रिय फ्रंट प्रकार।
• HV BIL 45 ₹ 150 kV (मृत मोर्चा) 200 kV (जीवित मोर्चा)
• LV BIL 30 ¢ 60 kV।
• निम्न वोल्टेज वाले दरवाजे का तीन बिंदु लॉक।
• उच्च वोल्टेज वाला दरवाजा, जिसे केवल इसके बाद खोला जा सकता है
कम वोल्टेज का दरवाजा खुला है।
• कठोर इस्पात विभाजन।
• ट्रांसफार्मर टैंक कवर से आधार तक वेल्डेड है।
• स्थाई नाम की पट्टिका।
• एक इंच का एनपीटी पाइप कैप भरने का प्रावधान।
• ANSI टैंक ग्राउंड पैड।
• एक इंच का ड्रेन वाल्व और सैम्पलर।
• स्वचालित दबाव-बचत वाल्व (35 SCFM) ।
• (2) 2.5% पूर्ण क्षमता नल से ऊपर नल परिवर्तक
और नाममात्र से नीचे है।
• ट्रांसफार्मर में एक 10×18 (या 14×25) हाथ का छेद
टैंक कवर।
• जैतून-हरे रंग का चित्र (Munsell 7GY 3.29/1.5) ।
• डिजाइन, निर्माण और परीक्षण के अनुसार
नवीनतम ANSI मानकों के साथ
विनिर्देश
| नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
| नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
| 75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5 केवीए | 200 | 1500 | ||
| 150 केवीए | 280 | 2200 | ||
| 225 केवीए | 400 | 3050 | ||
| 300 केवीए | 480 | 3650 | ||
| 500 केवीए | 680 | 5100 | ||
| 750 केवीए | 980 | 7500 | ||
| 1000 केवीए | 1150 | 10300 | ||
| 1500 केवीए | 1640 | 14500 | ||
| 2000 केवीए | 2160 | 20645 | ||
| 2500 केवीए | 2680 | 23786 | ||
| 3000 केवीए | 3300 | 25300 | ||
| 3750 केवीए | 4125 | 27875 | ||
| 5000 केवीए | 5200 | 30000 | ||
तकनीकी चित्र
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एः बी / एल से 24 महीने। यदि कोई सामान समस्या है, तो बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
