| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | डी-25/12.47 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

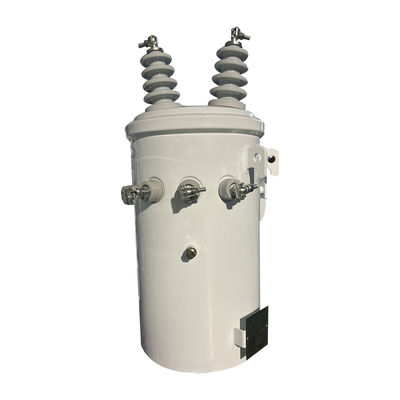

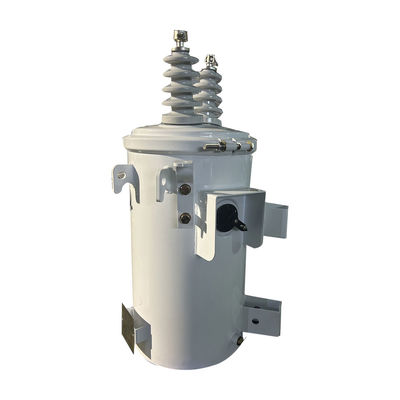

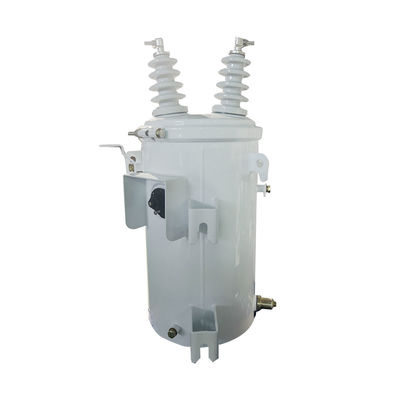

एएनएसआई आईईईई मानक एकल चरण पोल माउंट ट्रांसफार्मर 10Kva 25kva 37.5kva 50kva 12.47KV
ट्रांसफार्मर सिलेंडर सील संरचना है। प्रत्येक को ग्राउंडिंग उपकरणों, हुक, समर्थन लुग जो एएनएसआई मानक के अनुरूप है और कवर पर एक या दो उच्च वोल्टेज बुश के साथ तय किया गया है,टैंक और नेत्रगोलक की दीवार पर कम वोल्टेज बुशिंगबिजली बंद करने के बाद दिए गए निर्देशों के आधार पर टैप स्विचर को समायोजित किया जाना चाहिए।
मानक विशेषता
1उच्च वोल्टेज बुशिंग
उच्च वोल्टेज बुशिंग की मुख्य सामग्री चीनी मिट्टी है और इसका मुख्य कार्य उच्च वोल्टेज घुमाव और बाहरी उच्च वोल्टेज लाइनों को जोड़ना, इन्सुलेशन सुरक्षा,बाहरी घुसपैठ से सुरक्षाट्रांसफार्मर के सामान्य संचालन और सुरक्षा को सुनिश्चित करने के लिए, हीट कंडक्शन और हीट डिस्पैशन आदि।
2. कम वोल्टेज बुशिंग
कम वोल्टेज बुशिंग के दो प्रकार हैं जैसे कि पैड प्रकार और क्लिप प्रकार।
3तेल भरने वाला वाल्व
एकल चरण के पोल पर लगाए गए ट्रांसफार्मर पर तेल भरने वाले वाल्व की भूमिका टैंक में इन्सुलेशन तेल भरने की है।
4नमूना लेने वाला तेल निकालने वाला वाल्व
एकल चरण पोल घुड़सवार ट्रांसफार्मर पर तेल निकासी वाल्व और नमूना लेनेवाला हवा और नमी को बाहर निकालने, तलछट और अशुद्धियों को हटाने के लिए उपयोग किया जाता है,ट्रांसफार्मर के अंदर तेल की गुणवत्ता और प्रदर्शन सुनिश्चित करनाइस बीच, हम विश्लेषण और परीक्षण के लिए तेल के नमूने एकत्र कर सकते हैं।
5. दबाव राहत वाल्व
एकल चरण पोल घुड़सवार ट्रांसफार्मर पर दबाव राहत वाल्व मुख्य रूप से ट्रांसफार्मर के सुरक्षित संचालन की रक्षा के लिए प्रयोग किया जाता है, सामान्य कामकाजी परिस्थितियों को बनाए रखने,और इसकी स्थिरता और विश्वसनीयता सुनिश्चित करने के लिए ट्रांसफार्मर के अंदर गैस दबाव समायोजित.
6प्रकाश रोधी
लाइटिंग अरेस्टर ट्रांसफार्मर को बिजली, स्विचिंग और अन्य एचवी स्रोतों के कारण होने वाले पावर सर्ज से सुरक्षित रखता है।यह सीधे ट्रांस्फार्मर के प्रभाव से बचने के लिए ग्राउंडिंग द्वारा उच्च वोल्टेज वृद्धि को बंद करता है.
7. आंतरिक धारा सीमित फ्यूजिंग
फ्यूज का उपयोग ट्रांसफार्मर की घुमाव को क्षतिग्रस्त होने से रोकने के लिए किया जाता है जब अधिभार धाराएं होती हैं।
8सर्किट ब्रेकर
एक माध्यमिक सर्किट ब्रेकर टैंक के अंदर घुमाव के ऊपर है और यहाँ ऑपरेटिंग हैंडल, अधिभार रीसेट, और संकेत प्रकाश है। यह थर्मल सुरक्षा का कार्य करता है,कम तेल लीवर सुरक्षा, और जब यह ट्रिप करता है सेवा बहाल करने के लिए ब्रेकर के माध्यम से जाने के लिए शक्ति का एक प्रतिशत की अनुमति देता है।
मुख्य डेटा
| नामित क्षमता | केवीए | 10 |
| चरण संख्या | ~ | एकल चरण |
| प्राथमिक वोल्टेज | वी | 12470GrdY/7200 |
| माध्यमिक वोल्टेज | वी | 240/120 |
| वेक्टर समूह | ~ | II0 |
| टैपिंग प्रकार | ~ | बंद सर्किट टैपिंग |
| टैपिंग रेंज | % | ±2*2.5% (5 टैप) |
| शीतलन विधि | ~ | ओएनएएन |
| नामित आवृत्ति | हर्ज | 60 |
| इन्सुलेशन वर्ग | ~ | ए |
| तापमान में वृद्धि | क | 45 |
| लोड से बाहर हानि | W | 151 |
| लोड हानि (75°C) | W | 188 |
| प्रतिबाधा | % | 2 |
| घुमावदार सामग्री | ~ | तामा |
| कोर सामग्री | ~ | सिलिकॉन स्टील |
| इन्सुलेशन तरल पदार्थ | ~ | खनिज तेल |
| आवास सामग्री | ~ | लेपित स्टील |
| सेवा की स्थिति | ~ | बाहरी |
| समुद्र का स्तर | m | ANSI |
| मानक | ~ | ≤ 1000 |
विनिर्देश
| 10kva-500kva एकल चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
