चरण: | एकल चरण | निर्धारित क्षमता: | 100 केवीए |
---|---|---|---|
प्राथमिक वोल्टेज: | 34500GrdY/19920 | माध्यमिक वोल्टेज: | 240/120V |
इन्सुलेशन रेटिंग: | कक्षा ई इन्सुलेशन - 120°C, 248°F | मुक़ाबला: | 2.4% |
घुमावदार सामग्री: | ताँबा | दक्षता: | 99.15% |
हाई लाइट: | 100 केवीए एकल चरण तेल ट्रांसफार्मर,34.5Kv तेल पैड घुड़सवार ट्रांसफार्मर,99.15% पैड माउंटेड ट्रांसफार्मर |
100Kva सिंगल फेज पैड माउंट ट्रांसफार्मर तेल डूबा हुआ बिजली वितरण 34.5Kv से 240v
प्रदर्शन विशेषता
1)संयोजन ट्रांसफार्मर सबस्टेशन, कैबिनेट का शीर्ष स्टील प्लेट क्लैंप रॉक वॉल संरचना के साथ है जिसमें वेंटिलेशन डक्ट है,सौर विकिरण को प्रभावी ढंग से कम कर सकता है और गर्मी फैलाव सुनिश्चित कर सकता है.
2)पूरी कैबिनेट खोल की सतह पर विशेष प्राइमर और पेंट स्प्रे होते हैं, जिनकी जंग रोधी क्षमता मजबूत होती है।
3)अंदर को क्रमशः उच्च वोल्टेज कक्ष, ट्रांसफार्मर कक्ष और निम्न वोल्टेज कक्ष में विभाजित किया जा सकता है।
4) इसके अलावा यह तापमान सीमा सुनिश्चित करने के लिए तापमान नियंत्रण स्वचालित निकास डिवाइस से लैस है।
5)प्रत्येक इकाई में निर्दोष नियंत्रण, चार्ज डिस्प्ले और प्रकाश व्यवस्था है।
6)एपार्टमेंट उपकरण IP33 सुरक्षा आवश्यकता के अनुरूप हैं, उचित डिजाइन, संरचना और प्रौद्योगिकी, अच्छी गुणवत्ता और आसान रखरखाव के साथ हैं।
मुख्य डेटा
ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंटल-टाइप I और II |
ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
ध्रुवीयता | योजक |
चरण | एकल चरण |
क्षमता | 100 केवीए |
वेक्टर समूह | II6 |
प्राथमिक वोल्टेज | 34500GrdY/19920 |
प्राथमिक वोल्टेज वर्ग | 35 केवी वर्ग |
प्राथमिक फासोर | मिट्टी से बना वाई |
प्राथमिक बीआईएल | 150 केवी |
माध्यमिक वोल्टेज | 240/120 (L-N-L) 120/240V वितरण के लिए |
माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
माध्यमिक बीआईएल | 30 केवी |
आवृत्ति | 60 हर्ट्ज |
तापमान में वृद्धि | 65°C |
इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
टैप चेंजर स्विच रेटिंग | 200-एम्पियर, 35 केवी |
प्रतिबाधा | 20.4% विशिष्ट |
प्राथमिक कनेक्शन प्रकार | मृत मोर्चा |
प्राथमिक समाप्ति व्यवस्था | एएनएसआई प्रकार I व्यवस्था |
घुमावदार सामग्री | तांबा |
परिवेश तापमान रेटिंग | 40°C |
परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
ध्वनि स्तर | 51 डीबीए |
आयाम* | 36.5''-W x 42.5''-D x 36''-H |
कुल वजन (तरल भरकर) * | 2,024.36 पाउंड |
रेटिंग | डीओई 2016 दक्षता रेटिंग्स को पूरा करता है/अधिक करता है |
दक्षता | 99.00% |
विशेषता
1)लूप फ़ीड ऑपरेशन के लिए दो बाहरी क्लैंप यूनिवर्सल उच्च वोल्टेज बुशिंग कुएं या रेडियल फ़ीड ऑपरेशन के लिए एक बाहरी क्लैंप बुशिंग कुएं
2)एक पूरी तरह से अछूता तटस्थ टर्मिनल के साथ एक हटाने योग्य ग्राउंड स्ट्रैप के साथ तीन बाहरी रूप से घुमावदार तांबे के स्टड के साथ निचले वोल्टेज बुशिंग
3)इम्बोस्ड बुशिंग माउंट; रिसेस्ड ऑयल कम्पार्टमेंट तल
ग्रिड, फ्लश माउंट स्टेनलेस स्टील उठाने के प्रावधान
4)स्वचालित दबाव राहत उपकरण
5)ऑक्सीकरण अवरोधक के साथ विद्युत ग्रेड खनिज तेल
6)संक्षारण प्रतिरोधी स्टेनलेस स्टील के हिंज पिन और बैरल के साथ हटाने योग्य हुड
7. हल्के स्टील के आवरण और स्टेनलेस स्टील हार्डवेयर से बंधे हटाने योग्य थ्रेड
8)फ्रंट पैनल के सामान की माउंटिंग ब्रैकेट;
9)पानी के प्रतिधारण को रोकने के लिए हुड और तेल कक्ष पर गुंबददार शीर्ष सतहें
10)तेल भरने/तेल स्तर प्लग; तेल निकासी प्लग; टैंक ग्राउंडिंग प्रावधान
11)कैप्टिव पेंटा-हेड सुरक्षा बोल्ट, फ्लोटिंग नट और पेंडलॉक प्रावधान के साथ संक्षारण प्रतिरोधी तालाबंदी संयोजन
12)डेकल या स्टैंसिल बुशिंग पदनाम
13)लेजर उत्कीर्णित एनोडाइज्ड एल्यूमीनियम नाम प्लेट
14)वर्तमान एएनएसआई, आईईईई, एनईएमए, सीएसए और डीओई मानकों को पूरा करता है या उससे अधिक है, जैसा कि लागू है
विनिर्देश
25kva-500kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर | ||||||
नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
वोल्टेज (v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | आईईईई/एएनएसआई/डीओई | 1०-४.५% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |

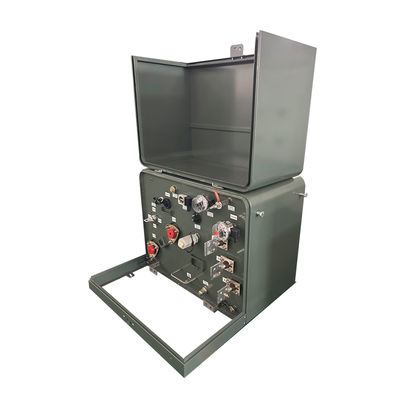

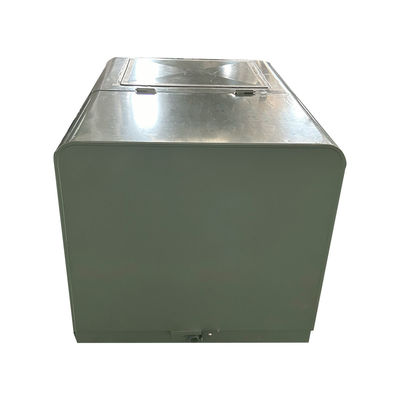

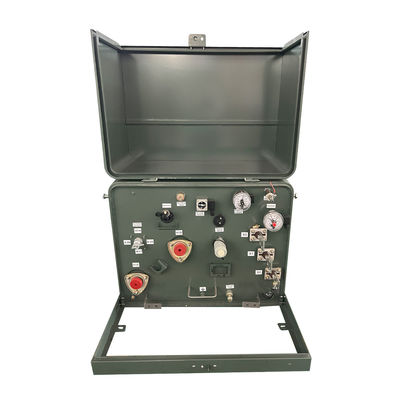

चित्रण
सहायक उपकरण
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
