| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | WINLEY |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | S-2500/15 |
| न्यूनतम आदेश मात्रा: | एक इकाई |
| मूल्य: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000सेट/माह |
| ट्रांसफार्मर फ़ीड प्रकार: | पैड माउंटेड, कम्पार्टमेंटल-प्रकार | क्षमता: | 2500KVA या अनुकूलित |
|---|---|---|---|
| प्राथमिक वोल्टेज: | 12470V | माध्यमिक वोल्टेज: | 400Y/231 |
| आवृत्ति: | 60 हर्ट्ज | कूलिंग क्लास: | KNAN; स्व-ठंडा हुआ |
| मुक़ाबला: | 5.75% | दक्षता: | 99.30% |
| हाई लाइट: | 2500Kva 3 चरण पैड माउंटेड ट्रांसफार्मर,400 वी पैड माउंट ट्रांसफार्मर,12470V स्टेप डाउन ट्रांसफार्मर |
||

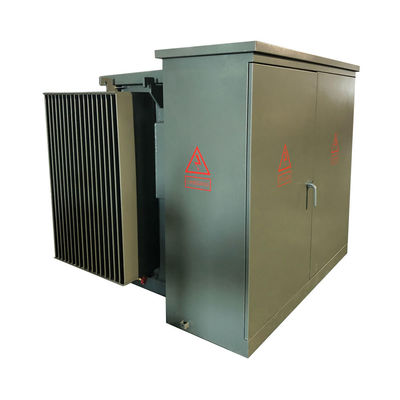

2500Kva थ्री फेज पैड माउंटेड ट्रांसफार्मर 12470V से 400V तक
संक्षिप्त
विन्ली लागू एएनएसआई®/आईईईई® मानकों को पूरा करने वाले तरल से भरे थ्रीफेज पैड-माउंटेड वितरण ट्रांसफार्मर की एक पूरी लाइन प्रदान करता है।,यह उच्च वोल्टेज और बड़ी क्षमता वाले अवसरों के लिए उपयुक्त है, जैसे कि पावर सबस्टेशन, औद्योगिक बिजली की खपत आदि। उच्च भार, उच्च वोल्टेज परिदृश्यों में,तेल से डूबे हुए ट्रांसफार्मर में बेहतर प्रदर्शन और स्थिरता होती है.
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| ऑपरेशन | चरण-नीचे का संचालन |
| चरण | तीन चरण |
| क्षमता | 2.5 एमवीए (2500 केवीए) |
| वेक्टर समूह | DYN1 |
| प्राथमिक वोल्टेज | 12470V |
| प्राथमिक वोल्टेज वर्ग | 15 केवी वर्ग |
| प्राथमिक फासोर | डेल्टा |
| प्राथमिक बीआईएल | 95 केवी |
| माध्यमिक वोल्टेज | 400Y/231 |
| माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
| माध्यमिक फासोर | वाई-एन |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| टैप चेंजर | 5-स्थिति टैप चेंजर |
| प्रतिबाधा | 5७५% |
| लोड ब्रेक स्विच रेटिंग | 600-एम्पियर, 15 केवी |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| टैंक सामग्री | लेपित स्टील |
| आयाम* | 75-W x 75-D x 73-H |
| सूखा वजन (तेल सहित) * | 4,918 पाउंड |
| कुल वजन (तरल भरकर) * | 11५३४ पाउंड |
| दक्षता % | 99.40 प्रतिशत |
| कोई भार हानि नहीं (वाट में) | +/- 2,700W |
| 100% पर पूर्ण भार हानि (वाट में) | +/- 15,500W |
मानक विशेषताएं

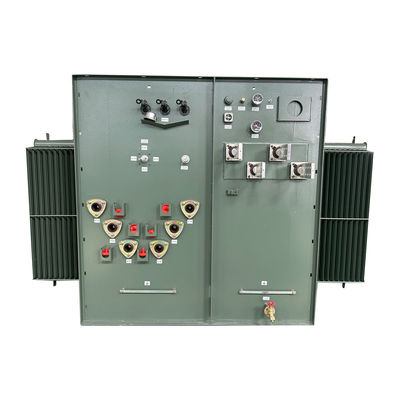

1प्राथमिक स्विचिंग
१.५ पोजीशन टैप चेंजर।
2)4 स्थिति भार ब्रेक स्विच,एक गर्म छड़ी संचालित किया जा सकता है और मरम्मत और रखरखाव में लचीलापन की अनुमति देता है।

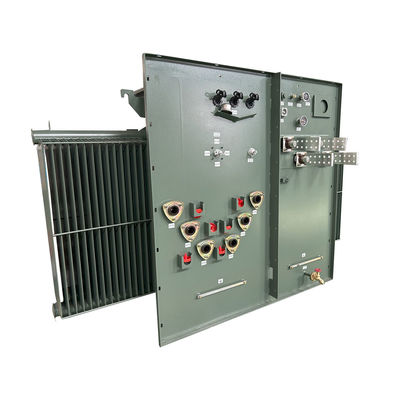

2समापन कनेक्शन
1)प्राथमिक बिजली केबल को कोहनी कनेक्टरों से जोड़ा जाता है।
2) लोडब्रेक सम्मिलन के साथ बाहरी रूप से क्लैंप किए गए बुशिंग कुएं।
3)इंटेग्रल लोडब्रेक या गैर लोडब्रेक बुशिंग।
4) द्वितीयक समापन NEMA 4-छेद, 6-छेद, 8-छेद, 10-छेद या 12-छेद के पैड के साथ बाहरी clamped bushings, पैड समर्थन उपलब्ध हैं।
3सुरक्षा यंत्र
1) बायोनेट फ्यूज आंशिक रेंज करंट लिमिटिंग फ्यूज।
2) स्वचालित क्रिया दबाव राहत उपकरण।
3) तेल स्तर मापक।
4) तेल तापमान माप।
5) प्रेशर वैक्यूम गेज।
6) नमूना लेने वाला निकासी वाल्व।
7)वितरण वर्ग, धातु ऑक्साइड रोधी, 3-36 केवी।
8)वितरण वर्ग, वाल्व प्रकार के बिजली रोधी, 3-27 kV।
तकनीकी चित्र
विनिर्देश
| नामित क्षमता | हानि | आयाम ((मिमी) | वजन ((किलो) | ||||
| नो लोड हानि ((W) | लोड पर हानि | W | D | H | तेल का भार (एल) | कुल वजन (किग्रा) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
कारखाने की तस्वीरें
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
