चरण: | तीन फ़ेज़ | क्षमता: | 2000KVA |
---|---|---|---|
प्राथमिक वोल्टेज: | 600वाई/347 या अनुकूलित | माध्यमिक वोल्टेज: | 13200GrdY/7620 या अनुकूलित |
ट्रांसफार्मर का प्रकार: | पैड लगा हुआ | तापमान बढ़ना: | 65 डिग्री सेल्सियस |
प्रतिबाधा (सामान्य): | 5.75% | कूलिंग क्लास: | KNAN/ONAN |
हाई लाइट: | 2Mva स्टेप अप 3फेज ट्रांसफार्मर,इलेक्ट्रिकल थ्री फेज ट्रांसफार्मर 600V,3 चरण विद्युत ट्रांसफार्मर 13200V |

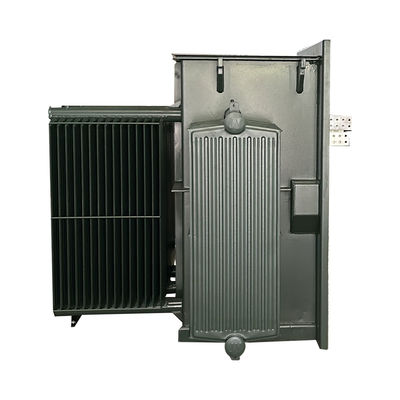

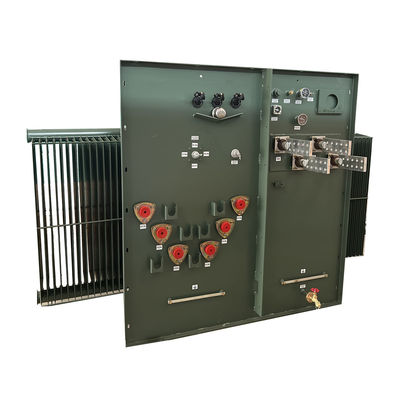

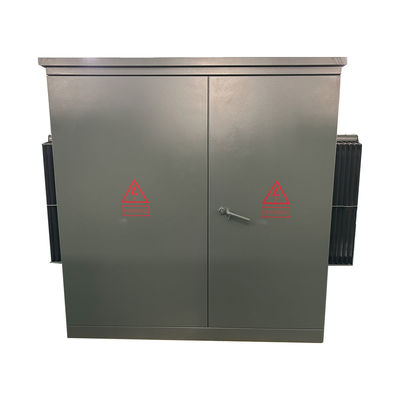

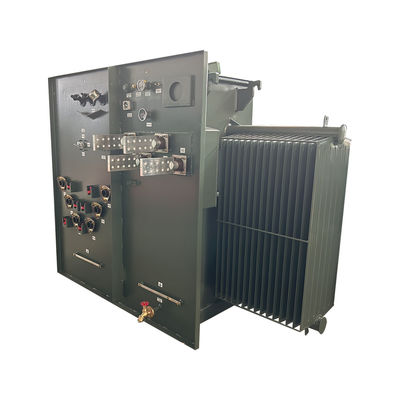

2Mva 2000Kva स्टेप अप पैड माउंट तीन चरण ट्रांसफार्मर इलेक्ट्रिकल 600V से 13200V
उत्पाद संरचना
1)संयुक्त राज्य अमेरिका के संस्करण का ट्रांसफार्मर भाग और नियंत्रण कैबिनेट भाग, जिसमें से ट्रांसफार्मर भाग एक पूरी तरह से सील संरचना है,और अछूता तेल दो प्रकार के उच्च प्रज्वलन बिंदु तेल या साधारण तेल हो सकता है.
2)कंट्रोल कैबिनेट को एक उच्च वोल्टेज कक्ष और एक निम्न वोल्टेज कक्ष में विभाजित किया गया है।
3)उच्च वोल्टेज कक्ष के साथ सुसज्जित हैः उच्च वोल्टेज केबल प्लग, बिजली रोधी, लोड स्विच ऑपरेटिंग हैंडल, गैर उत्तेजना नल स्विच हैंडल, प्लग-इन फ्यूज, दबाव रिलीज़ वाल्व,थर्मामीटर, प्रेशर गेज, ऑयल पोजीशन गेज, ऑयल फिलिंग प्लग, ऑयल ड्रेन वाल्व आदि, लोड स्विच, ऑफ-एक्सिटेंस नल चेंजर्स, प्लग-इन फ्यूज आदि।सभी ट्रांसफार्मर तेल में ट्रांसफार्मर कोर के साथ विसर्जित हैंउच्च वोल्टेज केबल और ट्रांसफार्मर को कोहनी केबल कनेक्टरों से जोड़ा जाता है।
4)कम वोल्टेज पक्ष को वायु सर्किट ब्रेकर, करंट ट्रांसफार्मर, साथ ही विद्युत ऊर्जा मीटर, एम्पेरमीटर और वोल्टमीटर के साथ स्थापित किया जा सकता है,और आउटपुट सर्किट और क्षमता मुआवजा उपकरणों उपयोगकर्ता की जरूरतों के अनुसार कॉन्फ़िगर किया जा सकता है.
मुख्य डेटा
ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
ऑपरेशन | चरण-अप संचालन |
चरण | तीन चरण |
क्षमता | 2 एमवीए (2000 केवीए) |
वेक्टर समूह | YnD1 |
प्राथमिक वोल्टेज | 600Y/347 |
प्राथमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
प्राथमिक फासोर | वाई-एन |
प्राथमिक बीआईएल | 30 केवी |
माध्यमिक वोल्टेज | 13200GrdY/7620 |
माध्यमिक वोल्टेज वर्ग | 15 केवी वर्ग |
माध्यमिक फासोर | मिट्टी से बना वाई |
माध्यमिक बीआईएल | 95 केवी |
आवृत्ति | 60 हर्ट्ज |
तापमान में वृद्धि | 65°C |
इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
प्रतिबाधा (सामान्य) | 5०-७.५% |
प्राथमिक कनेक्शन प्रकार | लाइव फ्रंट |
माध्यमिक कनेक्शन प्रकार | मृत मोर्चा |
लोड ब्रेक स्विच रेटिंग | 200-एम्पियर, 15 केवी |
लोड ब्रेक स्विच स्थान | उच्च वोल्टेज (एचवी) फ्रंट कॉम्पार्टमेंट |
दक्षता मानक | डीओई 2016 मानकों को पूरा करता है, एएनएसआई/आईईईई मानकों को पूरा करता है |
के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
पल्स ड्राइव रेटिंग | नहीं |
इन्सुलेशन द्रव | बायोडिग्रेडेबल प्राकृतिक वनस्पति तेल एस्टर इन्सुलेटिंग द्रव - गैर पीसीबी द्रव |
घुमावदार सामग्री | तांबा |
परिवेश तापमान रेटिंग | 40°C |
ध्वनि स्तर | 61 डीबीए |
ऊंचाई रेटिंग | समुद्र तल से 1000 मीटर की ऊंचाई पर |
मूल सामग्री | अनाज उन्मुख इस्पात |
टैंक सामग्री | लेपित स्टील |
आयाम/ | 75''-डब्ल्यू x 74''-डी x 73''-एच |
सूखा वजन (तेल सहित) * | 4,566 पाउंड |
कुल वजन (तरल भरकर) * | 10,567 पाउंड |
दक्षता % | 99.40 प्रतिशत |
कोई भार हानि नहीं (वाट में) | +/- 2,100W |
100% पर पूर्ण भार हानि (वाट में) | +/- 14,500W |
कारखाने की तस्वीरें
विनिर्देश
थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5 केवीए | 200 | 1500 | ||
150 केवीए | 280 | 2200 | ||
225 केवीए | 400 | 3050 | ||
300 केवीए | 480 | 3650 | ||
500 केवीए | 680 | 5100 | ||
750 केवीए | 980 | 7500 | ||
1000 केवीए | 1150 | 10300 | ||
1500 केवीए | 1640 | 14500 | ||
2000 केवीए | 2160 | 20645 | ||
2500 केवीए | 2680 | 23786 | ||
3000 केवीए | 3300 | 25300 | ||
3750 केवीए | 4125 | 27875 | ||
5000 केवीए | 5200 | 30000 |
तकनीकी चित्र
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
