चरण: | तीन फ़ेज़ | निर्धारित क्षमता: | 75KVA-50000KVA |
---|---|---|---|
प्राथमिक वोल्टेज: | 12470जीआरडीवाई/7200 | माध्यमिक वोल्टेज: | 208वाई/120 |
आवृत्ति: | 50/60 हर्ट्ज | कूलिंग क्लास: | KNAN; स्व-ठंडा हुआ |
घुमावदार सामग्री: | तांबा\एल्यूमीनियम | सामग्री: | सिलिकॉन स्टील शीट |
हाई लाइट: | 12470v पैड माउंटेड ट्रांसफार्मर,स्टेप डाउन पैड माउंटेड ट्रांसफार्मर,500kva तीन चरण ट्रांसफार्मर |

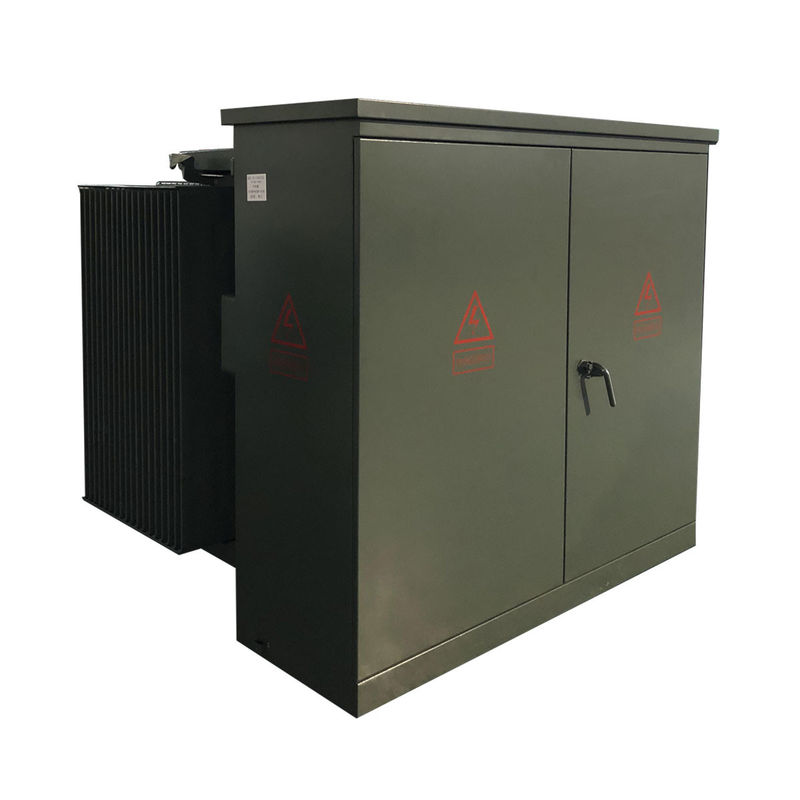

500kva थ्री फेज पैड माउंट ट्रांसफार्मर स्टेप डाउन 12470v से 208v
संक्षिप्त
तीन चरण पैड घुड़सवार ट्रांसफार्मर लोड स्विच और फ्यूज को ट्रांसफार्मर के उच्च वोल्टेज पक्ष पर डुबोता है, जिसमें ट्रांसफार्मर का कोर और घुमाव एक ही तेल टैंक में होते हैं,उन्नत संरचना के फायदे हैं, विश्वसनीय प्रदर्शन, ऊर्जा की बचत और खपत में कमी, लचीला उपयोग, मजबूत अनुकूलन क्षमता और आर्थिक लाभ।
विवरण
हम इस सबस्टेशन को अपने ड्राइंग/सिंगल लाइन डायग्राम (एसएलडी) और जरूरत के तहत उपयोगकर्ता और ग्राहकों की आवश्यकता के अनुसार बना सकते हैं।वीमानक IEC62271-200.HV और LV डिब्बे पूर्ण कार्य के साथ है।
1एच.वी. डिब्बे में विभिन्न प्रकार की बिजली आपूर्ति विधियां हैं जब 1 बार में बिजली आपूर्ति का परीक्षण किया जाता है, यह एच.वी. परीक्षण की मांग को पूरा करने के लिए एच.वी. परीक्षण उपकरणों के साथ भी स्थापित किया जा सकता है।
2) ट्रांसफार्मर कक्ष S11,S13 या अन्य कम खपत वाले तेल डूबे हुए ट्रांसफार्मर और सूखे प्रकार के ट्रांसफार्मर का चयन किया जा सकता है।ट्रांसफार्मर डिब्बे में स्वचालित स्टार्ट पवन शीतलन प्रणाली और प्रकाश व्यवस्था है.
3) कम वोल्टेज डिब्बे को उपयोगकर्ताओं की आवश्यकता के अनुसार बनाया जा सकता है, यह विद्युत बिजली आपूर्ति प्रणाली के लिए स्थिर या इकट्ठे संरचना को अपनाता है,इसमें प्रकाश वितरण जैसे कई कार्य हैं,विद्युत वितरणविद्युत वितरण की गुणवत्ता में सुधार और उपयोगकर्ता को संतुष्ट करने के लिए।
मानकविशेषता
1प्राथमिक स्विचिंग
१.५ पोजीशन टैप चेंजर।
2)4 स्थिति भार ब्रेक स्विच,एक गर्म छड़ी संचालित किया जा सकता है और मरम्मत और रखरखाव में लचीलापन की अनुमति देता है।

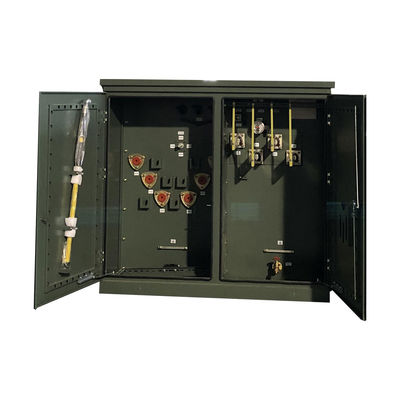

2समापन कनेक्शन
1)प्राथमिक बिजली केबल को कोहनी कनेक्टरों से जोड़ा जाता है।
2) लोडब्रेक सम्मिलन के साथ बाहरी रूप से क्लैंप किए गए बुशिंग कुएं।
3)इंटेग्रल लोडब्रेक या गैर लोडब्रेक बुशिंग।
4) द्वितीयक समापन NEMA 4-छेद, 6-छेद, 8-छेद, 10-छेद या 12-छेद के पैड के साथ बाहरी clamped bushings, पैड समर्थन उपलब्ध हैं।
3सुरक्षा यंत्र
1) बायोनेट फ्यूज आंशिक रेंज करंट लिमिटिंग फ्यूज।
2) स्वचालित क्रिया दबाव राहत उपकरण।
3) तेल स्तर मापक।
4) तेल तापमान माप।
5) प्रेशर वैक्यूम गेज।
6) नमूना लेने वाला निकासी वाल्व।
7)वितरण वर्ग, धातु ऑक्साइड रोधी, 3-36 केवी।
8)वितरण वर्ग, वाल्व प्रकार के बिजली रोधी, 3-27 kV।
तकनीकी चित्र
विनिर्देश
नामित क्षमता | हानि | आयाम ((मिमी) | वजन ((किलो) | ||||
नो लोड हानि ((W) | लोड पर हानि | W | D | H | तेल का भार (एल) | कुल वजन (किग्रा) | |
45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
