| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | S-300/25 |
| एमओक्यू: | एक इकाई |
| कीमत: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| भुगतान की शर्तें: | टी/टी |

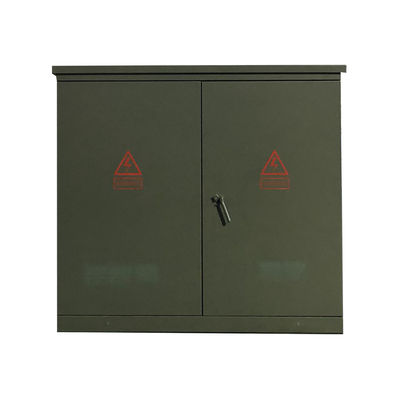

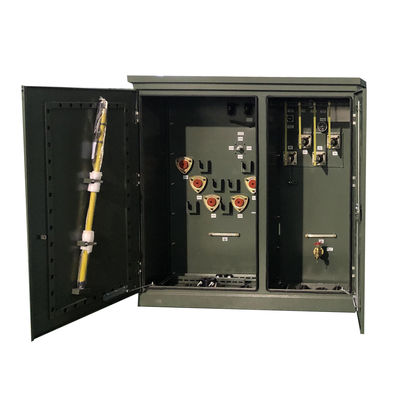

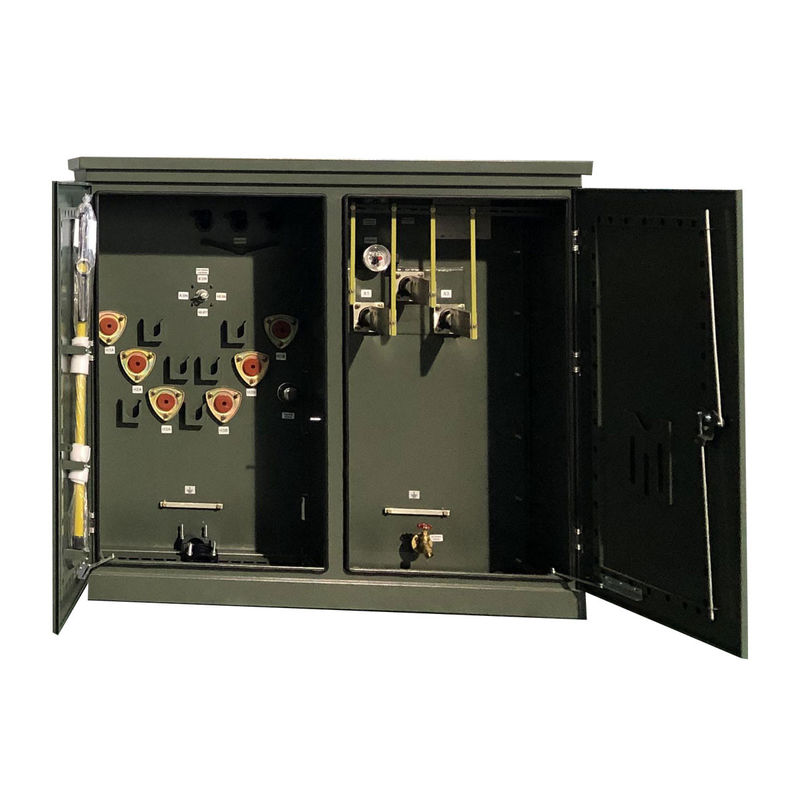

300 क्वा थ्री फेज पैड माउंटेड ऑयल-डिमर्ज्ड डिस्ट्रीब्यूशन ट्रांसफार्मर 24.94Kv
संक्षिप्त
तीन चरण पैड घुड़सवार ट्रांसफार्मर लोड स्विच और फ्यूज को ट्रांसफार्मर के उच्च वोल्टेज पक्ष में डुबोता है, जिसमें ट्रांसफार्मर का कोर और घुमाव एक ही तेल टैंक में होते हैं,उन्नत संरचना के फायदे हैं, विश्वसनीय प्रदर्शन, ऊर्जा की बचत और खपत में कमी, लचीला उपयोग, मजबूत अनुकूलन क्षमता और आर्थिक लाभ।
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| ऑपरेशन | चरण-नीचे का संचालन |
| चरण | तीन चरण |
| क्षमता | 300 केवीए |
| वेक्टर समूह | यिनयिन0 |
| प्राथमिक वोल्टेज | 24940GrdY/14400 |
| प्राथमिक वोल्टेज वर्ग | 25 केवी वर्ग |
| प्राथमिक फासोर | मिट्टी से बना वाई |
| प्राथमिक बीआईएल | 125 केवी |
| माध्यमिक वोल्टेज | 208Y/120 |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C |
| इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
| शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
| प्रतिबाधा | 3१०-५.७५% |
| लोड ब्रेक स्विच रेटिंग | 200-एम्पियर, 25 केवी |
| घुमावदार सामग्री | तांबा |
| परिवेश तापमान रेटिंग | 40°C |
| परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
| ध्वनि स्तर | 55 डीबीए |
| आयाम | 61-डब्ल्यू x 54-डी x 69-एच |
| दक्षता | 99.00% |
| ट्रांसफार्मर के आधार पर, जो कि नाम प्लेट के आधार के 50% केवीए पर काम करता है। | |
| 85 डिग्री सेल्सियस के संदर्भ तापमान के आधार पर भार हानि | |
| कोई भार हानि नहीं (वाट में) | +/- 500W |
| 100% पर पूर्ण भार हानि (वाट में) | +/- 3,000W |
विशेषता
1) 3 चरण पैड-माउंटेड ट्रांसफार्मर में भारी अधिभार क्षमता होती है। यह 2 घंटे के लिए 2 बार अधिभार की अनुमति देता है। यह 1 ओवरलोड भी हो सकता है।3 चरण पैड-माउंटेड ट्रांसफार्मर के सेवा जीवन को प्रभावित किए बिना 7 घंटे के लिए 6 बार.
2) 3 चरण पैड-माउंटेड ट्रांसफार्मर को कोहनी प्लग कनेक्टर अपनाता है। यह उच्च वोल्टेज आने वाले केबलों के कनेक्शन के लिए बहुत सुविधाजनक हो सकता है। आपात स्थिति में लोड स्विच के रूप में उपयोग किया जाता है।यह बिजली के तहत प्लग और अनप्लग किया जा सकता है.
3) 3 चरण पैड-माउंटेड ट्रांसफार्मर को डबल फ्यूज द्वारा संरक्षित किया जाता है। प्लग-इन फ्यूज (BAY-o-net) एक डबल संवेदनशील फ्यूज है (तापमान,वर्तमान) 3 चरण पैड-माउंटेड ट्रांसफार्मर के द्वितीयक पक्ष पर होता है कि शॉर्ट-सर्किट दोष की रक्षा के लिएबैकअप करंट लिमिटिंग प्रोटेक्शन फ्यूज (ELSP) 3 फेज पैड-माउंटेड ट्रांसफार्मर के आंतरिक दोषों की रक्षा करता है और इसका उपयोग उच्च वोल्टेज पक्ष की सुरक्षा के लिए किया जाता है।
4) 3 चरण पैड-माउंटेड ट्रांसफार्मर Fr3 वनस्पति तेल या खनिज तेल का उपयोग कर सकता है। इसे अपनी स्थिति के अनुसार चुना जा सकता है।
5) 3 चरण पैड-माउंटेड ट्रांसफार्मर एक पूरी तरह से संलग्न संरचना डिजाइन को अपनाता है। यह तेल टैंक में घुमाव, लोहे के कोर, फ्यूज और उच्च वोल्टेज लोड स्विच रखता है।
तकनीकी चित्र
विनिर्देश
| नामित क्षमता | हानि | आयाम ((मिमी) | वजन ((किलो) | ||||
| नो लोड हानि ((W) | लोड पर हानि | W | D | H | तेल का भार (एल) | कुल वजन (किग्रा) | |
| 45kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एः बी / एल से 24 महीने। यदि कोई सामान समस्या है, तो बस क्षतिग्रस्त सामान की तस्वीरें प्रदान करें, तो हम मुफ्त सेवा प्रदान करेंगे। उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
