चरण: | एकल चरण | क्षमता: | 15kva |
---|---|---|---|
शीतलन विधि: | KNAN; स्व-ठंडा हुआ | मुक़ाबला: | 3.5% |
प्राथमिक वोल्टेज: | 4160/7200GrdY | माध्यमिक वोल्टेज: | 120/240 वी |
तापमान बढ़ना: | 65 डिग्री सेल्सियस | दक्षता: | >98.80% |
हाई लाइट: | 15kva पोल माउंटेड डिस्ट्रीब्यूशन ट्रांसफार्मर,एकल चरण वितरण ट्रांसफार्मर 240 वी,KNAN तेल प्रकार ट्रांसफार्मर |

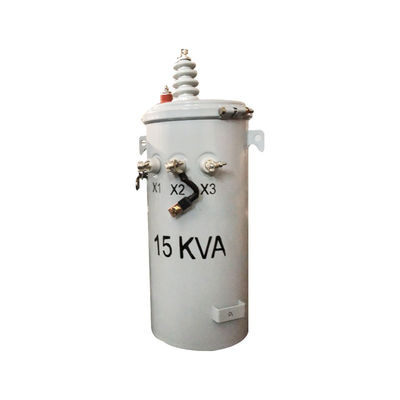

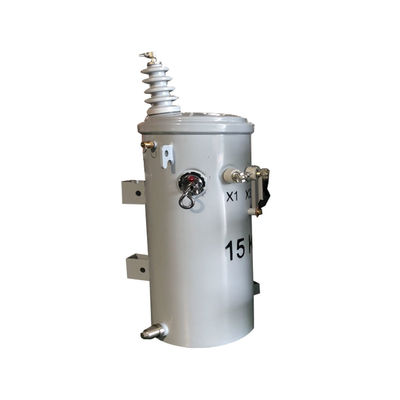

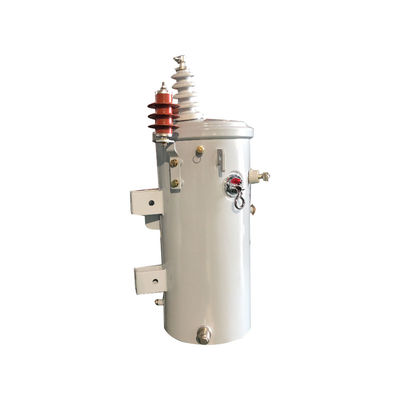

15kva सिंगल फेज पोल माउंटेड प्रकार वितरण ट्रांसफार्मर 4160v से 240v
मुख्य डेटा
ट्रांसफार्मर प्रकार | ओवरहेड वितरण ट्रांसफार्मर |
ट्रांसफार्मर विन्यास | तरल से भरा हुआ पोल घुड़सवार |
चरण | एकल चरण |
क्षमता | 15 केवीए |
प्राथमिक वोल्टेज | 4160/7200GrdY |
प्राथमिक वोल्टेज वर्ग | 8.7 केवी वर्ग |
प्राथमिक बीआईएल | 60 केवी |
माध्यमिक वोल्टेज | 120/240V (L-N-L) |
माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
माध्यमिक फासोर | डबल वाइंडिंग सिंगल फेज |
माध्यमिक बीआईएल | 30 केवी |
आवृत्ति | 60 हर्ट्ज |
तापमान में वृद्धि | 65°C |
शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
घुमावदार सामग्री | तांबा |
परिवेश तापमान रेटिंग | 40°C |
ध्वनि स्तर | 48 डीबीए |
आयाम | 17''-डब्ल्यू x 20''-डी x 38''-एच |
वजन | 256 पाउंड |
दक्षता | 98. 80% |
कोई भार हानि नहीं (वाट में) | +/- 137W |
कुल भार हानि (वाट में) | +/- 468W |
डिजाइन चित्र
सहायक उपकरण
विनिर्देश
10kva-500kva एकल-चरण तेल डुबोया ट्रांसफार्मर | ||||||
नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
वोल्टेज (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
विशेषता
1टैंक के ढक्कनों में उच्च वोल्टेज वाले पोर्सिलेन बुशिंग होते हैं जो रिंग टर्मिनलों के साथ आते हैं, जो एल्यूमीनियम या तांबे के केबलों को समायोजित कर सकते हैं।
2टैंक कवर की गोल सिलाई संरचना तनाव वितरण और विश्वसनीय सील सुनिश्चित करती है।
3टैंक की दीवार पर रिंग बोल्ट कम वोल्टेज बुशिंग और टर्मिनल के रूप में कार्य करते हैं और टिन-प्लेटेड होते हैं।
4यह आइटम एक दबाव राहत वाल्व के साथ आता है जो स्वयं सील करने में सक्षम है।
5एएनएसआई मानकों के अनुसार, ट्रांसफार्मर के ऊपर और नीचे के निलंबन हुक अनुपालन करते हैं।
6टैंक का ग्राउंड टर्मिनल रिंग बोल्ट ग्राउंड टर्मिनल है।
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
