| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | WINLEY |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | S-500/15 |
| न्यूनतम आदेश मात्रा: | एक इकाई |
| मूल्य: | $5000-$150000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000सेट/माह |
| चरण: | तीन फ़ेज़ | क्षमता: | 500KVA या अनुकूलित |
|---|---|---|---|
| प्राथमिक वोल्टेज: | 13800V | माध्यमिक वोल्टेज: | 208 वाई / 120 वी |
| दक्षता: | >99.10% | तापमान बढ़ना: | 65 डिग्री सेल्सियस |
| प्रतिबाधा (सामान्य): | 5०-७.५% सामान्य | कूलिंग क्लास: | <i>ONAN;</i> <b>एक पर;</b> <i>Self-Cooled</i> <b>स्वयं ठंडा</b> |
| हाई लाइट: | 500 केवीए पैड माउंट ट्रांसफार्मर,13800v पैड माउंटेड ट्रांसफार्मर,3 चरण तेल प्रकार का ट्रांसफार्मर |
||

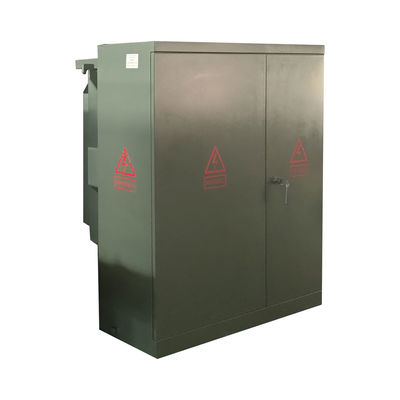

500 क्वा 3 चरण पैड माउंट ट्रांसफार्मर तेल प्रकार 13800v से 208v
प्रदर्शन
1. पैड-माउंटेड ट्रांसफार्मर 10000 kVA तक की पावर में निर्मित होते हैं।
2. पैड माउंटेड ट्रांसफार्मर को सीएसए, आईईईई सी सहित मानकों के अनुसार डिजाइन और परीक्षण किया जाता है।57, और डीओई के अनुसार लागू हो।

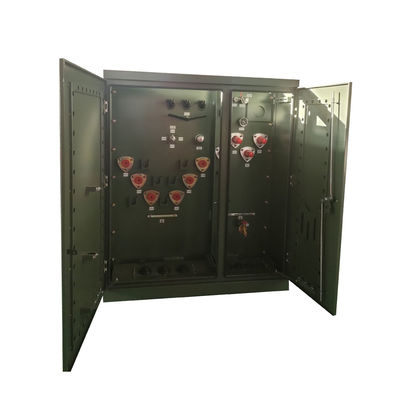

3. पैड माउंटेड ट्रांसफार्मर तेल से भरे होते हैं और एक छेड़छाड़ प्रतिरोधी डिजाइन होते हैं। ट्रांसफार्मर को दो भागों में विभाजित किया गया है, फ्रंट केबिन और रियर केबिन।
मुख्य डेटा
| ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
| ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
| ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
| चरण | तीन चरण |
| क्षमता | 500 केवीए |
| वेक्टर समूह | DYN1 |
| प्राथमिक वोल्टेज | 13200V |
| प्राथमिक वोल्टेज वर्ग | 15 केवी वर्ग |
| प्राथमिक फासोर | डेल्टा |
| प्राथमिक बीआईएल | 95 केवी |
| माध्यमिक वोल्टेज | 208Y/120 |
| माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
| माध्यमिक फासोर | वाई-एन |
| माध्यमिक बीआईएल | 30 केवी |
| आवृत्ति | 60 हर्ट्ज |
| तापमान में वृद्धि | 65°C औसत w/ 80°C हॉट स्पॉट |
| शीतलन वर्ग | ओएनएएन; स्व-ठंडा हुआ |
| प्रतिबाधा (सामान्य) | 5% |
| प्राथमिक कनेक्शन प्रकार | मृत मोर्चा |
| घुमावदार सामग्री | तांबा |
| मूल सामग्री | अनाज उन्मुख इस्पात |
| दक्षता % | 99१०% |
| 100% पर पूर्ण भार हानि (वाट में) | +/- 5,000W |
कारखाने की तस्वीरें
तकनीकी चित्र
विनिर्देश
| थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
| नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
| नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
| 75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5 केवीए | 200 | 1500 | ||
| 150 केवीए | 280 | 2200 | ||
| 225 केवीए | 400 | 3050 | ||
| 300 केवीए | 480 | 3650 | ||
| 500 केवीए | 680 | 5100 | ||
| 750 केवीए | 980 | 7500 | ||
| 1000 केवीए | 1150 | 10300 | ||
| 1500 केवीए | 1640 | 14500 | ||
| 2000 केवीए | 2160 | 20645 | ||
| 2500 केवीए | 2680 | 23786 | ||
| 3000 केवीए | 3300 | 25300 | ||
| 3750 केवीए | 4125 | 27875 | ||
| 5000 केवीए | 5200 | 30000 |
||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
