चरण: | तीन फ़ेज़ | क्षमता: | 1000KVA या अनुकूलित |
---|---|---|---|
प्राथमिक वोल्टेज: | 34500V या अनुकूलित | माध्यमिक वोल्टेज: | 208वाई/120 |
वेक्टर समूह: | Dyn1 | तापमान बढ़ना: | 65 डिग्री सेल्सियस |
प्रतिबाधा (सामान्य): | 5०-७.५% सामान्य | कूलिंग क्लास: | KNAN; स्व-ठंडा हुआ |
हाई लाइट: | 3 चरण तेल डूबे हुए ट्रांसफार्मर,तेल में डूबा हुआ ट्रांसफार्मर 208V,1000Kva पैड माउंट ट्रांसफार्मर |

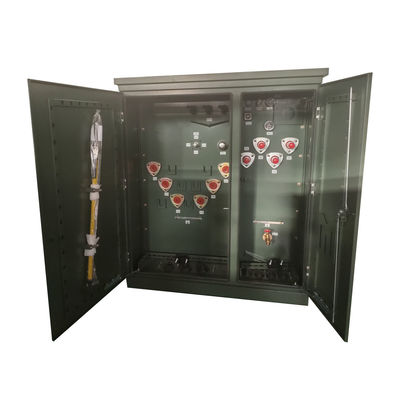

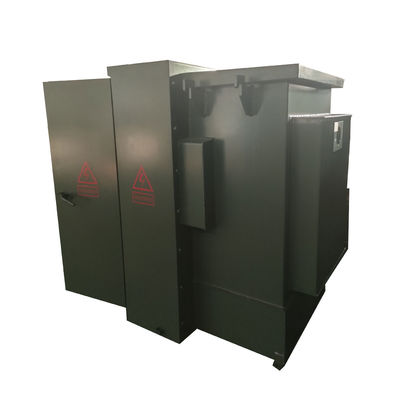

1000 क्वा 3 फेज पैड माउंट तेल डूबे हुए ट्रांसफार्मर 34500V से 208V
प्रदर्शन
1)कोई तेल भंडारण टैंक नहीं है, ट्रांसफार्मर की ऊंचाई कम है,इंस्टॉलेशन स्पेस और परिवहन लागत को बचा सकता है।
2) लहरदार रेडिएटर की लोच तापमान परिवर्तन के कारण तेल मात्रा परिवर्तन की भरपाई कर सकती है।
3)बॉक्स वोल्डेड रेडिएटर टैंक है, जिसमें न केवल शीतलन का कार्य होता है, बल्कि 'श्वास' का भी कार्य होता है।
4) ट्रांसफार्मर तेल हवा से संपर्क नहीं करता है,जो प्रभावी रूप से ऑक्सीजन और पानी को ट्रांसफार्मर में डूबने से रोकता है और प्रदर्शन में गिरावट का कारण बनता है (सामग्री और तेल की उम्र बढ़ने).
5) उच्च और निम्न वोल्टेज वाइंडिंग की नई संरचना, तेल ट्यूब और कनेक्शन के लिए उचित व्यवस्था जो यांत्रिक शक्ति की क्षमता को बढ़ाती है और शॉर्टकट विरोधी है।
6)हम एक बेहतर शीतलन प्रभाव पैदा करने के लिए अनुदैर्ध्य तेल पथ के साथ सर्पिल लूप का उपयोग करते हैं।हम विरोधी शॉर्ट सर्किट बिजली क्षमता को मजबूत करने के लिए लूप के टर्मिनल चेहरे के प्रभावी समर्थन में सुधार.
मुख्य डेटा
ट्रांसफार्मर प्रकार | पैड माउंटेड, कम्पार्टमेंट प्रकार का |
ट्रांसफार्मर विन्यास | तरल से भरा हुआ पैड घुड़सवार |
ट्रांसफार्मर फ़ीड प्रकार | लूप फ़ीड |
चरण | तीन चरण |
क्षमता | 1 एमवीए (1000 केवीए) |
वेक्टर समूह | DYN1 |
प्राथमिक वोल्टेज | 34500V |
प्राथमिक वोल्टेज वर्ग | 35 केवी वर्ग |
प्राथमिक फासोर | डेल्टा |
प्राथमिक बीआईएल | 150 केवी |
माध्यमिक वोल्टेज | 208Y/120 |
माध्यमिक वोल्टेज वर्ग | 1.2 केवी वर्ग |
माध्यमिक फासोर | वाई-एन |
माध्यमिक बीआईएल | 30 केवी |
आवृत्ति | 60 हर्ट्ज |
तापमान में वृद्धि | 55/65°C |
इन्सुलेशन रेटिंग | कक्षा ई इन्सुलेशन - 120°C, 248°F |
शीतलन वर्ग | KNAN; स्व-ठंडा हुआ |
टैप चेंजर | 5-स्थिति टैप चेंजर |
प्रतिबाधा | 50.0-7.5% सामान्य, लक्ष्य 5.75% |
प्राथमिक कनेक्शन प्रकार | मृत मोर्चा |
प्राथमिक ओवर करंट संरक्षण विधि | फ्यूज्ड, ऑयल-डूबे हुए |
के-फैक्टर रेटिंग (हार्मोनिक शमन) | के-1 (मानक) |
घुमावदार सामग्री | तांबा |
परिवेश तापमान रेटिंग | 40°C |
परिवेश परिचालन तापमान सीमा | -40°C से +40°C (-50°F से +104°F) |
ध्वनि स्तर | 58 डीबीए |
आयाम* | 73"W x 69"D x 73"H |
कुल वजन (तरल भरकर) * | 6,834 पाउंड |
दक्षता % | 99.20% |
कोई भार हानि नहीं (वाट में) | +/- 1,300W |
100% पर पूर्ण भार हानि (वाट में) | +/- 8,500W |
कारखाने की तस्वीरें
विनिर्देश
थ्री फेज पैड माउंटेड ट्रांसफार्मर | ||||
नामित शक्ति (KVA) | उच्च वोल्टेज (KV) | कम वोल्टेज (V) | हानि (डब्ल्यू) | |
नो लोड हानि (डब्ल्यू) | लोड हानि (डब्ल्यू) | |||
75 केवीए | 24.94/14.4kV 12.47/7.2kV 34.5 केवी/ 19.92 केवी/ 13.8 केवी/ 13.2 केवी/ या अन्य |
120/240 वोल्ट 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5 केवीए | 200 | 1500 | ||
150 केवीए | 280 | 2200 | ||
225 केवीए | 400 | 3050 | ||
300 केवीए | 480 | 3650 | ||
500 केवीए | 680 | 5100 | ||
750 केवीए | 980 | 7500 | ||
1000 केवीए | 1150 | 10300 | ||
1500 केवीए | 1640 | 14500 | ||
2000 केवीए | 2160 | 20645 | ||
2500 केवीए | 2680 | 23786 | ||
3000 केवीए | 3300 | 25300 | ||
3750 केवीए | 4125 | 27875 | ||
5000 केवीए | 5200 | 30000 |
तकनीकी चित्र
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
