| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | WINLEY |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | D-50/15 |
| न्यूनतम आदेश मात्रा: | एक इकाई |
| मूल्य: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000सेट/माह |
| चरण: | एकल चरण | क्षमता: | 50Kva या अनुकूलित करें |
|---|---|---|---|
| शीतलन विधि: | <i>ONAN;</i> <b>एक पर;</b> <i>Self-Cooled</i> <b>स्वयं ठंडा</b> | आवृत्ति: | 60 हर्ट्ज |
| प्राथमिक वोल्टेज: | 12470जीआरडीवाई/7200 | माध्यमिक वोल्टेज: | 120/240 वी |
| तापमान बढ़ना: | 65 डिग्री सेल्सियस | मानक: | एएनएसआई/आईईईई |
| हाई लाइट: | 50kva तेल डूबे हुए वितरण ट्रांसफार्मर,240v तेल डूबे हुए वितरण ट्रांसफार्मर,ओएनएएन पोल माउंट ट्रांसफार्मर |
||

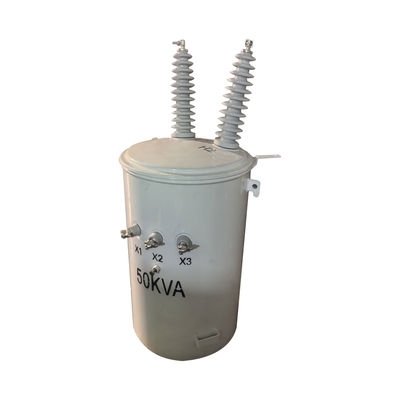

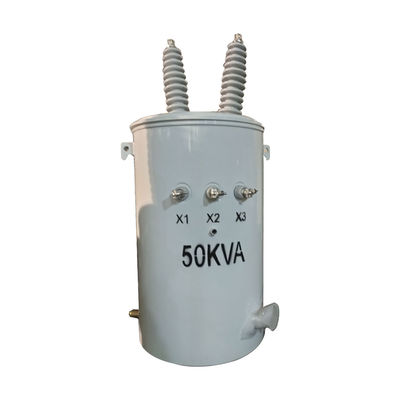

12.4kv 240v 50kva तेल डूबा वितरण ट्रांसफार्मर एकल चरण पोल घुड़सवार ट्रांसफार्मर
विवरण
विकेन्द्रीकृत विद्युत आपूर्ति वाले वितरण नेटवर्क में, एकल-चरण ट्रांसफार्मर में वितरण ट्रांसफार्मर के रूप में महत्वपूर्ण फायदे हैं।यह कम वोल्टेज वितरण लाइनों की लंबाई को कम कर सकता है, लाइन के नुकसान को कम करने और बिजली की आपूर्ति की गुणवत्ता में सुधार करता है। यह एक उच्च दक्षता वाले ऊर्जा-बचत घाव लोहे के कोर संरचना डिजाइन को अपनाता है।ट्रांसफार्मर की विशेषता है कि यह पोल माउंटिंग प्रकार सस्पेंशन स्थापना विधि को अपनाता हैकम वोल्टेज बिजली आपूर्ति के त्रिज्या को कम कर सकते हैं और कम वोल्टेज लाइन के नुकसान को 60% से अधिक तक कम कर सकते हैं।ट्रांसफार्मर एक मजबूत अधिभार क्षमता के साथ एक पूरी तरह से सील संरचना को अपनाता है, निरंतर संचालन में उच्च विश्वसनीयता, सरल रखरखाव और लंबी सेवा जीवन।
मुख्य डेटा
| 100 kVA एकल चरण पोल माउंट ट्रांसफार्मर विनिर्देश | |||
| ऊर्जा दक्षता | CSA C802.1 | ध्रुवीयता | योजक |
| एसटीडी | सीएसए सी2.1 | एचवी/एलवी घुमाव | एल्यूमीनियम |
| पावर रेटिंग | 100 kVA | कोई भार हानि नहीं | 208w |
| एचवी वोल्टेज | 12.47kV डेल्टा | भार हानि पर | 753w |
| एलवी वोल्टेज | 240/120 | आवृत्ति | 60 हर्ट्ज |
| HV BIL | 125kV | वेक्टर समूह | II6 |
| LV BIL | 30kV | रंग | ग्रे |
| लम्बाई | 730 मिमी | टैंक और सहायक उपकरण | 435 किलो |
| चौड़ाई | 890 मिमी | तेल का भार | 165 किलो |
| ऊँचाई | 1110 मिमी | कुल वजन | 675 किलोग्राम |
| प्रतिबाधा | 2९३% | शीतलन विधि | ओएनएएन |
विनिर्देश
| 10kva-500kva एकल-चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
डिजाइन चित्र
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
