क्षमता: | 100 केवीए | चरण: | एकल चरण |
---|---|---|---|
प्राथमिक वोल्टेज: | 13200V | माध्यमिक वोल्टेज: | 240/120V |
शीतलन विधि: | <i>ONAN;</i> <b>एक पर;</b> <i>Self-Cooled</i> <b>स्वयं ठंडा</b> | स्टैमड: | ANSI IEEE |
तापमान बढ़ना: | 65 डिग्री सेल्सियस | मुक़ाबला: | 4.5% |
हाई लाइट: | एएनएसआई पैड माउंट ट्रांसफार्मर,आईईईई मानक पैड माउंटेड ट्रांसफार्मर,अनुकूलित एकल चरण ट्रांसफार्मर |
एएनएसआई आईईईई मानक 100KVA एकल चरण पैड घुड़सवार ट्रांसफार्मर 13200V से 240V
विशेषता
• ANSI®, IEEE® और NEMA® मानकों को पूरा करता है या उससे अधिक है
• वितरण ट्रांसफार्मर के लिए DOE ऊर्जा दक्षता मानक 10 CFR भाग 431 को पूरा करता है
• टैंक कोटिंग IEEE Std C57 से अधिक है।12.28TM-2005 और IEEE Std C57.12.29TM-2005 मानक (केवल स्टेनलेस स्टील इकाइयां)
• IEEE Std C57 के साथ पूर्ण अनुपालन।12.28TM-2005 मानक के लिए संलग्नक की अखंडता की आवश्यकताएं
• लेजर से उत्कीर्ण नाम की पट्टिका
• स्टेनलेस स्टील के लिफ्टिंग प्रावधान
• टैंक की ग्राउंडिंग के प्रावधान
• स्वचालित दबाव राहत उपकरण
• विद्युत ग्रेड खनिज तेल
• स्टेनलेस स्टील के पिन और बैरल के साथ हिंगिंग दरवाजा
• आसानी से संरेखित करने के लिए फ्लोटिंग लॉक जेब
• कैप्टिव स्टेनलेस स्टील पेंटाहेड दरवाजा लॉक बोल्ट
• तेल भरने और निकालने के प्रावधान
• हटाने योग्य थ्रेशोल्ड
• वेल्डेड गुंबददार टैंक कवर
• उच्च वोल्टेज बुशिंग कुएं - 200 ए
टीतकनीकी विनिर्देश
25kva-500kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर | ||||||
नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
वोल्टेज (v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | आईईईई/एएनएसआई/डीओई | 1०-४.५% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |

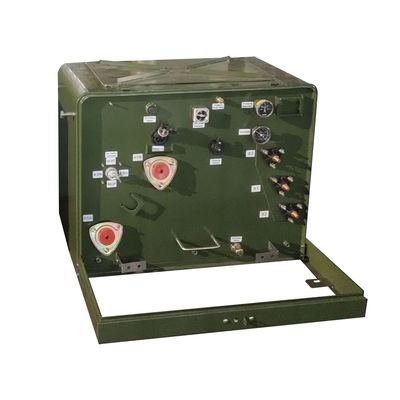

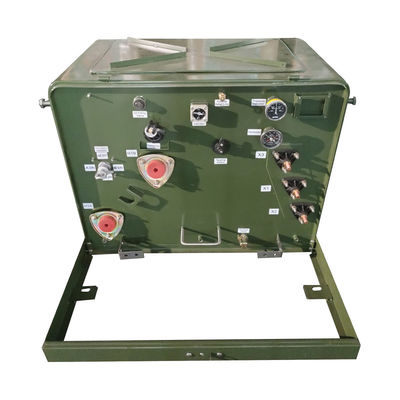

उत्पाद चित्र
सहायक उपकरण
• 4 स्थिति लोडब्रेक
• कई वोल्टेज या नल
• सुरक्षित संचालन के लिए बाहरी रूप से संचालित मल्टी-वोल्टेज या टैप चेंजर स्विच
• स्टेनलेस स्टील टैंक, टैंक तल, बेंच, दरवाजा, और/या हार्डवेयर
• द्वितीयक बुशिंग के लिए विभिन्न पैड और टर्मिनल उपलब्ध हैं
• उच्च वोल्टेज बुशिंग इंजेक्शन
• ग्राउंड कनेक्टर
• एक टुकड़ा उच्च वोल्टेज बुशिंग
• EnvirotempTM FR3TM द्रव
• लोडब्रेक स्विच
• निकासी/प्रोटेक्शन वाल्व
• प्रेशर वैक्यूम गेज
• तरल स्तर मापक
• तापमान माप
कारखाने की तस्वीरें
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
