| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | WINLEY |
| प्रमाणन: | CE,ISO |
| मॉडल संख्या: | एसजी-10 |
| न्यूनतम आदेश मात्रा: | एक इकाई |
| मूल्य: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | 30 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000सेट/माह |
| चरण: | तीन फ़ेज़ | बाड़ों की सुरक्षा का स्तर: | IP20 |
|---|---|---|---|
| क्षमता: | 10 केवीए | इन्सुलेशन स्तर: | एफ/एच |
| प्राथमिक वोल्टेज: | 380V 400V 440V 480V अनुकूलित | माध्यमिक वोल्टेज: | 110V/ 120V/ 208V/ 220V/ 230V/ 240V/ 380V/ 415V/ 480V (या अनुकूलित) |
| आवृत्ति: | 50हर्ट्ज/60हर्ट्ज | शीतलन विधि: | प्राकृतिक या वायु शीतलन |
| हाई लाइट: | 10kva ड्राई टाइप आइसोलेशन ट्रांसफार्मर,शुष्क प्रकार का अलगाव ट्रांसफार्मर 400V,स्टेप अप ड्राई टाइप ट्रांसफार्मर |
||

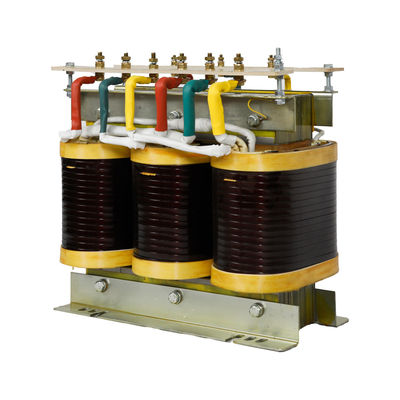

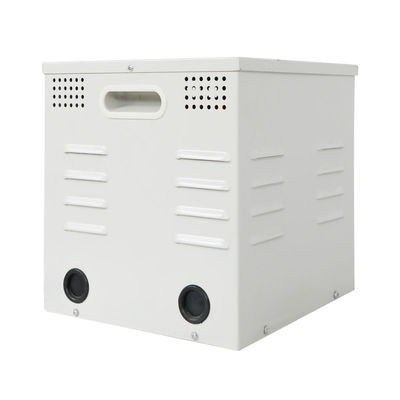

10kva 3 चरण सूखी प्रकार अलगाव ट्रांसफार्मर 208V 220V से 380V 400V तक
सारांश
एसजी सीरीज के तीन समन्वित प्रकार के ट्रांसफार्मर का व्यापक रूप से विभिन्न अवसरों में एसी 50~60 हर्ट्ज, इनपुट, आउटपुट वोल्टेज 500 वी से अधिक नहीं तीन चरण बिजली की आपूर्ति में उपयोग किया जाता है।विभिन्न प्रकार के इनपुट और आउटपुट वोल्टेज लीवर के लिए, समूहों को जोड़ें, घुमावों की संख्या और स्थान को विनियमित करें ((आमतौर पर ± 5%), घुमाव क्षमता आवंटन, एकल-चरण माध्यमिक घुमाव के साथ सुसज्जित है, रेक्टिफायर सर्किट का उपयोग, खोल ले या नहीं,आदि।
उपयोगकर्ता की मांगों के अनुसार उत्पाद को सावधानीपूर्वक डिजाइन और निर्मित किया जा सकता है।
मुख्य दा दा
| उत्पाद का नाम | कारखाना प्रत्यक्ष बिक्री 208V 220V से 380V 400V 440V 480V 3 चरण स्टेप अप ट्रांसफार्मर 10KVA |
| उत्पाद मॉडल | SG/QZB/SBK/पावर ट्रांसफार्मर/ZSG/SBDG/EPS UPS |
| घुमावदार सामग्री | तांबे का तार या एल्यूमीनियम का तार |
| क्षमता | 0.1KVA-2500KVA |
| इनपुट वोल्ट | अनुकूलित |
| आउटपुट वोल्टेज | अनुकूलित |
| आवृत्ति | 50/60 हर्ट्ज |
| कनेक्शन प्रकार | DYN11/YYN0 |
| इन्सुलेशन स्तर | एफ/एच |
| संलग्नक सुरक्षा स्तर | IP20 |
| दबाव-टाइट परीक्षण | प्राथमिक से द्वितीयक2.5KV/मिनट; |
| प्राथमिक से सुरक्षा ग्राउंड2.5KV/min; | |
| सुरक्षा ग्राउंड के लिए माध्यमिक1.5KV/मिनट | |
| इन्सुलेशन प्रतिरोध | प्राथमिक से द्वितीयक 2500V>100megohm; |
| प्राथमिक से सुरक्षा ग्राउंड 2500V>100megohm; | |
| सुरक्षा ग्राउंड के लिए माध्यमिक 1500V>100megohm | |
| जमीन का प्रतिरोध | 25A<100milliohm |
| प्रेरण प्रतिरोध वोल्टेज परीक्षण | 125 हर्ट्ज / 800 वोल्ट / 60s |
| शीतलन विधि | प्राकृतिक या वायु शीतलन |
| तापमान में वृद्धि | ≤ 125K |
| परिवर्तन अनुपात | < 3% |
| वायु वाहक धारा | < 3% |
| प्रतिरोध वोल्टेज | लगभग 4.5% |
| कुल हानि | 4% |
| दक्षता | ८०% - ९९% |
| परिचालन तापमान | -15°C-40°C (40°C, 90% आर.एच., 56 दिन) |
| भंडारण तापमान | -25°C~100°C ((40°C, 90% आर.एच., 56 दिन) |
| प्रमाणपत्र | सीई,आईएसओ |
विनिर्देश
| मॉडल (कुआ) |
प्राथमिक वोल्टेज | माध्यमिक वोल्टेज | युग्मन समूह टैब | आकार आयाम | माउंटिंग आयाम | K*J | बॉक्स का आयाम | |||||
| Bmax | Dmax±5 | इमेक्स | ए | C±5 | Bmax | Dmax±5 | इमेक्स | |||||
| एसजी-10 केवीए | 660 400 380 200 |
380 220 110 36 |
Yyn0 Y/d D/y D/d |
360 | 180 | 305 | 215 | 140 | 10*20 | 450 | 360 | 480 |
| एसजी-15 केवीए | 360 | 200 | 335 | 215 | 155 | 10*20 | 450 | 360 | 480 | |||
| एसजी-20 केवीए | 420 | 210 | 350 | 250 | 170 | 10*20 | 490 | 400 | 540 | |||
| एसजी-30 केवीए | 420 | 230 | 380 | 250 | 190 | 10*20 | 490 | 400 | 540 | |||
| एसजी-50 केवीए | 680 | 350 | 550 | 420 | 220 | 10*20 | 800 | 510 | 840 | |||
| एसजी-80 केवीए | 750 | 400 | 620 | 480 | 250 | 10*20 | 850 | 510 | 840 | |||
| एसजी-100 केवीए | 780 | 420 | 650 | 500 | 250 | 10*20 | 900 | 550 | 890 | |||
| एसजी-300 केवीए | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
| एसजी-500 केवीए | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
| एसजी-1000 केवीए | 180 | 110 | 185 | 100 | 90 | 6*14 | ||||||
| एसजी-2000 केवीए | 230 | 125 | 205 | 130 | 100 | 9*16 | ||||||
| एसजी-3000 केवीए | 240 | 145 | 215 | 130 | 120 | 9*16 | ||||||
| एसजी-4000 केवीए | 240 | 155 | 235 | 130 | 130 | 9*16 | ||||||
| एसजी-5000 केवीए | 320 | 160 | 255 | 180 | 115 | 10*20 | 400 | 330 | 480 | |||
| एसजी-6000 केवीए | 300 | 165 | 280 | 180 | 140 | 10*20 | 400 | 330 | 480 | |||
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
