क्षमता: | 167 के.वी.ए | चरण: | एकल चरण |
---|---|---|---|
प्राथमिक वोल्टेज: | 12470V | माध्यमिक वोल्टेज: | 240/120V |
शीतलन विधि: | ओनान/केएनएएन | दक्षता: | ≥99.10 |
इन्सुलेशन स्तर: | इ | आवृत्ति: | 60 हर्ट्ज / 50 हर्ट्ज |
हाई लाइट: | तेल प्रकार ट्रांसफार्मर 12.47kv,ऑयल पैड माउंटेड ट्रांसफार्मर 240v,IP33 तेल प्रकार का ट्रांसफार्मर |
167 KVA पैड माउंट लूप फीड ट्रांसफार्मर स्टेप डाउन 12470V से 240V तक
सारांश
सिंगल फेज पैड माउंटेड ट्रांसफार्मर तेल-डुबकी वितरण ट्रांसफार्मर है। पारंपरिक ट्रांसफार्मर को बॉक्स-प्रकार के खोल में डिजाइन किया गया है। इसमें छोटे आकार, हल्के वजन,कम शोर, कम हानि, सुरक्षा और विश्वसनीयता.यह व्यापक रूप से आवासीय क्षेत्रों, वाणिज्यिक केंद्रों, अस्पतालों, पार्कों, स्कूलों, आदि में प्रयोग किया जाता है.लूप या रेडियल फीड में उपलब्ध, और मृत सामने हैं,एएनएसआई / सीएसए / आईईईई मानकों को पूरा या उससे अधिक है।
प्रदर्शन विशेषता
1) संयोजन ट्रांसफार्मर सबस्टेशन, कैबिनेट का शीर्ष स्टील प्लेट क्लैंप रॉक ऊन संरचना के साथ है जिसमें वेंटिलेशन नलिका है,सौर विकिरण को प्रभावी ढंग से कम कर सकता है और गर्मी फैलाव सुनिश्चित कर सकता है.
2) पूरे कैबिनेट के खोल की सतह पर विशेष प्राइमर और पेंट छिड़काव होता है जिसमें मजबूत एंटी-जंग क्षमता होती है।
3) अंदर को क्रमशः उच्च वोल्टेज कक्ष, ट्रांसफार्मर कक्ष और निम्न वोल्टेज कक्ष में विभाजित किया जा सकता है।
4) इसके अलावा यह तापमान सीमा सुनिश्चित करने के लिए तापमान नियंत्रण स्वचालित निकास डिवाइस से लैस है।
5) प्रत्येक इकाई में निर्दोष नियंत्रण, चार्ज डिस्प्ले और प्रकाश व्यवस्था है।
6) उपकरण उपकरण IP33 सुरक्षा आवश्यकता के अनुरूप हैं, उचित डिजाइन, संरचना और प्रौद्योगिकी के साथ, अच्छी गुणवत्ता और आसान रखरखाव के साथ।
तकनीकी विनिर्देश
25kva-500kva सिंगल फेज पैड माउंटेड ट्रांसफार्मर | ||||||
नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
वोल्टेज (v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | आईईईई/एएनएसआई/डीओई | 1०-४.५% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |

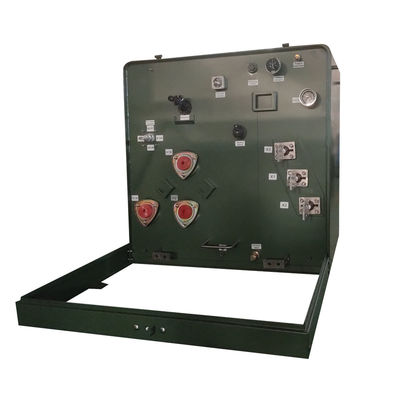

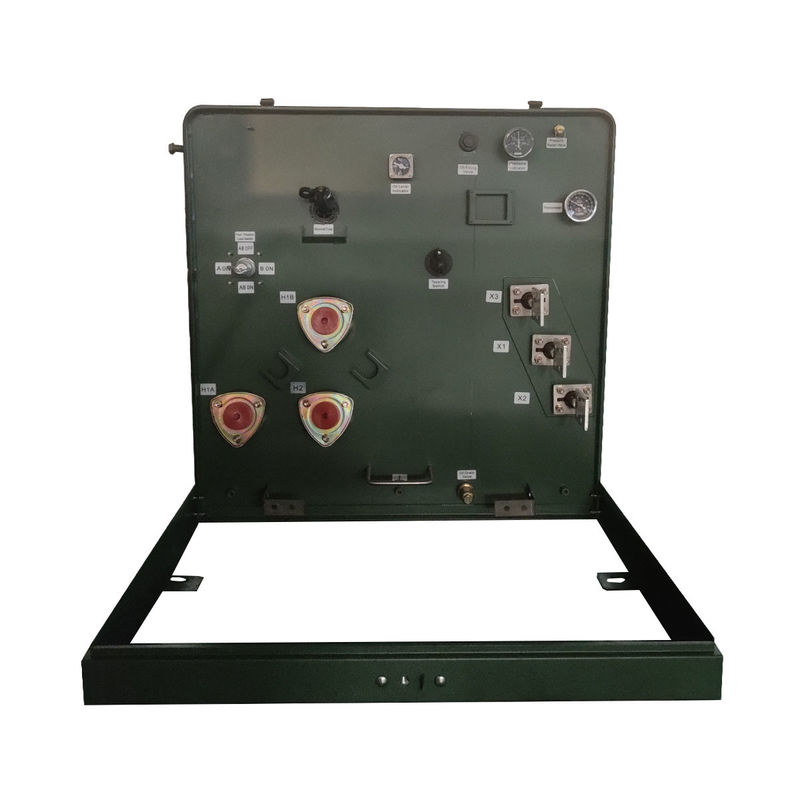

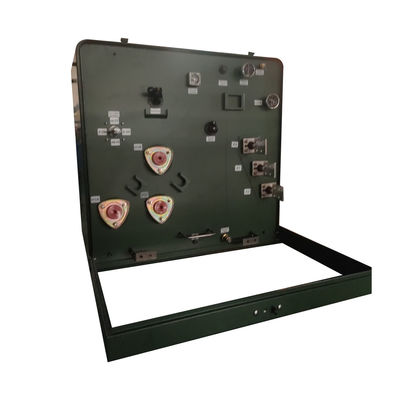

उत्पाद चित्र
सहायक उपकरण
कारखाने की तस्वीरें
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
