चरण: | तीन | निर्धारित क्षमता: | 5600KVA या अनुकूलित |
---|---|---|---|
शीतलन विधि: | एएन/एएफ | आवृत्ति: | 50/60 हर्ट्ज |
इन्सुलेशन स्तर: | एफ/एच | मानक: | AS60076 |
वेक्टर समूह: | डीवाई11 | तापमान बढ़ना: | 100 ℃ |
हाई लाइट: | स्टेप अप ट्रांसफार्मर 33 केवी,3P ड्राई टाइप ट्रांसफार्मर,स्टेप अप कास्ट रेजिन ट्रांसफार्मर |

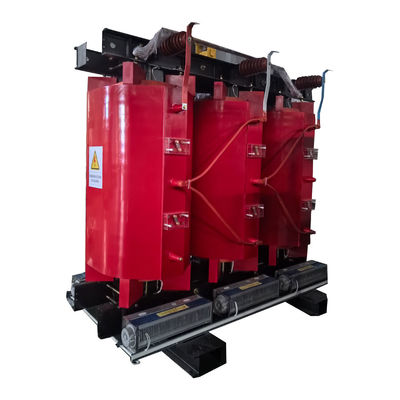

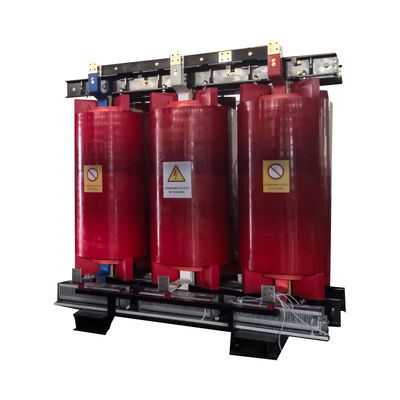

5600K थ्री फेज ड्राई ट्रांसफार्मर कास्ट कॉइल स्टेप अप ट्रांसफार्मर 33KV
प्रदर्शन विशेषता
* सरल रखरखाव: शायद ही कभी किसी प्रकार के रखरखाव की आवश्यकता होती है।
* वे प्रदूषण मुक्त हैं
* इनका प्रयोग प्रदूषित और नम क्षेत्रों में किया जाता है।
* इन्हें स्थापित करना आसान है।
* इनका लंबे समय तक उपयोग करने का समय होता है क्योंकि इनका विद्युत ताप तथा कम ताप होता है।
* संपत्ति और लोगों की रक्षा करता है
* शॉर्ट सर्किट धाराओं के लिए, उनके पास उच्च प्रतिरोध होता है
* प्रदर्शन उत्कृष्ट है
मुख्य डेटा
प्रकार | सूखा प्रकार, कास्ट राल |
मॉडल संख्या | SCB10-5600KVA/33~0.4KV |
चरण | एकल या तीन चरण |
नामित क्षमता | 50-6300 केवीए |
इन्सुलेशन प्रकार | एफ/एच |
शीतलन विधि | एएन/एएफ |
प्राथमिक वोल्टेज | 12/24/33KV |
माध्यमिक वोल्टेज | 400/230V |
वेक्टर समूह | Dyn11,Yyn0 |
टैपिंग रेंज | ±2×25 |
नामित आवृत्ति | 50 हर्ट्ज/60 हर्ट्ज |
तापमान में वृद्धि | 100°C |
प्रतिबाधा | ९% |
कोई भार हानि नहीं | 7487W |
लोड पर हानि ((120°C) | 55320W |
घुमावदार सामग्री | एल्यूमीनियम या तांबा |
आईपी दर | IP00 से IP54 |
अग्निरोधक वर्ग | F1 |
कोर सामग्री | सिलिकॉन स्टील |
मानक | ANSI,IEC |
प्रमाणित | सीई/आईएसओ |
विनिर्देश
नामित क्षमता | उच्च वोल्टेज | कम | कनेक्शन चिह्न | कोई भार हानि नहीं | लोड पर हानि | कोई भार धारा नहीं | वजन | शॉर्ट सर्किट प्रतिरोध |
(KVA) | (KV) | वोल्टेज | (डब्ल्यू) | (डब्ल्यू) | (%) | (किलोग्राम) | (%) | |
(KV) | ||||||||
10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 6.3 | Yyn0 | 0.215 | 0.75 | 3.2 | 260 | ||
50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को ड्राइंग के अनुसार उत्पादों को बनाने के लिए सख्ती से आवश्यक है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
