| ब्रांड नाम: | WINLEY |
| मॉडल संख्या: | D-15/4 |
| एमओक्यू: | एक इकाई |
| कीमत: | $1000-$10000 |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| भुगतान की शर्तें: | टी/टी |

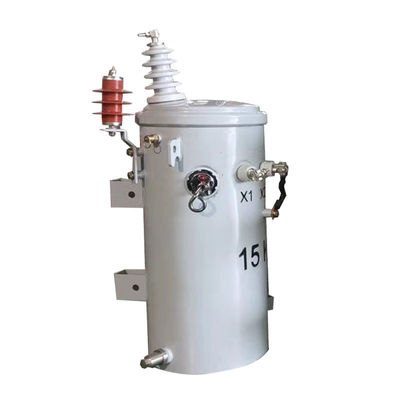

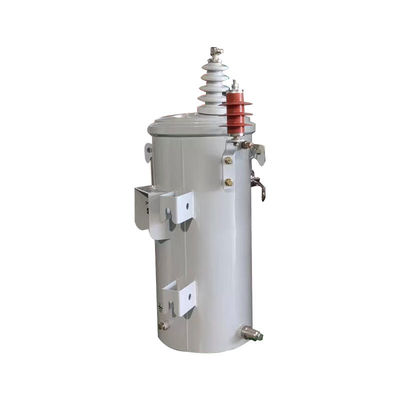

IEEE ANSI ओवरहेड इंस्टॉलेशन टाइप सिंगल फेज 15kva पोल माउंट ट्रांसफार्मर 11000V से 240V
प्रदर्शन विशेषता
1इन उत्पादों का व्यापक रूप से औद्योगिक और कृषि विद्युत नेटवर्क के विद्युत संचरण और वितरण में उपयोग किया जाता है।
2लोहे का कोर चुंबकत्व के उच्च चालकता के साथ ठंड लुढ़का सिलिकॉन-स्टील शीट से बना है और खींच-प्लैंक संरचना को अपनाता है, ताकि इसका चुंबकीय मार्ग छोटा हो, नुकसान और शोर का स्तर कम हो।
3घुमाव के लिए संपीड़न तार को अपनाया जाता है जिससे हानि कम होती है और शॉर्ट सर्किट का सामना करने की अच्छी क्षमता होती है।
4तेल टैंक बेल प्रकार का होता है जिसमें पूर्ण तह प्लेट प्रकार की संरचना होती है, जिसमें एक उत्कृष्ट बाहरी और रखरखाव के लिए आसान होता है।
मुख्य डेटा
| 15 kVA पोल माउंट ट्रांसफार्मर विनिर्देश | |||
| पावर रेटिंग | 15 kVA | एचवी/एलवी घुमाव | एल्यूमीनियम |
| एचवी वोल्टेज | 4.16 केवी | कोई भार हानि नहीं | 55w |
| एलवी वोल्टेज | 120/240 वोल्ट | भार हानि पर | 153w |
| HV BIL | 125kV | आवृत्ति | 60 हर्ट्ज |
| LV BIL | 30kV | रंग | ग्रे#70 |
| लम्बाई | 620 मिमी | टैंक और सहायक उपकरण | 130 किलो |
| चौड़ाई | 700 मिमी | तेल का भार | 75 किलो |
| ऊँचाई | 880 मिमी | कुल वजन | 255 किलो |
| ध्रुवीयता | योजक | प्रतिबाधा | 2.00% |
डिजाइन चित्र
सहायक उपकरण
विनिर्देश
| 10kva-500kva एकल चरण तेल डुबोया ट्रांसफार्मर | ||||||
| नामित कैप क्षमता ((kVA) | उच्च | कम वोल्टेज (v) | कनेक्शन चिह्न | मानक | शॉर्ट सर्किट प्रतिबाधा ((%) | दक्षता |
| वोल्टेज (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | आईईईई/एएनएसआई/डीओई | 1.8-4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
विशेषता
1टैंक के ढक्कनों में उच्च वोल्टेज वाले पोर्सिलेन बुशिंग होते हैं जो रिंग टर्मिनलों के साथ आते हैं, जो एल्यूमीनियम या तांबे के केबलों को समायोजित कर सकते हैं।
2टैंक कवर की गोल सिलाई संरचना तनाव वितरण और विश्वसनीय सील सुनिश्चित करती है।
3टैंक की दीवार पर रिंग बोल्ट कम वोल्टेज बुशिंग और टर्मिनल के रूप में कार्य करते हैं और टिन-प्लेट किए जाते हैं।
4यह आइटम एक दबाव राहत वाल्व के साथ आता है जो स्वयं सील करने में सक्षम है।
5एएनएसआई मानकों के अनुसार, ट्रांसफार्मर के ऊपर और नीचे के निलंबन हुक अनुपालन करते हैं।
6टैंक का ग्राउंड टर्मिनल रिंग बोल्ट ग्राउंड टर्मिनल होता है।
उत्पादन प्रक्रिया
अक्सर पूछे जाने वाले प्रश्न
1प्रश्न: क्या मैं नमूना आदेश ले सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जाँच करने के लिए नमूना आदेश का स्वागत करते हैं।
2प्रश्न: लीड टाइम क्या है?
एकः बड़े पैमाने पर उत्पादन समय 15-25 दिन।
3प्रश्न: वारंटी कब तक है?
एकः बी / एल से 24 महीने. अगर वहाँ किसी भी सामान की समस्या है, बस क्षतिग्रस्त सामान की तस्वीरें प्रदान, तो हम निः शुल्क सेवा प्रदान करेगा. उत्पादों की संख्या के अनुसार,हम आसानी से क्षतिग्रस्त सामान मुफ्त में प्रदान करेंगे. अगर आपको जरूरत हो तो हम तकनीकी सहायता भी प्रदान कर सकते हैं.
4प्रश्न: क्या OEM/ODM उपलब्ध है?
एकः हाँ,यह है! हम अपने स्वयं के आर एंड डी टीम के साथ निर्माता हैं, हम ग्राहक के ड्राइंग या आवश्यकताओं के अनुसार उत्पादों को अनुकूलित कर सकते हैं।
अनुकूलित सेवाएं:
कस्टम रंग और विशेष कार्य।
b. अनुकूलित बॉक्स.
c. ग्राहक का लोगो प्रिंट करें।
d. उत्पाद के बारे में अपने अन्य विचारों, हम आप डिजाइन और उन्हें उत्पादन में डाल में मदद कर सकते हैं. उपरोक्त अनुकूलित सेवाओं उत्पादन से पहले पुष्टि की जानी चाहिए.
5प्रश्न: उत्पादों की गुणवत्ता को कैसे नियंत्रित करें?
एः हमारी कंपनी के पास मुख्य तकनीक है, सभी प्रकार के उत्पादों में सीई प्रमाण पत्र है। हमारे पास पेशेवर इंजीनियर हैं। श्रमिकों को सख्ती से ड्राइंग के अनुसार उत्पादों को बनाने की आवश्यकता है।प्रत्येक प्रक्रिया में तकनीकी प्रशिक्षक होते हैंक्यूसी पर्यवेक्षक नियमित रूप से उत्पादन का निरीक्षण करेंगे। हम उत्पादन के दौरान उत्पादों के प्रदर्शन परीक्षण करेंगे, और उत्पादों को पूरा होने पर व्यापक गुणवत्ता परीक्षण करेंगे।
|
